Прокладка UTP кабеля: полное руководство по монтажу витой пары

Грамотная прокладка UTP кабеля определяет надёжность сети, скорость передачи данных и срок службы всей кабельной инфраструктуры. От того, соблюдены ли нормы внутренней прокладки, наружной прокладки и специфических условий вроде прокладки в земле, напрямую зависят параметры пропускной способности и стабильность интернет-соединения. В этом материале последовательно разобраны все этапы: от выбора бухты и подготовки инструмента до обжима коннекторов и тестовых измерений готовой линии.

1. Что учитывают до начала монтажа

Перед тем как приступать к монтажу, оценивают условия трассы. Для внешней прокладки критичны перепады температуры, воздействие ультрафиолета, влажность и вероятность механических повреждений. Внутренней прокладки хватает в отапливаемых помещениях с нормальной средой. Если часть маршрута проходит по улице, а часть — внутри здания, на входе обязательно ставят гермоввод, предотвращающий миграцию конденсата под оболочку.

Обозначим главные факторы, влияющие на технологию прокладки:

• дистанция: близость к предельной максимальной длине в 100 м требует минимального количества промежуточных соединений;
• наличие помех: рядом с силовыми кабелями, электродвигателями, сварочным оборудованием выбирают FTP/STP или увеличивают отступ;
• способ подвеса: если планируется воздушная линия, для уличной прокладки заранее заказывают UTP наружной прокладки с тросом либо самонесущий вариант со встроенным стальным несущим элементом;
• климатическое исполнение оболочки: для прокладки в земле обязателен полиэтилен, стойкий к постоянной сырости.

2. Климатическая стойкость и температура монтажа

Каждый тип оболочки имеет допустимый диапазон температуры монтажа. Стандартный ПВХ разрешено укладывать при температуре от 0 °C до +50 °C. Если столбик термометра опускается ниже, оболочка дубеет и лопается при изгибах. Прокладка при минусе требует холодостойких марок, сохраняющих эластичность до –25 °C и даже до –40 °C для арктического исполнения. В таких случаях бухта должна минимум 12 часов вылежаться в отапливаемом помещении, иначе внутренние слои остаются промороженными.

Для наружной прокладки на солнце ответственный момент — стойкость к ультрафиолету. Обычный ПВХ разрушается за 1–2 сезона под действием UV-излучения, поэтому для уличной прокладки выпускают чёрный полиэтилен с UV-стабилизаторами. Цвет не случаен: сажа эффективно поглощает ультрафиолет и тормозит деградацию пластика.

3. Внутренняя прокладка: каналы, стены, подвесные потолки

Прокладка в помещении реализуется несколькими способами. Самый простой — открытая трасса вдоль стен и потолков. Проводники крепятся дюбель-хомутами или скобами с шагом 30–40 см. Если нужна дополнительная защита, прибегают к укладке в гофре. Гофрированная труба из ПНД или ПВХ не только предохраняет витую пару от сдавливания, но и упрощает будущую замену — старый кабель вытягивается, новый затягивается без вскрытия отделки.

При скрытой проводке в помещении часто применяют пластиковые короба или мини-каналы. В коммерческих зданиях основным методом становится укладка в лотке. Проволочный или лестничный лоток жёстко крепится к стене либо потолку, а провода свободно лежат внутри. Требования к креплению здесь мягче, но пучок из десятка кабелей необходимо фиксировать нейлоновыми стяжками через каждые 100–150 см, чтобы исключить сползание.

Отдельный момент — проход через стены и перекрытия. Каждое отверстие оборудуют гильзой, а после прокладки зазор заполняют негорючей пеной или минеральной ватой. Это соответствует пожарным нормам и не даёт огню распространяться между отсеками.

4. Наружная прокладка: фасады, опоры и воздушные линии

Наружной прокладки требуют все трассы, проходящие вне зданий. Чаще всего применяют три технологии:

• по стене: кабель крепят к фасаду клипсами с дюбелями; расстояние между точками крепления не превышает 35 см, чтобы ветер не раскачивал проводник;
• на тросу: стальной оцинкованный трос диаметром 2,0 мм или 2,5 мм натягивается между анкерами, а UTP с интервалом 40–50 см притягивается к нему алюминиевыми или пластмассовыми зажимами; такой тип уличной прокладки часто выбирают для переброски между корпусами через проезды;
• самонесущий провод: в нём с завода встроена несущая жила из стальной проволоки, закрытая общей оболочкой; самонесущий UTP обходится без отдельного троса, что сильно экономит время монтажа.

При воздушной прокладке внимание уделяют стреле провеса. Слишком сильное натяжение приводит к вытягиванию меди и ухудшению характеристик скрутки. Слабое — к раскачке и перетиранию оболочки о зажимы. Оптимальный провес составляет 1–2 % от длины пролёта.

5. Прокладка в земле: траншеи, защита, глубина

Прокладка в земле считается сложным участком внешней прокладки. Для неё подходит исключительно UTP с оболочкой из светостабилизированного полиэтилена высокой плотности. Стандартный глубинный минимум для пешеходных зон — 60 см, для проездов с твёрдым покрытием — 100 см. Дно траншеи отсыпается песком на 10 см, на песок укладывается петлёй («змейкой») витая пара, затем снова песок, сигнальная лента и обратная засыпка.

Каменистые грунты требуют дополнительного кожуха. Часто в земле проводник помещают в двустенную гофрированную трубу; это защита и от давления почвы, и от грызунов. На входе в здание ставится гидроизоляционная муфта, предотвращающая капиллярный подсос воды внутрь постройки.

6. Прокладка в гофре и в лотке: требования к свободному пространству

Прокладка в гофре удобна для ремонтопригодных систем. Внутренний диаметр гофры подбирается так, чтобы кабели заполняли не более 40 % сечения трубы. Это гарантирует лёгкую затяжку и достаточный отвод тепла при работе PoE-устройств. Для одиночного UTP диаметром 5 мм берут гофру 16 мм; для пучка из трёх кабелей — 20–25 мм. При затяжке в протяжённые участки не обойтись без стальной протяжки и смазки на водной основе, разрешённой для полимерных оболочек.

В лотке проводники укладываются свободно, но связываются в жгуты. Расстояние от силовых кабелей до неэкранированной витой пары в металлическом лотке — не менее 50 мм, в пластиковом — 120 мм. Если пересечение неизбежно, его выполняют под прямым углом, что снижает наводимое напряжение помех.

7. Скрутка, 8 жил и распиновка проводов

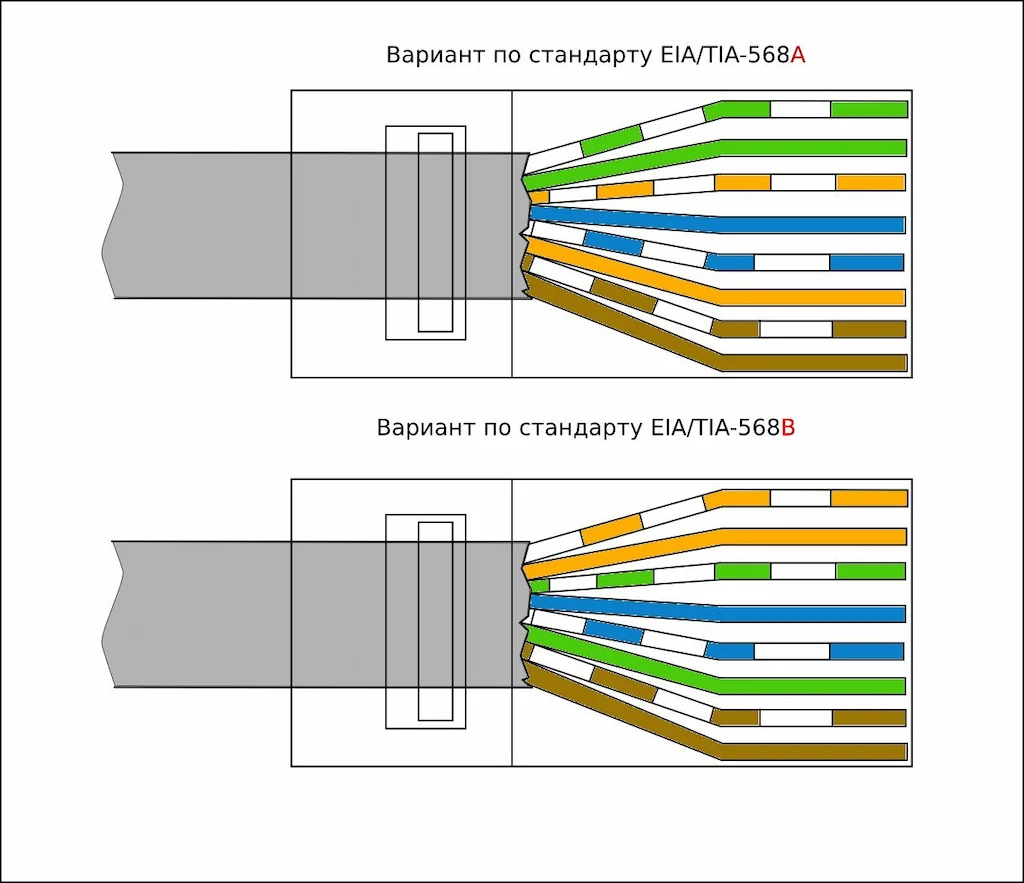

Базовая распиновка UTP базируется на стандартах TIA/EIA-568A и 568B. Коннектор RJ45 вмещает восемь контактов, куда заводятся все 8 жил витой пары. Правильная распиновка проводов сохраняет шаг скрутки каждой пары до самого контакта — раскручивать проводники допускается максимум на 13 мм. Схема 568B на практике встречается чаще, её порядок:

1. бело-оранжевый
2. оранжевый
3. бело-зелёный
4. синий
5. бело-синий
6. зелёный
7. бело-коричневый
8. коричневый

Прямой патч-корд обжимается по одной и той же схеме с обеих сторон. Кроссовый (перекрёстный) делается по 568A с одной стороны и 568B с другой; сегодня он востребован меньше, так как автоматика MDI/MDI-X в коммутаторах сама согласует пары. Тем не менее, мастеру полезно знать обе распиновки.

Важно: при обжиме ножи контактов должны прорезать изоляцию и войти в медную жилу, а фиксатор — зажать внешнюю оболочку. Плохой обжим ведёт к росту затухания и отражениям сигнала.

8. Соединение отрезков, наращивание и ограничения по длине

Почти все стандарты Ethernet ограничивают максимальную длину постоянного горизонтального участка 90 метрами, плюс 10 м на патч-корды. Итоговые 100 метров — это физический предел для каналов 10/100/1000BASE-T. Превышение вызывает затухание выше допустимого, рост ошибок CRC и падение пропускной способности. Если нужно преодолеть расстояние больше 100 м, устанавливают промежуточный коммутатор либо переходят на оптоволокно.

Прямое соединение двух отрезков UTP встык выполняют через проходной адаптер RJ45 или коммуникационную муфту с клеммами. Каждый лишний переход добавляет затухание, поэтому на 100 м трассы ставить больше двух соединителей не рекомендуют.

9. Инструмент для монтажа и обжима

Для качественной прокладки потребуется инструмент, который упрощает каждую операцию:

• стриппер — снимает внешнюю оболочку, не повреждая изоляцию жил;
• кримпер — обжимает коннекторы RJ45, RJ11 и иногда контакты телефонных плинтов;
• тестер витой пары — проводит базовые измерения целостности пар и правильности распиновки;
• кабельный анализатор (сертификатор) — выполняет измерения NEXT, ACR, return loss и определяет соответствие категории;
• набор отвёрток, бокорезы, нож для зачистки;
• протяжка из нейлона или стеклопластика длиной от 10 м для задувки в трубы.

От качества кримпера сильно зависит обжим. Хороший инструмент давит на контакты параллельно, без боковых смещений, и формирует ровную площадку на каждом ноже. После обжима обязательно прозванивают все 8 жил прибором — это первичные измерения для отбраковки.

10. Пропускная способность, категории и PoE

Пропускная способность канала напрямую зависит от категории витой пары. Cat 5e гарантирует 1 Гбит/с на 100 м. Cat 6 способна на 10 Гбит/с, но дистанция падает до 55 м из-за межкабельных наводок. Cat 6A расширяет диапазон до 500 МГц и выдерживает 10 Гбит/с на полных 100 м — именно её рекомендуют для новых офисных проектов. Cat 7 и Cat 7A экранированы индивидуально, подавляют помехи лучше, но стоят дороже.

Современные IP-камеры, точки доступа Wi‑Fi и телефоны питаются по технологии PoE. Напряжение в таких цепях достигает 57 В постоянного тока при PoE Type 4 (IEEE 802.3bt). UTP должен иметь медные жилы сечением не ниже 0.51 мм (24 AWG), иначе нагрев снизит пропускную способность и может повредить изоляцию.

11. Защита от помех и электромагнитная совместимость

Неэкранированная витая пара чувствительна к внешним полям. Рядом с люминесцентными лампами, мощными двигателями или сварочными аппаратами амплитуда наводок искажает сигнал. Напряжение помех может быть достаточным, чтобы вызвать ошибки передачи. Поэтому маршруты прокладки проектируют вдали от источников электромагнитного излучения, а при их присутствии переходят на экранированные FTP/SFTP. Экран заземляют с обоих концов во избежание образования паразитного контура.

12. Бухта, размотка и подготовка кабеля

Бухта UTP приезжает с завода в виде катушки или в картонной коробке с выводом конца наружу. Правильная размотка — вращением бухты, а не сбросом витков вручную. Свободное сбрасывание колец закручивает проводник, нарушает шаг скрутки пар и может привести к внутренним разрывам. При нарезке мерных отрезков оставляют запас 2–3 метра с каждого конца для разделки и обжима. Лишний метр позволит в будущем переобжать коннектор без укорачивания трассы.

13. Крепление, зажимы и фиксация в разных средах

Метод крепления подбирается под плоскость и материал:

• бетон, кирпич — дюбель-хомут с нейлоновым гвоздем;
• дерево — скоба с гвоздями, пластиковая клипса на шуруп;
• металл — кабельный бандаж или стяжка с площадкой;
• к тросу — алюминиевые зажимы с резиновой вставкой, препятствующей передавливанию.

При подвесе на тросу важно, чтобы зажимы не имели острых кромок. Неровный трос или корродированный зажим быстро перетирают полиэтиленовую оболочку, оголяя медные жилы.

14. Измерения и приёмо-сдаточные испытания

Завершающий этап любой прокладки — измерения. Простейший тестер показывает целостность жил и правильность распиновки. Профессиональный анализатор выдает детальный отчёт: длину, затухание (Insertion Loss), переходное затухание на ближнем конце (NEXT), суммарную наводку (PS NEXT), обратные потери (Return Loss). Каждая смонтированная линия получает паспорт, подтверждающий пригодность к эксплуатации на заявленной скорости интернет-подключения.

15. Заключительные рекомендации

Соблюдение перечисленных правил прокладки UTP кабеля гарантирует долговременную стабильную работу сети. Внимание к температуре монтажа, предельному усилию тяги, радиусу изгиба и качеству обжима коннекторов многократно снижает риск отказов. Грамотный выбор между типами внутренней и наружной прокладки, а также корректная распиновка проводов служат фундаментом надёжного интернет-соединения в любых условиях — от сухого офиса до влажной траншеи. Подробно про UTP кабель читайте в нашем руководстве: Подробно про UTP кабель. Производство UTP кабеля и доступные модели представлены в разделе производство utp кабеля.
