Кабель UTP: полное руководство по витой паре для локальных сетей и систем связи
Современные информационные сети, системы видеонаблюдения, интернет-провайдеры и офисная инфраструктура строятся на основе структурированных кабельных систем. Центральное место в них занимает кабель UTP — неэкранированная витая пара, ставшая мировым стандартом для передачи данных. В этом материале подробно разбираются разновидности lan-кабелей, их конструкция, категории (cat5e, cat6), типы экранирования (u/utp, f/utp, ftp), технические параметры (awg, диаметр жилы, сечение), материалы (медь, чистая медь, pvc, pe, безгалогенный), а также правила прокладки для внутреннего и внешнего использования.
1. Что такое кабель UTP: определение и назначение
Аббревиатура UTP расшифровывается как Unshielded Twisted Pair — неэкранированная витая пара. Это тип кабеля связи, в котором изолированные медные проводники скручены попарно для уменьшения электромагнитных помех (перекрёстных наводок). Скрутка — ключевой элемент конструкции, обеспечивающий работу витая пара на высоких частотах. Кабель UTP применяется для построения локальных вычислительных сетей (lan), подключения к интернет, систем для видеонаблюдения, телефонии и других информационных систем. Он передаёт сигналы на расстояния до 100 метров без использования дополнительного оборудования.
2. Основные категории витой пары: cat5e, cat6, категория 5e, 6 категории, класса d
Производительность витой пары определяется её категорией. Категория указывает на частотный диапазон и максимальную скорость передачи данных. Наиболее распространены две категории.
Категория 5e (enhanced — улучшенная) — это стандарт для большинства современных сетей. Кабель cat5e работает в диапазоне до 100 МГц и поддерживает скорости до 1 Гбит/с (Gigabit Ethernet) на расстоянии до 100 метров. Он пришёл на смену устаревшей категории 5. В европейской классификации категория 5e соответствует класса d.
Категория 6 (cat6) имеет частотную полосу до 250 МГц и обеспечивает скорость до 10 Гбит/с на расстоянии до 55 метров (или 1 Гбит/с на 100 метрах). 6 категории кабели имеют более жёсткую скрутку и часто содержат крестообразный разделитель (слешер) для снижения перекрёстных помех. Существует также cat6a (augmented) с полосой 500 МГц и поддержкой 10 Гбит/с на 100 метрах.
На старых объектах иногда встречается 4 категории — устаревший стандарт для сетей Token Ring и 10Base-T, сейчас не используется для новых проектов.

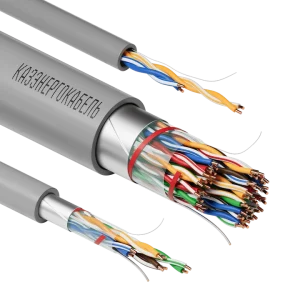

3. Конструкция кабеля UTP: жилы, изоляция, оболочка
Типичный кабель UTP содержит 4 пары медных проводников (4 пар, 4pr). Каждая пара скручена с разным шагом, чтобы минимизировать взаимные наводки. Основные конструктивные элементы:
- Токопроводящая жила — изготавливается из меди. Предпочтительна чистая медь (без примесей, не омеднённый алюминий). Медные жилы обеспечивают низкое сопротивление и соответствие стандартам.
- Изоляция жил — обычно из полиэтилена (PE) или полипропилена. Толщина и материал влияют на волновое сопротивление.
- Оболочка — внешняя защита кабеля. Для внутренней прокладки применяется пвх (ПВХ пластикат). Для помещений с повышенными требованиями пожарной безопасности — безгалогенный материал (lszh, hf). Для уличной прокладки — pe (полиэтилен), устойчивый к ультрафиолету и влаге.
В некоторых исполнениях добавляется разрывная нить (для удобного удаления оболочки) и крестообразный разделитель (для cat6).

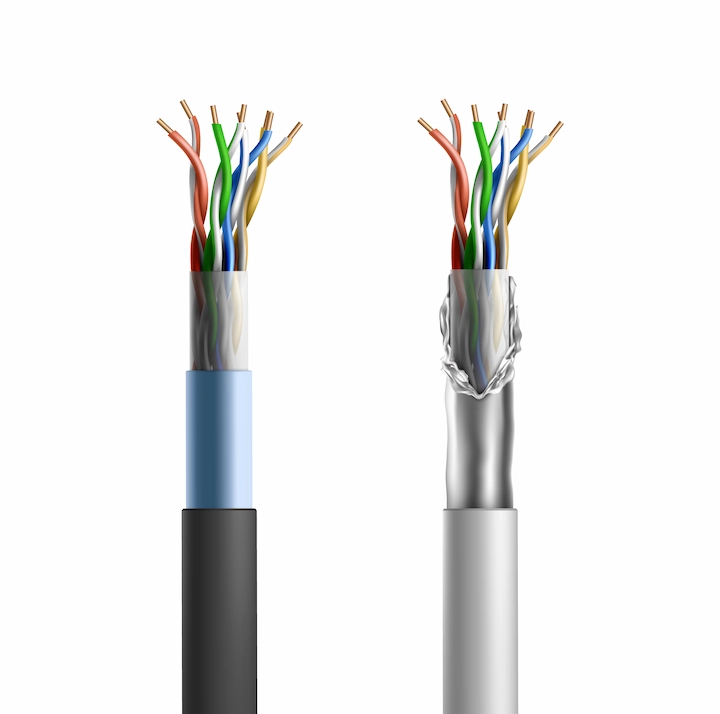

4. Типы экранирования: u/utp, f/utp, ftp, разница, экранированный, неэкранированный
Помимо неэкранированной версии, существуют экранированные модификации. Обозначения по международной системе ISO/IEC 11801:
- u/utp — полностью неэкранированный кабель. То же, что и классический кабель UTP. Нет экранов ни у пар, ни у общего сердечника.
- f/utp — общий экран из алюминиевой фольги (foil) поверх всех пар, без индивидуальных экранов. Обеспечивает защиту от внешних помех.
- ftp (Foiled Twisted Pair) — часто используется как синоним f/utp, но иногда обозначает наличие общего экрана. Термины ftp и f/utp во многих случаях взаимозаменяемы.
- Более сложные конструкции: s/ftp (общий экран из оплётки + экранированные пары), u/ftp (экранированы только пары, общего экрана нет).
Разница между неэкранированный и экранированный кабели существенна: экран защищает сигнал от внешних электромагнитных помех (промышленные установки, линии электропередач). Однако экранированный кабель требует правильного заземления, иначе экран сам становится источником помех.
5. Типы жил: одножильный, многожильный, solid, разница, awg, диаметр жилы, сечение
По конструкции токопроводящей жилы кабели делятся на два типа.
Одножильный (solid) — жила состоит из одной монолитной медной проволоки. Используется для стационарной прокладки в стенах, каналах, под штукатуркой. Такой кабель дешевле и имеет меньшее затухание, но не переносит частых изгибов. Solid кабель применяется для горизонтальных подсистем СКС.
Многожильный (stranded) — жила скручена из нескольких тонких медных проволочек. Он многожильный и более гибкий, выдерживает многократные изгибы. Используется для изготовления патч кабель (соединительных шнуров) и подключения к рабочим станциям, где кабель может перемещаться.
Разница между ними критична: одножильный для стационара, многожильный для подвижных соединений. Не рекомендуется использовать многожильный кабель для постоянной прокладки — выше затухание и хуже контакт в IDC-разъёмах.
Толщина жилы обозначается по калибру AWG (American Wire Gauge). Наиболее распространённый размер — 24awg (диаметр жилы около 0,51 мм, сечение ~0,2 мм²). Для кабеля cat5e часто используется 24awg, для cat6 — 23awg (0,57 мм). Встречаются обозначения: 4х2х0.52 (4 пары, каждая из двух жил диаметром 0,52 мм) — это соответствует примерно 24awg. 4х2х23 — 4 пары, калибр 23 AWG. Диаметр жилы и сечение влияют на сопротивление постоянному току и максимальную длину линии.
6. Маркировка и обозначения: категория 5e, 6 категории, 4 категории, класс d
На внешней оболочке кабеля печатается маркировка, содержащая информацию о типе, категории, метраже и стандартах. Пример: «UTP Cat5e 4PR 24AWG PVC». Это означает: неэкранированная витая пара, категория 5e, 4 пары, калибр 24 AWG, оболочка из ПВХ. Для европейского рынка может указываться класса d (соответствует Cat5e). Для старых сетей изредка встречается 4 категории — сегодня не используется, но может быть в наследственных кабельных системах.
Маркировка также включает длину (метраж через каждый метр) и иногда серийный номер. 305м — стандартная длина кабеля в бухта (коробке) для горизонтальной прокладки.
7. Оболочки для разных условий прокладки: внутренний, внешний, уличный, с тросом, indoor, outdoor
Условия эксплуатации диктуют выбор материала оболочки и наличие дополнительных защитных элементов.
Внутренний кабель (indoor) предназначен для прокладки внутри помещений. Оболочка — пвх (PVC) или безгалогенный LSZH (Low Smoke Zero Halogen). ПВХ дешевле, но при горении выделяет дым и хлороводород. Безгалогенный кабель обязателен в общественных зданиях, метрополитене, больницах.
Внешний кабель (outdoor, уличный) предназначен для прокладки на открытом воздухе. Его оболочка изготавливается из светостабилизированного полиэтилена (pe), устойчивого к ультрафиолету и перепадам температур. Многие уличный кабели имеют с тросом — несущий стальной или кевларовый трос для подвески между опорами. Трос берёт на себя нагрузку от ветра и снега, разгружая медные жилы. Внешней прокладки кабели также могут быть с гелевым заполнением для защиты от влаги.
Внутренней прокладки кабели не предназначены для улицы — оболочка растрескивается на солнце, а мороз делает её хрупкой.
8. Пожарные исполнения: безгалогенный, lszh, lsltx, hf, нг, нг-ls, нг-hf, нг-а-lsltx, frls, огнестойкий
В России и странах ЕАЭС требования пожарной безопасности к кабелям регламентируются ГОСТ Р 53315. Основные индексы:
- нг — не распространяет горение при одиночной прокладке.
- нг-ls — не распространяет горение, низкое дымо- и газовыделение (Low Smoke).
- нг-hf — не распространяет горение, безгалогенный (Halogen Free).
- нг-а-lsltx — не распространяет горение по категории А (самая высокая), низкое дымовыделение, низкая токсичность, отсутствие коррозионной активности.
- lszh (Low Smoke Zero Halogen) — международный аналог нг-ls + безгалогенность.
- lsltx — дополнительная маркировка для особо ответственных объектов.
- frls — огнестойкий с низким дымовыделением (Fire Resistant Low Smoke). Сохраняет работоспособность в условиях пожара.
Огнестойкий кабель (FR) используется в системах пожарной сигнализации и оповещения. Подробнее об этом — в статье огнестойкий кабель.
Для кабелей UTP также выпускаются безгалогенный версии с индексом hf (Halogen Free) или lszh. Они обязательны на объектах с массовым пребыванием людей. Дополнительную информацию об исполнении lsltx можно найти в статье lsltx.
9. Технические характеристики: волновое сопротивление, затухание, NEXT
Основные электрические параметры витой пары определяют её пригодность для высокоскоростной передачи. Ключевые характеристика:
- Волновое сопротивление — должно составлять 100 Ом ± 15% для всех категорий.
- Затухание (Insertion Loss) — уменьшение амплитуды сигнала с длиной. Для Cat5e на 100 МГц затухание не более 24 дБ на 100 м.
- Перекрёстные помехи NEXT (Near End Cross Talk) — наводка между парами в ближнем конце. Чем выше значение, тем лучше.
- Сопротивление постоянному току — для жилы 24 AWG не более 9,38 Ом на 100 м.
Качественный кабель проходит тест на соответствие этим параметрам. Сертифицированный кабель поставляется с протоколом испытаний.
10. Длина, бухта, метр, смета, коробка
Стандартная максимальная длина горизонтальной линии (от коммутационного шкафа до рабочей розетки) — 90 метров постоянного кабеля плюс 10 метров патч-кордов. Итоговая длина канала не должна превышать 100 метров. Поэтому кабель продаётся в бухта по 305м (1000 футов) — это оптимальная длина для прокладки к нескольким рабочим местам. Для небольших объектов можно купить кабель по метражу (метр). При составлении смета учитываются запасы на разделку и изгибы.
Кабель упаковывается в коробка (картонную или пластиковую) для удобства транспортировки и размотки.
11. Цвета оболочки: белый, черный, серый, зеленый, оранжевый
Внешний цвет кабеля может нести функциональную нагрузку или просто соответствовать дизайну. Стандартные цвета:
- Белый — наиболее распространён для внутренней прокладки в офисах.
- Серый — также для помещений, часто используется в серверных.
- Черный — обычно для уличного кабеля (outdoor), так как сажа в составе ПВХ повышает УФ-стойкость.
- Зеленый — иногда для кабелей, предназначенных для сетей видеонаблюдения или специфических проектов.
- Оранжевый — традиционный цвет для кабелей категории 6, чтобы отличать их от cat5e.
Цвет не влияет на технические параметры, но помогает визуально различать линии на объекте.
12. Применение: для видеонаблюдения, связи, интернет, информационные сети
Кабель UTP используется повсеместно. В системах для видеонаблюдения он передаёт видеосигнал и питание по технологии PoE (Power over Ethernet). В офисах и домах он обеспечивает интернет и локальную сеть. У провайдеров кабель связи идёт от коммутатора к абоненту. В промышленности информационные сети на основе UTP управляют оборудованием и собирают данные с датчиков.

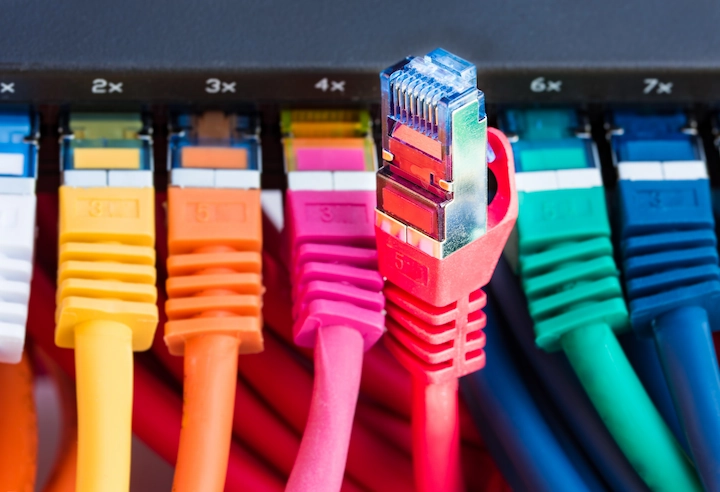

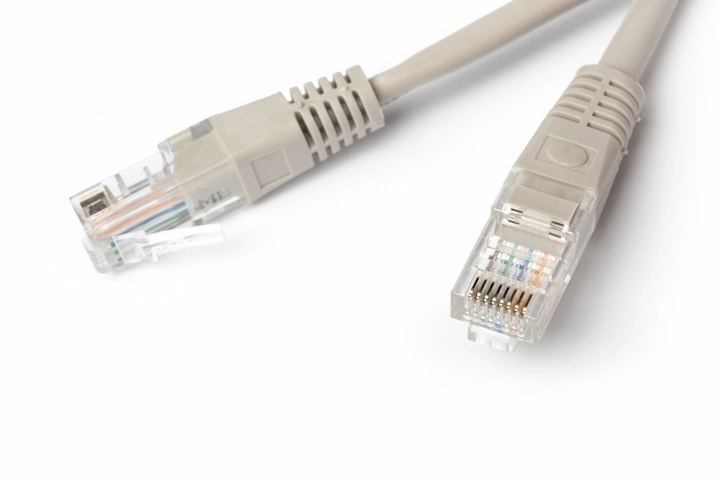

Для соединения устройств используются патч кабель — гибкие шнуры длиной от 0,5 до 5 м, обычно многожильные, с обжатыми коннекторами rj45. Патч-корды также могут быть экранированными или неэкранированными.
13. Разъем RJ45 и обжим
Разъем rj45 — стандартный 8-контактный коннектор для витой пары. При обжиме важно соблюдать цветовую схему (TIA/EIA 568A или 568B). Для одножильного кабеля используются контакты с ножевым зажимом (IDC), для многожильного — с прокалывающими контактами. Качество обжима напрямую влияет на характеристики линии.
14. Сертификат и соответствие стандартам
Кабель UTP должен иметь сертификат соответствия. В России обязательна сертификация по ТР ТС 004/2011 (низковольтное оборудование). Также желательно наличие сертификата пожарной безопасности (по ГОСТ Р 53315). Международные стандарты: ISO/IEC 11801, TIA/EIA-568. Покупая кабель, проверяйте маркировку и наличие документации.
15. Выбор кабеля UTP: рекомендации
При выборе кабеля ориентируйтесь на:
- Требуемую скорость и частоту: для Gigabit Ethernet достаточно cat5e, для 10 Гбит/с — cat6 или cat6a.
- Условия прокладки: indoor или outdoor, наличие помех (тогда экранированный f/utp).
- Требования пожарной безопасности: LSZH, нг-ls, нг-hf.
- Тип жилы: solid для стационара, многожильный для патч-кордов.
Для больших проектов рекомендуется проводить тест смонтированной линии сертифицированным флюкером.
16. Приобретение кабеля связи UTP
Купить кабель UTP оптом и в розницу можно в специализированном разделе. Перейдите по ссылке кабель связи utp для выбора необходимой категории, цвета и исполнения. В ассортименте — бухты по 305 м, отрезки по метрам, патч-корды, разъёмы RJ45. Для подбора под конкретную задачу используйте общий каталог.
17. Заключение
Кабель UTP — основа современных информационных сетей. Понимание категорий (cat5e, cat6, категория 5e, 6 категории), типов экранирования (u/utp, f/utp, ftp), конструктивных особенностей (одножильный или многожильный, solid, чистая медь), материалов оболочки (pvc, pe, безгалогенный) и пожарных исполнений (нг-ls, нг-hf, lszh, frls) позволяет выбрать оптимальный вариант для любых условий — от внутренней прокладки в офисах до уличных трасс с тросом. Правильный монтаж, использование качественных разъёмов rj45 и тестирование линии гарантируют стабильную передачу данных на долгие годы. Вся продукция сертифицирована и доступна для заказа.
