Введение: две категории витой пары UTP
Витая пара UTP — стандарт для построения локальных сетей. При покупке бухты для дома или офиса главный выбор — между категориями 5e и 6. Обе выпускаются в виде неэкранированного кабеля с четырьмя парами медных проводников, обе рассчитаны на передачу данных в диапазоне до 100 метров. Разница кроется в частотном потенциале и внутренней геометрии.
Кабель Cat5e UTP сертифицирован для частот до 100 МГц и гарантирует гигабитную скорость на полной длине трассы. UTP Cat6 поднимает планку до 250 МГц и способен передавать 10 Гбит/с на дистанции до 55 метров. Это базовое различие определяет сценарии применения: квартира, офис, дата-центр или мультигигабитная магистраль. Полное руководство по устройству UTP и типам витой пары дано в статье про кабель UTP, а правила прокладки и нормы — в материале прокладка кабеля UTP.

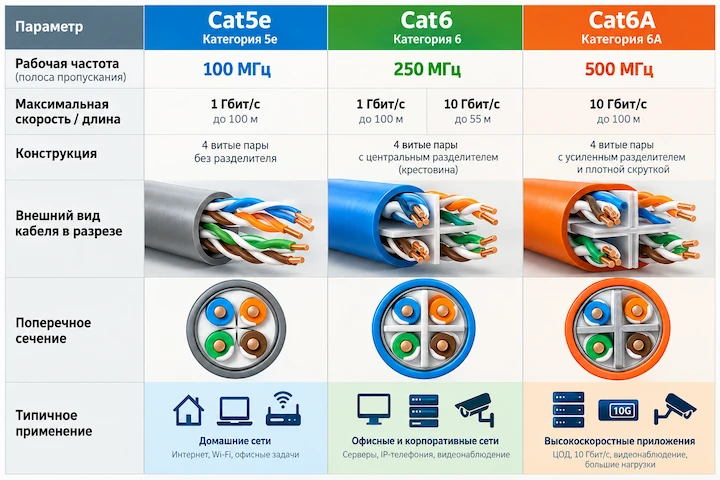

Сравнительная таблица Cat5e и Cat6
| Параметр | UTP Cat5e | UTP Cat6 |
| Частотный диапазон | 100 МГц | 250 МГц |
| Скорость на 100 м | до 1 Гбит/с (1000BASE-T) | до 1 Гбит/с (1000BASE-T); до 10 Гбит/с на 55 м (10GBASE-T) |
| Максимальная скорость на коротких дистанциях | 1 Гбит/с | 10 Гбит/с |
| Стандарт | TIA/EIA-568-C.2, ISO/IEC 11801 Class D | TIA/EIA-568-C.2, ISO/IEC 11801 Class E |
| Диаметр проводников | 24 AWG | 24 AWG (иногда 23 AWG для снижения затухания) |
| Количество пар | 4 пары (4pr) | 4 пары (4pr) |
| Наличие разделительного элемента | Отсутствует | Часто присутствует крестообразный пластиковый заполнитель, разделяющий пары |
| Затухание на 100 МГц | 22 дБ/100 м | 19,8 дБ/100 м |
| Переходное затухание на 100 МГц | 35,3 дБ | 44,3 дБ |
| Толщина кабеля | Тоньше, обычно 0,5 см | Толще, до 0,6 см |
| Минимальный радиус изгиба | 4 диаметра кабеля | 4 диаметра кабеля |
| Обратная совместимость | Совместим с Cat5, Cat3 (с ограничениями) | Полностью совместим с Cat5e и Cat5 |
| Материал оболочки | PVC или LSZH | PVC или LSZH |
| Стоимость кабеля (бухта 305 м) | Ниже | Выше на 30–50% |
| Стоимость монтажа | Ниже, проще оконцевание | Чуть выше из-за более жёсткой конструкции |
| Основное применение | Гигабитные сети дома и офиса, IP-камеры, VoIP | Сети с запасом под 10 Гбит/с, ЦОД, магистральные участки |
Ключевые отличия: частота, скорость и конструкция

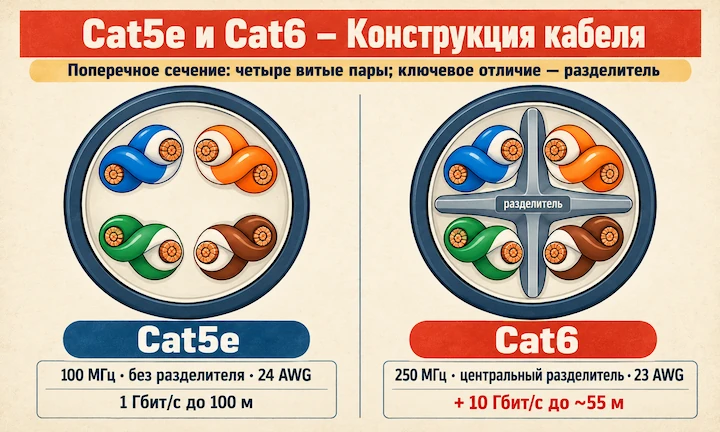

Разница между витой парой Cat5e и Cat6 начинается с физики: более высокая частота 250 МГц у Cat6 требует лучшего подавления перекрёстных наводок. Производители добиваются этого за счёт более тугой скрутки пар, увеличенного шага и, почти всегда, пластикового крестообразного разделителя, который физически разносит пары друг от друга. Этот элемент делает кабель Cat6 заметно жёстче и толще.
У Cat5e перекрёстные помехи подавляются исключительно балансной схемой и скруткой, без дополнительного заполнителя. Поэтому кабель остаётся гибким, что облегчает прокладку в стеснённых условиях — штробах, кабель-каналах, гофре. При этом он полностью удовлетворяет гигабитному стандарту 1000BASE-T, и для подавляющего большинства домашних и офисных задач этого достаточно. О сравнении экранированных и неэкранированных версий читайте в статье UTP или FTP.
Оба типа используют медные проводники калибра 24 AWG. В некоторых Cat6 для снижения вносимых потерь применяют 23 AWG. Материал жилы — чистая медь, а не омеднённый алюминий. На бухтах 305 метров встречается маркировка 4pr, что означает четыре пары. Обозначение U/UTP говорит о полном отсутствии экранов: ни общего, ни индивидуальных. F/UTP — с общим фольгированным экраном, но это уже другой тип, выходящий за рамки сравнения чистых UTP.
Пропускная способность и реальная нагрузка
На практике гигабитной сети с коммутаторами и точками доступа Wi-Fi 6 достаточно полосы 1 Гбит/с на абонентскую линию. Кабель UTP Cat5e справляется с этой задачей на предельной дистанции 100 метров. Cat6 даёт тот же гигабит, но с запасом по частоте. Это означает меньший уровень ошибок на длинных трассах и стабильность при частичных повреждениях или плохом оконцевании.
Когда же Cat6 выходит вперёд — это 10-гигабитные сети. Стандарт 10GBASE-T работает на Cat6 до 55 метров, а на Cat6a — до 100 метров. Cat5e для 10G не предназначен: на частотах выше 100 МГц уровень перекрёстных наводок становится критическим, и линк либо не поднимается, либо работает с потерей пакетов. Поэтому если планируется миграция на 10G, имеет смысл закладывать Cat6, особенно на магистральных участках между этажами здания.
Особенности монтажа и совместимость
Обе категории используют коннекторы RJ-45 и обжимаются одинаковым инструментом. Cat6 обратно совместим с Cat5e: можно подключить Cat6-кабель к Cat5e-розетке или патч-панели, и линк поднимется на меньшей из двух категорий. Это удобно при поэтапной модернизации сети.

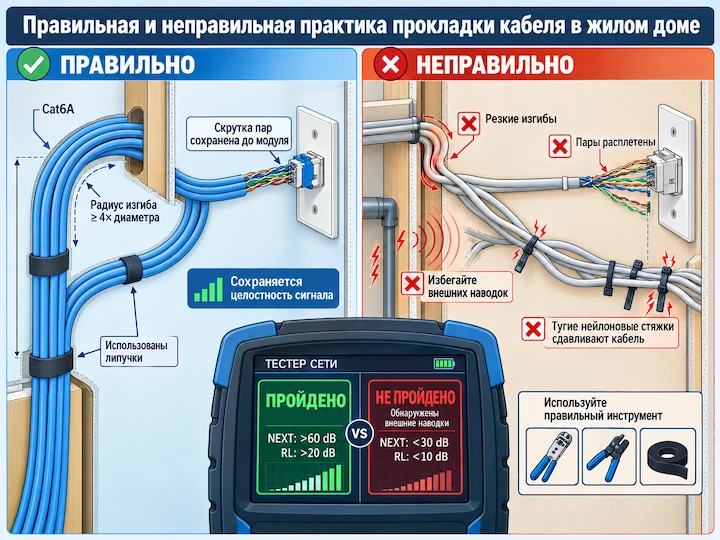

Однако Cat6 более чувствителен к нарушению геометрии. Радиус изгиба формально одинаков — 4 диаметра, но из-за большей жёсткости и наличия разделителя кабель сложнее уложить в тесной гофре или за плинтусом. При неаккуратном монтаже легко повредить пары или нарушить шаг скрутки, что сведёт на нет преимущества категории. Пластиковый заполнитель перед оконцеванием обрезают заподлицо с оболочкой; если этого не сделать, кабель не войдёт в коннектор.
Оболочка выпускается двух типов: PVC и LSZH. PVC — обычный поливинилхлорид, дёшев и прочен. LSZH — безгалогенная композиция с низким дымовыделением, обязательная для прокладки в публичных зданиях и на путях эвакуации. В маркировке сетевого кабеля указывается соответствующий индекс. Нормы прокладки с учётом разделения от силовых линий и защиты от помех разобраны в руководстве прокладка кабеля UTP.
Когда достаточно кабеля UTP Cat5e
- Домашняя сеть для интернета, стриминга, IPTV. Гигабитного канала хватает с запасом на годы вперёд.
- Офисная разводка рабочих мест, если не планируется переход на 10-гигабитные скорости.
- Системы IP-видеонаблюдения — камеры редко требуют больше 100 Мбит/с.
- Временные сети и бюджетные проекты, где важна экономия при сохранении надёжности.
- Объекты со сложной трассой, где гибкость кабеля важнее частотного запаса.
Когда стоит переходить на UTP Cat6
- Строительство новой офисной сети с прицелом на 10-гигабитные магистрали. Cat6 позволяет внедрять 10G без замены кабеля на коротких пролётах.
- Дата-центры и серверные с высокой плотностью трафика и мультигигабитными подключениями.
- Трассы длиной более 50–60 метров, где требуется стабильный гигабит с низким BER.
- Помещения с высоким уровнем электромагнитных помех — повышенная помехозащищённость Cat6 даёт меньше ошибок.
- Объекты, где важна сертификация СКС на категорию 6 по ISO/IEC 11801 для будущей аренды или продажи.
Рекомендации по сценариям использования
| Сценарий | Категория UTP | Обоснование |
| Квартира, интернет + IPTV | Cat5e | Гигабита достаточно, трассы короткие |
| Частный дом с несколькими точками Wi-Fi | Cat5e | Резерв по частоте не требуется, экономия на материалах |
| Офис на 20–50 рабочих мест | Cat5e | Офисные приложения не превышают 1 Гбит/с на порт |
| Серверная ЦОД, соединение стоек | Cat6 | Возможность 10G до 55 м, снижение затухания |
| Учебное заведение, административное здание | Cat6 LSZH | Пожаробезопасность, запас под будущие скорости |
| Производственный цех с ЧПУ | Cat6 или FTP | Помехоустойчивость, жёсткость конструкции |
Типичные ошибки при выборе категории
- Покупка Cat6 ради «большей скорости» в квартире. Гигабитный тариф у провайдера не станет быстрее от смены кабеля — Cat5e полностью раскрывает 1 Гбит/с.
- Использование Cat5e на длинной магистрали между зданиями с расчётом на 10G. Линия не поднимется на целевой скорости, придётся менять кабель.
- Приобретение дешёвого кабеля с омеднёнными жилами CCA вместо чистой меди. Такой провод хрупок, имеет повышенное сопротивление и не сертифицирован по TIA/EIA. Ни Cat5e, ни Cat6 не должны быть CCA.
- Монтаж Cat6 с перегибами и нарушением радиуса изгиба. Разделитель ломается, пары смещаются, характеристики падают до уровня Cat5e.
- Игнорирование типа оболочки: PVC в местах с требованиями пожарной безопасности приведёт к предписаниям надзора. В публичных зданиях нужен LSZH.
- Экономия на патч-кордах и розетках: установка компонентов Cat5e на линию Cat6 снизит её до Cat5e. Все элементы тракта должны быть одной категории.
Частые вопросы
В чём отличие Cat5e от Cat6?
Частота: 100 МГц у Cat5e, 250 МГц у Cat6. Cat6 обеспечивает 10 Гбит/с до 55 м и лучшую помехоустойчивость. Cat5e — гигабит до 100 м.
Что лучше для квартиры: UTP Cat5e или Cat6?
Для типовой квартиры с интернетом до 1 Гбит/с Cat5e вполне хватает. Cat6 не даст прироста скорости, но обойдётся дороже и жёстче в прокладке.
Можно ли смешивать Cat5e и Cat6 в одной сети?
Да, они полностью совместимы. Линк будет работать на скорости наименьшей категории в цепочке. Розетка Cat5e с кабелем Cat6 даст гигабит, но не 10G.
Что означает маркировка 4pr 24AWG на бухте?
4pr — 4 пары проводников, 24AWG — калибр жилы 0,51 мм. Это стандартное обозначение для UTP кабелей Cat5e и Cat6. Бухта обычно содержит 305 м.
Чем отличается U/UTP от F/UTP?
U/UTP — полностью неэкранированная витая пара. F/UTP — с общим фольгированным экраном. В контексте Cat5e и Cat6 UTP означает U/UTP.
Какой срок службы у кабеля UTP Cat5e и Cat6?
При стационарной прокладке внутри помещений оба типа служат не менее 25 лет. Основной враг — ультрафиолет и влага, поэтому для улицы нужны специальные исполнения.
Обязательно ли использовать патч-панель Cat6 для Cat6-кабеля?
Да, для сохранения категории все компоненты — кабель, розетки, патч-корды, патч-панель — должны быть сертифицированы на категорию 6 или выше.
Заключение
Выбор между витой парой UTP Cat5e и Cat6 сводится к двум вопросам: нужна ли скорость 10 Гбит/с сегодня или в ближайшие 5–7 лет, и какие расстояния предстоит покрыть. Для гигабитного интернета, офисной телефонии и IP-камер Cat5e остаётся разумным и бюджетным решением. Если сеть строится с запасом на мультигигабитные приложения, а трассы проходят через этажи и серверные, Cat6 становится осмысленным вложением.
Обе категории представлены в каталоге UTP Cat5e. Там же доступны патч-корды, розетки и бухты по 305 метров с медными жилами 24AWG в оболочке PVC или LSZH. Соблюдение стандартов TIA/EIA-568 и аккуратный монтаж гарантируют стабильный сетевой линк на весь срок службы.
