Соединение силовых кабелей: муфты, монтаж и правила ПУЭ
Соединение силовых кабелей — одна из ключевых операций при строительстве, ремонте и реконструкции электрических сетей. Поскольку строительная длина кабеля ограничена технологией производства и удобством транспортировки, при прокладке протяжённых линий возникает необходимость в надёжном и долговременном соединении отдельных отрезков. Кроме того, требуется подключение кабеля к электрооборудованию (трансформаторам, распределительным устройствам, вводным щитам) или переход с подземной линии на воздушную.
Качество выполнения этих работ напрямую влияет на надёжность электроснабжения, электробезопасность и срок службы кабельной линии. В данном руководстве мы рассмотрим основные типы муфт для соединения силового кабеля, их конструктивные особенности, критерии выбора и технологию монтажа в соответствии с требованиями Правил устройства электроустановок (ПУЭ) и ГОСТ. Предварительно важно грамотно выполнить прокладку силового кабеля — это обеспечит правильную геометрию трассы и облегчит последующий монтаж муфт.
1. Основные задачи кабельной арматуры
Соединение, оконцевание кабеля и его разветвление выполняются с помощью специальных устройств — кабельных муфт. В зависимости от назначения различают несколько типов таких изделий.

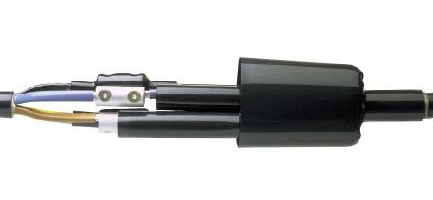

- Соединительные муфты — используются для соединения силовых кабелей между собой в единую линию. Они обеспечивают электрический контакт жил, восстановление изоляции и герметизацию стыка. Такие муфты после монтажа, как правило, остаются под землёй или в кабельных сооружениях.
- Концевые муфты для силовых кабелей — предназначены для оконцевания кабеля муфтой и подключения его к токоведущим частям оборудования (шинопроводам, выводам трансформаторов, распределительным щитам). Они также обеспечивают герметизацию торца кабеля и защиту от проникновения влаги.
- Ответвительные муфты — применяются для создания ответвлений от основной магистрали к дополнительным потребителям без разрыва основного кабеля.
- Переходные муфты — служат для соединения кабелей с разными типами изоляции (например, с бумажной пропитанной и пластмассовой) или с разным количеством жил.
- Стопорные муфты — используются на кабелях с бумажной пропитанной изоляцией на трассах с большим перепадом высот для предотвращения стекания пропиточного состава.
2. Конструкция и основные элементы муфт
Независимо от типа, любая муфта силового кабеля представляет собой комплект материалов и деталей, которые обеспечивают:
- Надёжный электрический контакт между соединяемыми жилами;
- Восстановление изоляции, соответствующей классу напряжения кабеля;
- Герметизацию места соединения, защиту от влаги, химически активных веществ и механических повреждений;
- Выравнивание электрического поля на концах экранов (для кабелей среднего напряжения).
В состав комплекта для соединения силового кабеля обычно входят:
- Соединители или гильзы для соединения жил (медные или алюминиевые, с болтовыми винтами или под опрессовку);
- Изоляционные элементы (ленты, трубки, перчатки из ПВХ, сшитого полиэтилена или термоусаживаемых материалов);
- Экранирующие и выравнивающие элементы (для кабелей 6–35 кВ);
- Металлический или полимерный корпус для механической защиты и герметизации (для соединительных муфт);
- Заземляющие проводники и перемычки для соединения металлических оболочек и брони.
3. Классификация по материалу изготовления
На современном рынке представлены муфты для силовых кабелей на напряжение до 35 кВ, изготовленные из различных материалов. Выбор конкретного типа зависит от условий эксплуатации, квалификации монтажников и требований проекта.
| Тип муфты | Конструктивные особенности | Преимущества и недостатки |
|---|---|---|

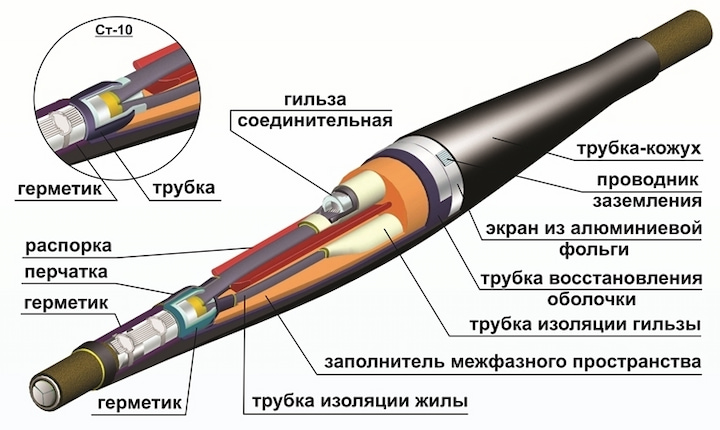

| Термоусаживаемые | Изготавливаются из полимерных материалов (термопластов), прошедших радиационную обработку. При нагреве (горелкой, феном) муфта плотно обжимает кабель, образуя герметичное соединение. | — Высокая герметичность и механическая прочность; — устойчивость к химическим воздействиям и УФ-излучению; — широкий диапазон рабочих температур; — простой и быстрый монтаж. |
| Муфты холодной усадки | Изготавливаются из эластомеров, предварительно растянутых на пластиковом каркасе. После удаления каркаса муфта сжимается, облегая кабель без нагрева. | — Не требуют источника тепла (безопасны во взрывоопасных зонах); — равномерное и постоянное давление обжатия; — удобны при монтаже в стеснённых условиях. |
| Заливные (эпоксидные) | Полость муфты заполняется специальным компаундом на основе эпоксидной смолы, который отверждается и образует монолитную изоляцию. | — Обеспечивают высокую механическую прочность; — устойчивы к вибрации и воздействию агрессивных сред; — трудоёмкий монтаж, длительное время отверждения. |
| Чугунные | Состоят из двух половин, стягиваемых болтами, с заливкой битумным составом. Ранее широко применялись для кабелей с бумажной изоляцией. | — Высокая механическая прочность, надёжная защита от ударов; — громоздкие, тяжёлые, требуют квалифицированного монтажа; — в современных сетях используются редко. |
| Свинцовые | Герметичные металлические муфты, которые припаиваются к свинцовой оболочке кабеля. | — Обеспечивают полную герметизацию, совместимы с бумажной пропитанной изоляцией; — сложность пайки, высокая трудоёмкость. |
4. Выбор муфты в зависимости от условий эксплуатации
Правильный подбор арматуры — залог долговечности кабельной линии. При выборе необходимо учитывать следующие факторы.
| Критерий | Рекомендации |
|---|---|
| Номинальное напряжение и сечение жил | Муфта для силового кабеля 10 кв или другого класса напряжения должна строго соответствовать параметрам кабеля. В маркировке муфты указывается сечение жил, на которое она рассчитана (например, 3х70-120). |
| Тип изоляции кабеля | Для кабелей с бумажной пропитанной, пластмассовой (ПВХ, СПЭ) или резиновой изоляцией применяются разные типы муфт. Для соединения разнородных кабелей используются переходные муфты. Кроме того, для кабелей с изоляцией из сшитого полиэтилена (СПЭ) выпускаются специальные муфты, учитывающие особенности этого материала. Подробнее о типах кабелей можно узнать в обзорной статье про силовые кабели. |
| Условия окружающей среды | Для прокладки в земле, в сырых подвалах, на открытом воздухе или внутри сухих помещений требуются муфты с соответствующей степенью защиты (IP). Концевые муфты могут быть предназначены для наружной (КН) или внутренней (КВ) установки. При этом важно также соблюдать нормированные расстояния между силовыми кабелями в траншее или лотке, чтобы обеспечить нормальный тепловой режим и доступ для обслуживания муфт.— |
| Наличие брони и экрана | При оконцевании жилы кабеля с броней и металлической оболочкой необходимо обеспечить их надёжное заземление через муфту.— |
| Ожидаемые механические нагрузки | На трассах с высокой вероятностью повреждений (строительные площадки, пучинистые грунты) предпочтительны муфты в прочном металлическом корпусе.— |
5. Технология монтажа муфт на силовой кабель
Установка муфт на силовой кабель — ответственная операция, требующая строгого соблюдения инструкций завода-изготовителя и правил техники безопасности. Обобщённая технология монтажа муфт силовых кабелей включает следующие этапы.
- Подготовка кабеля: кабель освобождается от наружных покровов, брони и оболочки на длину, соответствующую инструкции на муфту. Удаляется изоляция с концов жил. При разделке кабеля с пластмассовой изоляцией важно не повредить токопроводящие жилы. Перед началом работ следует убедиться, что кабель проложен с соблюдением всех норм — с этим поможет ознакомиться статья «Прокладка силового кабеля».
- Соединение жил: жилы соединяются с помощью гильз (опрессовкой) или болтовых соединителей. Для алюминиевых жил перед опрессовкой необходимо удалить оксидную плёнку и заполнить контакт кварцевазелиновой пастой. Для кабелей с пластмассовой изоляцией часто применяют болтовые соединители со срывающимися головками, обеспечивающие нормированное усилие обжатия.
- Восстановление изоляции: на место соединения накладываются изоляционные ленты или надеваются термоусаживаемые трубки, которые затем нагреваются. Для кабелей среднего напряжения поверх изоляции устанавливаются экранирующие элементы для выравнивания электрического поля.
- Соединение экранов и брони: металлические экраны и броня соединяются между собой с помощью медной перемычки и заземляются. Сечение заземляющего проводника должно соответствовать требованиям ПУЭ. Металлический корпус муфты (если предусмотрен) также заземляется.
- Герметизация и защита: на собранную конструкцию устанавливаются внешний корпус (для соединительных муфт) или термоусаживаемая перчатка и концевые наконечники (для концевых муфт). Полость муфты заполняется гидрофобным компаундом (для заливных муфт) или герметизируется с помощью термоусаживаемых трубок с внутренним клеевым слоем.
6. Оконцевание силовых кабелей
Соединение, оконцевание кабеля в распределительных устройствах и на вводах в оборудование выполняется с помощью концевых муфт. Оконцевание кабеля муфтой включает в себя разделку кабеля, установку наконечников (медных или алюминиевых) на жилы и монтаж изоляционных материалов (термоусаживаемых перчаток, трубок).
Для оконцевания кабеля в сухих помещениях при напряжении до 1 кВ могут использоваться упрощённые заделки без муфт (например, изоляция лентами и заливка компаундом в стаканчик). Однако такой способ не обеспечивает должной герметичности и надёжности. Профессиональное оконцевание жилы кабеля и кабеля в целом выполняется только с применением сертифицированной арматуры.
Изоляция соединения силового кабеля должна выдерживать испытательные напряжения, предусмотренные для данной кабельной линии, и соответствовать требованиям ГОСТ. В ПУЭ (п. 2.3.65) указано, что муфты для силовых кабелей должны применяться в соответствии с действующей технической документацией и обеспечивать защиту от проникновения влаги и других вредных веществ.
7. Нормативные требования
Все работы по соединению и оконцеванию кабельных линий регламентируются следующими документами.
- ГОСТ 13781.0-86 «Муфты для силовых кабелей на напряжение до 35 кВ включительно. Общие технические условия» — устанавливает основные требования к конструкции, маркировке и методам испытаний.
- ПУЭ, глава 2.3 «Кабельные линии напряжением до 220 кВ» — содержит требования к монтажу муфт, заземлению оболочек и защите от коррозии. Кроме того, в ПУЭ приведены нормы расстояний между силовыми кабелями, которые необходимо соблюдать при прокладке нескольких линий, чтобы избежать перегрева и обеспечить доступ к муфтам.
- ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности» — определяет требования к материалам муфт с точки зрения пожарной безопасности.
- Инструкции заводов-изготовителей — содержат пошаговые описания монтажа конкретных типов муфт и должны неукоснительно соблюдаться.
Надёжность и долговечность кабельной линии напрямую зависят от соблюдения этих норм. Муфты для силовых кабелей ГОСТ — это гарантия того, что изделие прошло необходимые испытания и соответствует требованиям безопасности.
8. Заключение
Грамотное выполнение соединения силовых кабелей с использованием качественных материалов и строгим соблюдением технологических карт — залог долговечной и безаварийной работы электрической сети. Понимание типов муфт, их конструктивных особенностей и правил монтажа необходимо как для проектировщиков, так и для электромонтажников.
