Силовой кабель: полное техническое руководство

Кабель силовой: устройство, марки, выбор и правила прокладки

Передача и распределение электрической энергии на объектах любого масштаба невозможна без силового кабеля. От подстанции до конечного потребителя, в земле, в воздухе, внутри зданий — везде проложены линии, по которым течёт ток промышленной частоты. Понимание конструкции, материалов изоляции, допустимых нагрузок и способов монтажа необходимо для безопасной и долговечной работы сети.

1. Общее описание, состав и классификация

Кабель силовой — это одна или несколько токопроводящих жил, каждая из которых заключена в собственную изоляцию, объединённых общим сердечником и покрытых защитными оболочками. В зависимости от условий эксплуатации и требований безопасности в состав могут входить экран, поясная изоляция, заполнители, броня из стальных лент или проволок, а также наружный шланг. Состав элементов строго регламентирован национальными и межгосударственными стандартами.

Классификация ведётся по ряду признаков:

• номинальное напряжение: низковольтные до 1000 В, средневольтные от 1 кВ до 10 кВ, высоковольтные свыше 10 кВ;
• материал жил: медь или алюминий;
• тип изоляции: ПВХ, резиновая, бумажная пропитанная, сшитый полиэтилен, полимерные безгалогенные композиции;
• количество жил: одно-, двух-, трёх-, четырёх-, пятижильные и более;
• наличие брони и её тип: ленточная, проволочная;
• гибкость: стационарные и гибкие;
• климатическое исполнение и пожарные характеристики: не распространяющие горение, огнестойкие, безгалогенные, холодостойкие;
• форма сечения: круглый, плоский, фасонный.

Типы токопроводящих жил также разнообразны. Жилы бывают однопроволочными или многопроволочными. Однопроволочный используется для стационарной прокладки без изгибов, многопроволочные обеспечивают гибкость и выдерживают многократные перегибы. Количество жил определяет схему подключения: двухжильный — для однофазных цепей без заземления, трёхжильный — однофазные с PE, четырёхжильный — трёхфазные без PE, пятижильный — трёхфазные с PE и нейтралью.

2. Материалы токопроводящих жил

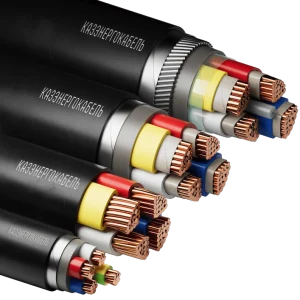

Токопроводящие жилы изготавливают из медной или алюминиевой проволоки. Медная жила обладает лучшей проводимостью, механической прочностью и коррозионной стойкостью, что делает её универсальным решением для ответственных цепей. Алюминиевые жилы легче и дешевле, но требуют большего сечения для того же тока и чувствительны к окислению. Алюминиевый кабель часто обозначается первой буквой «А» в маркировке, например, АВВГ, АВБбШв. Медный обозначается без начальной буквы или с «М» в устаревших системах.

В зависимости от класса гибкости по ГОСТ 22483 жилы подразделяются на классы 1 и 2 для стационарной прокладки, классы 3, 4, 5 для подвижного подключения. Гибкие кабели с многопроволочной жилой класса 5 или 6 необходимы для сварочных аппаратов, грузоподъёмных механизмов, временных линий.

3. Типы изоляции

Изоляция определяет рабочие температуры, диэлектрическую прочность и стойкость к внешним воздействиям. Основные типы:

• ПВХ изоляция — поливинилхлоридный пластикат, наиболее распространена для низковольтных сетей до 1 кВ, температурный диапазон –50…+70 °C;
• резиновая изоляция — натуральный или синтетический каучук, придаёт гибкость, используется в кабелях КГ, КГтп, температура до +75 °C;
• сшитый полиэтилен — для кабелей до 10 кВ и выше, рабочая температура до +90 °C, повышенная термостойкость и срок службы до 50 лет;
• бумажная изоляция, пропитанная маслоканифольным составом — в кабелях типа СБ, АСБ для сетей 6–10 кВ, постепенно вытесняется;
• силиконовые и безгалогенные композиции — для огнестойких и безгалогенных марок, выделяющих минимум дыма и едких газов при пожаре.

Оболочка и защитные покровы также играют важную роль. Оболочка может быть из ПВХ, полиэтилена, резины, свинца. Свинцовая оболочка всё ещё встречается в кабелях с бумажной изоляцией, обеспечивая радиальную герметичность и стойкость к влаге, хотя такие конструкции постепенно заменяются.

4. Расшифровка маркировки

Маркировка силового кабеля содержит подробную информацию о материалах и исполнении. Рассмотрим несколько примеров.

ВВГнг(А)-LS 3х2,5:

• отсутствие «А» в начале — медные жилы;
• В — изоляция жил из ПВХ;
• В — оболочка из ПВХ;
• Г — голый, без защитного броневого покрова;
• нг(А) — не распространяет горение при групповой прокладке, категория А;
• LS — низкое дымо- и газовыделение;
• 3х2,5 — три жилы сечением 2,5 мм² каждая.

АВБбШв 4х70:

• А — алюминиевые жилы;
• В — ПВХ-изоляция;
• Бб — броня из стальных оцинкованных лент;
• Шв — наружный шланг из ПВХ;
• 4х70 — четыре жилы по 70 мм².

ППГнг(А)-FRHF 5х1,5:

• ПП — провода с полимерной изоляцией;
• Г — голый;
• нг(А)-FRHF — не распространяет горение, огнестойкий, безгалогенный;
• 5х1,5 — пять жил по 1,5 мм².

ГОСТ 31996-2012 и ГОСТ 24334-2020 содержат полные требования к маркировке кабелей с пластмассовой и бумажной изоляцией соответственно.

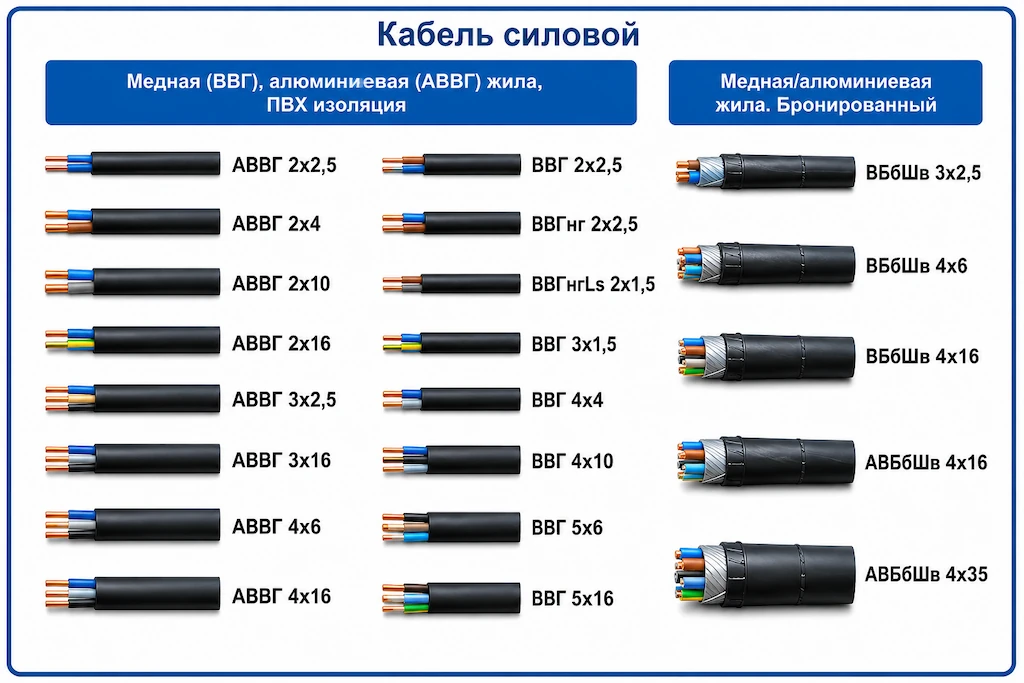

5. Основные марки силовых кабелей

Среди сотен марок выделим востребованные группы по типу изоляции и назначению. Представим расширенную номенклатуру с охватом сечений, упомянутых в ключах.

5.1. Кабели с ПВХ изоляцией

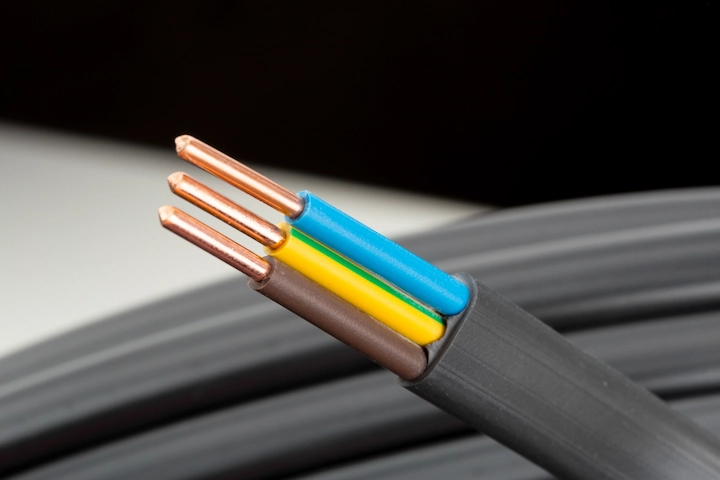

• ВВГ — медный, с ПВХ изоляцией и оболочкой, без брони. Для стационарной прокладки внутри помещений, в лотках, в гофре. Подробнее на странице кабель силовой с медной жилой. Типовые сечения: 2х1,5; 3х2,5; 4х16; 5х10 и др.
• ВВГнг — не распространяет горение, кабель силовой ввгнг.
• ВВГнг-LS — с низким дымо- и газовыделением.
• ВВГнг(А)-LS — категория А по групповой прокладке.
• ВВГнг-FRLS — огнестойкий, для систем противопожарной защиты.

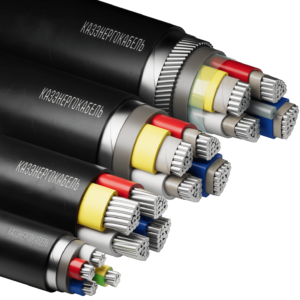

• АВВГ — с алюминиевыми жилами, ПВХ изоляция.
• АВБбШв — алюминиевый, бронированный стальными лентами, для прокладки в земле.
• ВБбШв — медный бронированный, аналогичное исполнение.
• ВБШвнг — не распространяющий горение, бронированный.
• ВБШвнг(А)-LS — бронированный ls, с низким дымовыделением.
• ПвВнг — изоляция из сшитого полиэтилена, оболочка ПВХ, негорючий.
• ВВГЭнг — экранированный, с медным экраном для защиты от помех.

5.2. Кабели с резиновой изоляцией

• КГ — гибкий с резиновой изоляцией и оболочкой, для подключения сварочных аппаратов и передвижных механизмов. Популярные сечения: 1х50, 1х70, 1х95, 1х120.
• КГтп — термостойкий, для горячих цехов и бань.
• КГвв — с ПВХ оболочкой.

5.3. Кабели с бумажной пропитанной изоляцией

• СБ, АСБ — с свинцовой оболочкой и броней из стальных лент, для прокладки в земле на напряжение до 10 кВ. Марки: АСБ 3х95, СБ 4х70 и пр.

5.4. Безгалогенные и огнестойкие

• ППГнг — без галогенов, не горючий.
• ППГнг-FRHF — огнестойкий и безгалогенный.
• FRHF, FRLS — огнестойкие модификации с соответствующим дымовыделением.

В дополнение к названным существуют марки для конкретных задач: силовой гибкий ВРГ с резиновой изоляцией в ПВХ оболочке; МКЭШ — монтажный многожильный экранированный; ВВГ-П — плоский. Для магистральных линий 10 кВ используют кабели типа ЦААБл, ЦСБл с бумажной изоляцией и алюминиевой оболочкой.

6. Технические параметры

Параметры, определяющие выбор силового кабеля, включают:

• номинальное напряжение: 0,66 кВ, 1 кВ, 3 кВ, 6 кВ, 10 кВ;
• сечение токопроводящих жил: от 0,5 мм² до 1000 мм²;
• количество жил: 1, 2, 3, 4, 5, 7 и более;
• материал жил: медь или алюминий;
• тип изоляции и оболочки;
• наружный диаметр и вес 1 метра — критичны при прокладке и заказе барабанов;
• длительно допустимый ток при прокладке на воздухе, в земле, в трубах;
• минимальный радиус изгиба;
• температура эксплуатации: от –60 °C для холодостойких исполнений до +90 °C для сшитого полиэтилена.

Срок службы кабелей с ПВХ изоляцией составляет не менее 30 лет, с сшитой полиэтиленовой — до 50 лет, с бумажной — около 25 лет при соблюдении условий.

7. Поставка, упаковка и биркование

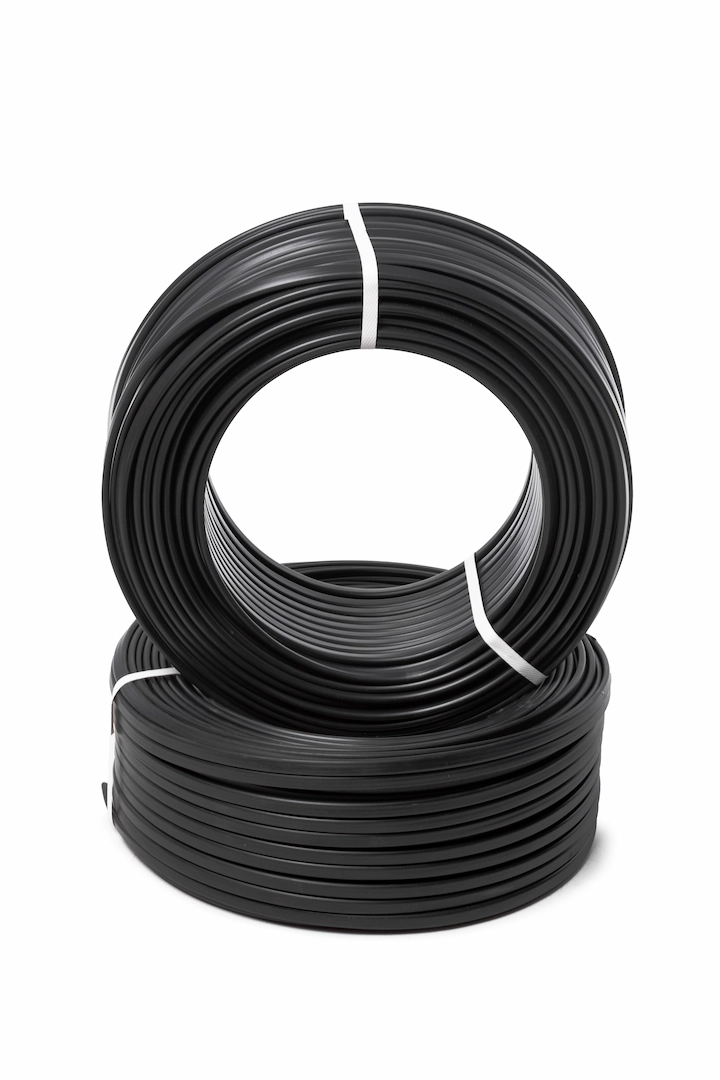

Заводская поставка осуществляется на деревянных или металлических барабанах, диаметр которых подбирается под сечение и общую длину. На каждом барабане закрепляется маркировочная бирка с указанием завода-изготовителя, марки, сечения, длины в метрах, массы брутто и нетто, даты выпуска и номера партии. Внутри барабана дублируется бирка для контроля после размотки. Длина кабеля в одном отрезке по заказу может составлять 100 м, 200 м, 500 м, 1000 м и более. Вес 1 м отражается в паспорте и необходим для расчёта нагрузки на конструкции и транспорт.

8. Выбор силового кабеля

Выбор кабеля силового — многофакторная задача. Необходимо учесть:

• номинальное напряжение сети — должно соответствовать или превышать напряжение контролируемой установки;
• расчётная нагрузка и номинальный ток — по ним подбирается сечение жилы;
• способ прокладки: в земле, в воздухе, в лотке, в гофре, в трубе, кабельной канализации;
• климатические условия: уличный, морозостойкий, холодостойкий;
• пожароопасные требования: не распространяющие горение, огнестойкие, безгалогенные;
• наличие или отсутствие брони и экрана;
• условия окружающей среды: химически агрессивные среды, повышенная влажность.

Для ответственных потребителей (пожарные насосы, дымоудаление) обязательно применять огнестойкие кабели, сохраняющие работоспособность в течение 180 минут. Для жилых зданий с массовым пребыванием людей — негорючие с низким дымовыделением (нг-LS) или безгалогенные (HF). Правильный выбор гарантирует минимальные потери и нагрев не выше нормы. Длительный номинальный ток для медного кабеля 3х1,5 мм² — около 27 А, для 3х2,5 мм² — 36 А, для 5х6 мм² — 42 А. Подробнее правила выбора и монтажа изложены в статье прокладка силового кабеля.

9. Правила прокладки

Прокладка силовых линий регламентируется ПУЭ, ГОСТ и СП. Основные принципы:

• в земле: глубина заложения не менее 0,7 м для кабелей до 10 кВ, для 35 кВ — 1 м. Траншея должна иметь песчаную подушку 10 см, защиту кирпичом или сигнальной лентой;
• расстояние между силовыми кабелями в траншее: для кабелей до 10 кВ между ними — не менее 0,1 м, при прокладке в одной траншее разнотипных кабелей — 0,5 м. Подробнее в статье расстояние между силовыми кабелями;
• в воздухе на эстакадах и в лотках: соблюдение расстояний, указанных в ПУЭ, крепление стяжками через 1–2 м, учёт провеса;
• в помещениях: открыто по строительным конструкциям, в кабель-каналах, в гофре. Минимальный радиус изгиба при монтаже — 6–10 наружных диаметров в зависимости от типа жил;
• проходы через стены и перекрытия выполняются в отрезках труб или гильз с уплотнением негорючими материалами;
• при прокладке в кабельной канализации и колодцах обеспечивается защита от воды и дренаж.

Крепление силовых кабелей осуществляется металлическими или нейлоновыми хомутами, скобами, дюбель-хомутами. На вертикальных участках дополнительно фиксируют для предотвращения сползания. При прокладке в земле кабель укладывают змейкой с запасом 1–3% длины для компенсации температурных расширений.

10. Соединение, разделка, заделка концов

Надёжное соединение силовых кабелей обеспечивают соединительные муфты. Для кабелей с бумажной изоляцией применяют термоусаживаемые или заливочные муфты; для пластмассовых — термоусаживаемые трубки, ленточные системы. Муфты подразделяются на соединительные, стопорные, переходные, концевые. При монтаже муфт выполняют разделку концов: снятие оболочки, ступенчатую зачистку изоляции, соединение жил гильзами. Гильзы опрессовывают или сваривают. Соединительная муфта восстанавливает изоляцию, оболочку и, при необходимости, экран и броню. Подключение к электрооборудованию выполняют наконечниками, обжатыми на жилах. Подробнее технология описана в материале соединение силовых кабелей.

Заделка концов в сухих помещениях может выполняться сухой заделкой с термоусадочными перчатками. В сырых и взрывоопасных зонах устанавливают герметичные муфты. Для одножильных кабелей с изоляцией из сшитого полиэтилена концевые муфты выполняются по технологии с конусом изоляции и автоматической регулировкой напряжения.

Заземление брони и экранов обязательно. Броня заземляется с обеих сторон линии, при одностороннем заземлении устраивают изолирующие прокладки для предотвращения образования экранирующих токов. Правила заземления изложены в ПУЭ.

11. Монтажные аксессуары и крепёж

Для качественного монтажа применяют множество элементов: клеммы, предохранители, гофру, трубы, протяжки. Маркировочные бирки закрепляют на каждом конце кабеля, в местах изменения направления трассы, с обеих сторон прохода через стены. Цветовая маркировка жил облегчает подключение: заземляющая жила — жёлто-зелёная, нейтраль — синий, фазные — коричневый, чёрный, серый. Четырёхжильный кабель имеет три фазных и нейтраль, если нужна заземляющая жила — берут пятижильный. В маркировке это отражено как «5 жил».

12. Эксплуатация, испытания и ремонт

В процессе эксплуатации кабельные линии проходят плановые испытания. Для кабелей до 500 В сопротивление изоляции измеряют мегаомметром на 1000 В, норма — не менее 0,5 МОм. Для кабелей на 1000 В и выше проводят испытания повышенным напряжением. Периодичность согласно ПУЭ: для наружных установок и особо опасных помещений — 1 раз в год, для остальных — 1 раз в 3 года. Результаты заносятся в паспорт линии. Перед включением после монтажа выполняют проверку целостности жил и фазировку.

Поиск повреждения при замыкании или обрыве осуществляют с помощью рефлектометра, прожигом изоляции или методом петли. После обнаружения места повреждения ремонт выполняют монтажом ремонтной муфты. При значительном износе линии производят замену участка, демонтаж старого кабеля и прокладку нового. Демонтаж начинают с отключения всех возможных источников питания и наложения заземления.

13. Таблицы сечений и токовых нагрузок

Ниже приведена таблица допустимых токов для медных кабелей с ПВХ изоляцией на воздухе, дополненная сечениями из ключей.

Для алюминиевых жил токи примерно на 28–30 % ниже. Например, алюминиевый кабель 5х25 мм² длительно проводит около 140 А на воздухе. При прокладке в земле токовые нагрузки выше за счёт лучшего охлаждения. Важно учитывать поправочные коэффициенты на температуру окружающей среды и групповую прокладку.

14. Конструктивные элементы в деталях

Токопроводящие жилы скручиваются в сердечник определённым шагом. Скрутка бывает правильная или неправильная, а для плоских кабелей жилы располагаются параллельно. Между изоляцией и броней находится внутренняя оболочка, а также возможно наличие заполнителя (корделя) для придания круглой формы. Броня из стальных оцинкованных лент накладывается спирально с перекрытием, обеспечивая защиту от механических повреждений. В маркировке «Б» означает ленточную броню, «К» — проволочную. Кабели без брони обозначаются буквой «Г».

В кабелях на напряжение 6–10 кВ используется поясная изоляция поверх скрученных жил. У экранированных кабелей экран может быть выполнен из медной ленты или медных проволок и предназначен для выравнивания электрического поля и защиты от помех. В марках с индексом «Э» экран обязательно заземляется.

15. Специальные исполнения

Для сурового климата выпускаются холодостойкие и морозостойкие модификации с полиэтиленовой оболочкой, сохраняющие гибкость до –60 °C. Морозостойкий кабель маркируется дополнительным индексом «ХЛ». Для опасных сред — негорючие и безгалогенные составы, не выделяющие едких газов. Для прокладки в колодцах, сырых местах и на эстакадах применяют самонесущие конструкции с броней. Для подводных переходов используют кабели с проволочной броней «К». Для вертикальной прокладки в шахтах применяют кабели с дополнительным усилением и малой массой 1 метра.

16. Кабели для стационарной и подвижной прокладки

Для стационарной прокладки внутри зданий, под штукатуркой, в трубах и лотках преимущественно выбирают ВВГ, ВВГнг, АВВГ. Для временных подключений и переносных электроприёмников — гибкие КГ, КГтп, силовой гибкий ВРГ. Отличие в классе гибкости жилы: для статики — 1 или 2 класс, для подвижности — 5 или 6 класс по ГОСТ 22483. Многопроволочные жилы класса 5 допускают многократные изгибы без обрыва, что необходимо для сварочных кабелей КГ 1х50, КГ 1х70 и аналогичных.

17. Нормативная документация и сертификаты

Производство силовых кабелей ведётся по межгосударственным стандартам: ГОСТ 31996-2012 — кабели с пластмассовой изоляцией на напряжение до 10 кВ, ГОСТ 24334-2020 — кабели с бумажной пропитанной изоляцией. Технические условия регулируют специальные марки. На каждую партию оформляется сертификат соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и паспорт. В паспорте указываются фактические параметры, результаты испытаний, срок службы, даты изготовления. ОКПД 2 для силовых кабелей — 27.32.13 «Кабели силовые для стационарной прокладки на напряжение до 1 кВ».

18. Заключение

Силовой кабель — фундамент любой электрической сети. Знание марок, расшифровки, материалов и правил прокладки позволяет выполнить надёжный монтаж, избежать аварий и обеспечить долговечность. Правильный выбор сечения, защита от перегрузок, своевременные испытания и качественное соединение с применением сертифицированных муфт продлевают срок службы и гарантируют безопасность. Информацию о доступных марках и производителях можно найти в каталогах: силовые кабели производство, кабель силовой с медной жилой, кабель силовой ввгнг. Подробные руководства по прокладке и соединению размещены на нашем сайте.
