Прокладка силового кабеля: нормы, способы и правила монтажа

Надёжность электроснабжения предприятия или жилого дома определяется не только качеством проводниковой продукции, но и соблюдением технологии укладки. Грамотная прокладка силового кабеля предотвращает перегрев, механические повреждения и помехи в смежных линиях. В статье рассмотрены все основные способы трассировки — от земляных работ до открытой фиксации по стенам, с опорой на действующие нормативы, таблицы расстояний и требования к совместной укладке с контрольными, слаботочными и оптическими кабелями. Подробный обзор марок и конструкций доступен в материале подробно про силовые кабели.

1. Нормативная база и общие требования

Прокладка силового кабеля регламентируется главой 2.3 ПУЭ, СП 76.13330.2016 «Электротехнические устройства», СП 40‑102‑2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации с применением полимерных материалов» (в части пересечений), типовыми технологическими картами. Для составления смет применяют сборники ГЭСН 81‑02‑08 и ГЭСНм 81‑03‑08. Основной принцип — обеспечение расчётного охлаждения, защита от механического воздействия и нераспространение горения при групповой укладке.

На практике выбор способа прокладки определяется тремя факторами: условиями трассы (грунт, наличие коммуникаций, пересечения), категорией помещения или зоны по пожарной и взрывоопасности, а также требованиями к ремонтопригодности и защите от внешних воздействий. Перед началом работ изучают проектную документацию, в которой указывают тип кабеля, сечение, способ и трассу. Любое отступление от проекта, особенно в части глубины заложения или расстояний до инженерных коммуникаций, требует согласования с проектной организацией. Каждая линия после завершения работ подлежит приёмо-сдаточным испытаниям.

2. Классификация способов прокладки

Все способы делятся на предназначенные для стационарной и нестационарной прокладки. Стационарные линии фиксируют неподвижно в земле, стенах, лотках, эстакадах. Нестационарной прокладки требуют временные подключения строительных механизмов, генераторов, сварочных постов и гибких токоподводов. Для нестационарной прокладки применяют гибкие кабели с резиновой изоляцией и многопроволочными жилами класса 5 по ГОСТ 22483, способные выдерживать многократные изгибы и воздействие агрессивных сред (масла, влага). К ним относят марки КГ, КГтп, КГ‑ХЛ.

При выборе способа удобно отталкиваться от условий эксплуатации:

• подземная прокладка — бронированные стальными лентами (ВБбШв, АВБбШв) или кабели в защитной полиэтиленовой оболочке; применяют там, где нужна максимальная защита от внешних воздействий и нет ограничений на земляные работы;
• воздушная прокладка — самонесущие изолированные провода (СИП) или кабели с несущим тросом; выбирают, когда земляные работы невозможны или экономически невыгодны, а также на длинных прямых участках;
• наружная прокладка по фасадам и опорам — в оболочке из светостабилизированного полиэтилена, стойкой к ультрафиолету, например, марки с индексом «ХЛ» для холодного климата;
• прокладка в доме и квартире — негорючие марки с низким дымовыделением: ВВГнг‑LS, ВВГнг‑FRLS, ППГнг(А)‑FRHF; при этом важна не только пожарная безопасность, но и удобство замены участка при ремонте.

Прокладка внешняя, например по фасаду здания, предъявляет жёсткие требования к стойкости оболочки против солнечного излучения и атмосферных осадков. Прокладка в земле нормы глубины и защиты требует безусловного соблюдения, так как даже незначительное заглубление меньше проектного приводит к механическому повреждению при земляных работах.

3. Прокладка в траншее и грунте

Традиционный метод для распределительных сетей до 10 кВ, который применяют на свободных от застройки участках и там, где допустимо вскрытие поверхности. Глубина траншеи для прокладки в грунте должна быть не менее 0,7 м для кабелей до 10 кВ, а при пересечении автомобильных дорог — 1,0 м. В скальных и мёрзлых грунтах допускается уменьшение глубины до 0,6 м при условии дополнительной защиты плитами. Дно выстилается песчаной подушкой толщиной 10–15 см, после укладки проводника его засыпают таким же слоем песка, затем чистым грунтом с послойным уплотнением через каждые 20 см. Обязательна укладка сигнальной ленты на высоте 25 см от кабеля либо защитного слоя красного кирпича. Расстояние между силовыми кабелями в траншее регулирует ПУЭ: между кабелями до 10 кВ — не менее 0,1 м в свету, а при совместной прокладке силовых и слаботочных нормы увеличиваются до 0,5 м. Подробнее эти нормы раскрыты в статье расстояние между силовыми кабелями.

Для подземной прокладки бронированного кабеля сечением жилой кВ (например, 4×150, 4×240) используют ленточную броню из двух стальных оцинкованных лент, наложенных спирально с перекрытием. Это обеспечивает защиту от механических повреждений, грызунов и давления грунта. Если трасса прокладывается вблизи фундаментов, корней деревьев или в одной траншее с теплотрассой, проектом предусматривают отступы. Прокладка в земле цена складывается из объёма земляных работ, типа грунта, необходимости в креплении стенок траншеи, а также стоимости защитных материалов (песок, лента, кирпич). На сложных участках применяют горизонтально-направленное бурение, что заметно удорожает проект, но позволяет обойтись без вскрытия поверхности — это оправдано при пересечении дорог, железнодорожных путей и водоёмов.

Типичные ошибки при прокладке в траншее: засыпка кабеля строительным мусором или щебнем вместо песка, отсутствие сигнальной ленты, укладка без запаса по длине на поворотах и у муфт, а также попытки уложить кабель при отрицательных температурах без предварительного прогрева.

4. Прокладка в трубах, блоках и коллекторах

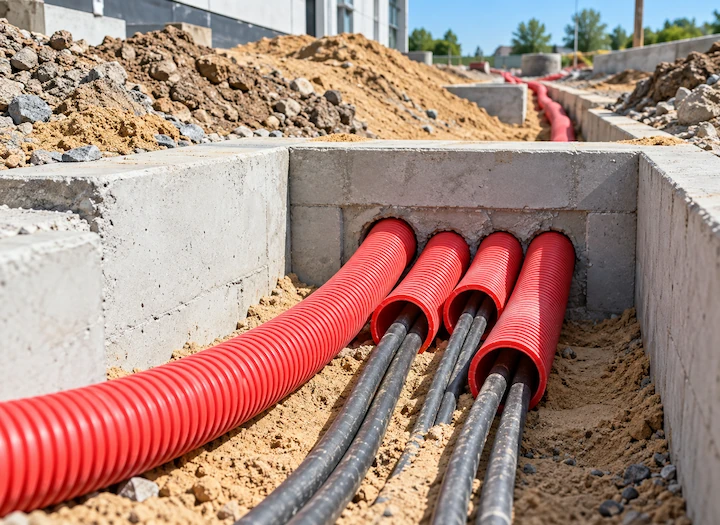

При пересечении дорог, подземных коммуникаций или для защиты от агрессивной химически активной среды силовые линии затягивают в ПНД трубу или асбоцементную гильзу. Для прокладки в трубах нормы ПУЭ требуют, чтобы внутренний диаметр трубы был не менее 1,5 наружного диаметра кабеля для одиночной затяжки, и не менее 2,0 для пучка из нескольких проводов. Прокладка в ПНД трубе диаметром 63–200 мм удобна при бестраншейном бурении: труба проходит сквозь грунт без вскрытия поверхности. В коллекторе пересечения и ответвления кабельных линий развешивают на полках, обеспечивая расстояние между силовым и контрольным кабелем 0,5 м при отсутствии сплошной перегородки.

Прокладка в канализации кабельной организуется в блоках из нескольких рядов труб или коллекторов, причём каждый блок предназначен для определённого типа кабелей: силовых, связи, пожарной сигнализации. Затяжку ведут с помощью стального тросика с чулком охватом за оболочку; усилие тяжения контролируют динамометром и не превышают 30 Н/мм² сечения медных жил. Перед затяжкой трубу проверяют на проходимость протяжкой контрольного цилиндра, а внутреннюю поверхность очищают от заусенцев: повреждение оболочки о край трубы — самая частая причина отказа на таких участках. Для длинных трасс применяют промежуточные протяжные камеры.

5. Прокладка на эстакаде и в лотках

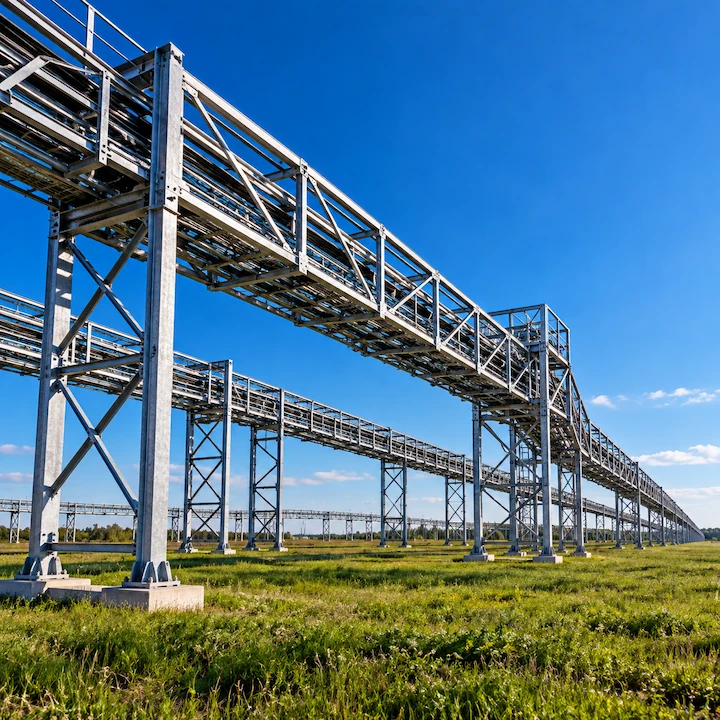

На промышленных площадках силовые трассы выносят на металлические или железобетонные эстакады — это удобно для осмотра и ремонта, а также снижает влияние грунтовых вод и блуждающих токов. При прокладке на эстакаде расстояние между взаиморезервируемых цепей должно исключать их одновременное повреждение при падении посторонних предметов или коротком замыкании. Для этого линии разносят в разные плоскости или на противоположные стороны эстакады. В лотках пуэ предписывает заполнение не более 40% поперечного сечения лотка для одиночных кабелей и до 30% для групповой укладки с учётом коэффициентов снижения токовой нагрузки.

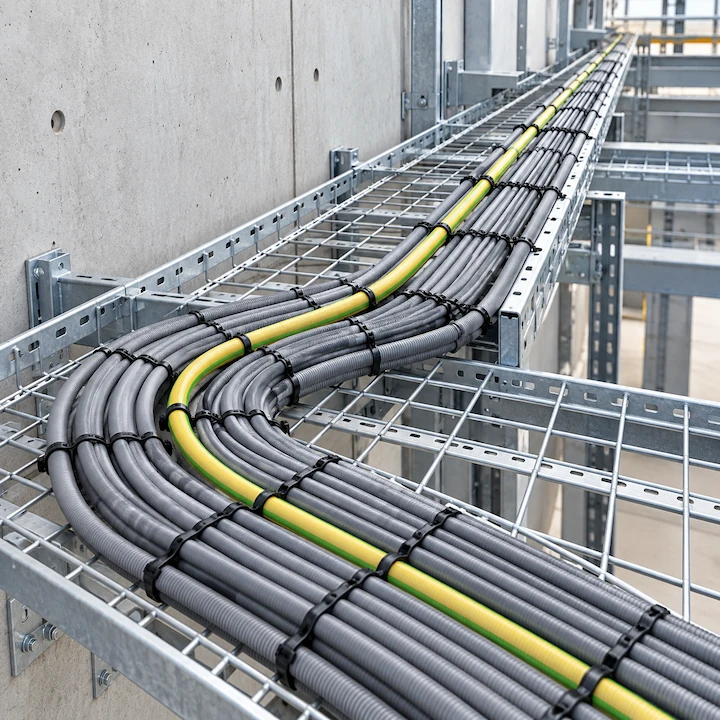

В лотках небронированные проводники фиксируют нейлоновыми стяжками с шагом 1–1,5 м по горизонтали и каждый метр на вертикальных подъёмах. Кабели с бумажной пропитанной изоляцией на эстакадах дополнительно защищают от солнечного нагрева светлыми экранами. При прокладке в лотках важно заранее продумать порядок укладки: сначала монтируют кабели верхнего яруса, затем нижних, иначе протяжка будет затруднена. Крепление должно быть достаточно плотным, чтобы кабель не смещался при КЗ, но не передавливало оболочку.

6. Прокладка в помещениях, в каналах и коробах

Внутри зданий проводку ведут открыто по стенам, в пластиковых кабель‑каналах, металлических коробах или скрыто в штрабах. Открытая прокладка по строительным основаниям допустима только для негорючих марок на высоте не менее 2,3 м от пола либо при условии ограждения. В административных и жилых зданиях широко применяют ВВГнг‑LS прокладка в лотках, по перфорированным профилям или прямо по потолкам за подвесными конструкциями.

Для защиты от механических воздействий используют прокладку в гофре из самозатухающего ПВХ или ПНД. Прокладка в гофре цена рассчитывается путём суммирования стоимости гофротрубы, дюбель‑хомутов и монтажных работ; этот способ обеспечивает лёгкую замену вышедшего из строя участка. В квартире прокладка силового кабеля сечением 3×2,5 для розеточных групп реализуется в штробах глубиной не менее 20 мм с последующей заделкой штукатуркой, либо в пустотах каркасных перегородок в гофротрубе. Проходы через стены и перекрытия обязательно заделывают гильзами с уплотнением негорючей пеной — это преграда для распространения огня по кабелю. При скрытой прокладке важно помнить, что штробление несущих стен и перекрытий с ослаблением арматуры недопустимо, а горизонтальные штробы в несущих стенах ограничены по длине.

7. Воздушная прокладка

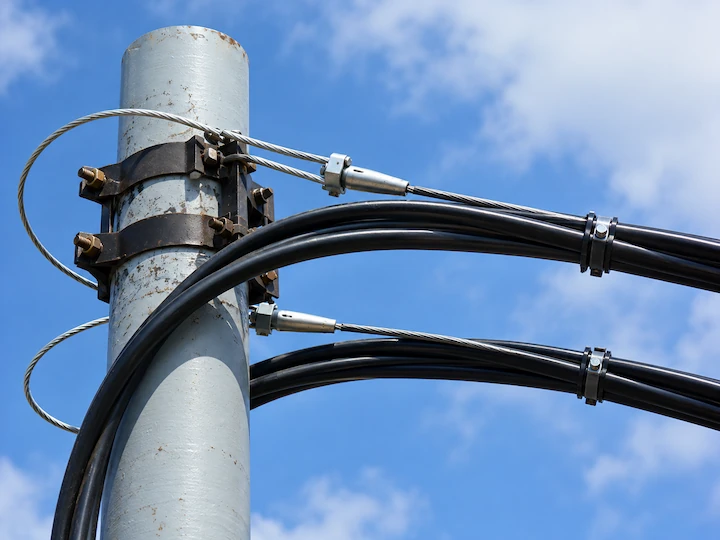

Для воздушной прокладки служат самонесущие изолированные провода СИП‑1, СИП‑2, а также кабель с несущим тросом, подвешенный на опорах или фасадах. Этот способ дешевле подземного, не требует земляных работ, но требует соблюдения вертикальных и горизонтальных габаритов над землёй и до зданий. Например, над пешеходной зоной высота должна составлять не менее 5,0 м, над проезжей частью — не менее 6,0 м. Прокладка для наружной прокладки кабеля 10 кВ по фасаду допустима только в полиэтиленовой оболочке, стойкой к ультрафиолету. Для прокладки на улице в качестве временной запитки мероприятий или строительной площадки часто берут гибкий КГ или ВРГ, при этом следят, чтобы провод не касался острых кромок и не находился в зоне движения транспорта. Воздушный способ оправдан при подключении удалённых объектов, где рытьё траншеи нерентабельно, но требует учёта ветровых и гололёдных нагрузок на несущий трос и опоры.

8. Прокладка кабелей из сшитого полиэтилена и на 10 кВ

Кабели с изоляцией из сшитого полиэтилена допускают нагрев жил до 90 °C в продолжительном режиме, что на 20 °C выше, чем у ПВХ. Это позволяет пропускать больший ток через то же сечение или уменьшить сечение при равной нагрузке. При прокладке 10 кВ в траншее руководствуются отдельными нормами: требуется усиленная песчаная подушка и защита бетонными плитами. Прокладка кабеля 10 кВ и выше в тоннеле выполняется на отдельных полках с несгораемыми перегородками через каждые 20–30 м, чтобы локализовать возможный пожар. Для изоляции из СПЭ характерна высокая стойкость к влаге, поэтому такие кабели повсеместно выбираются для подземной прокладки без дополнительной герметизации, в отличие от бумажно‑пропитанных аналогов. Однако СПЭ чувствителен к механическим повреждениям и продавливанию, поэтому защита плитами и соблюдение радиусов изгиба здесь особенно важны.

9. Совместная прокладка силовых, контрольных, слаботочных и оптических линий

Один из сложнейших участков — организация параллельной прокладки силовых и слаботочных сетей. ПУЭ устанавливает минимальные расстояния в свету:

• между силовыми и контрольными кабелями — 0,5 м без перегородки, 0,1 м при наличии сплошной несгораемой перегородки;
• между силовыми до 1 кВ и кабелями связи, включая витую пару — 0,5 м; для экранированной витой пары допустимо сокращение до 0,2 м;
• оптический кабель в неметаллической оболочке разрешено прокладывать на расстоянии 0,25 м от силовых до 1 кВ, при металлической броне оптики — 0,2 м;
• кабели пожарной сигнализации и оповещения должны отстоять от силовых не менее чем на 0,5 м без разделительной перегородки;
• осветительные сети при совместной прокладке с силовыми до 1 кВ допускается размещать вплотную, если изоляция выдерживает номинальное напряжение, но с обязательным отделением нейтрали и защитного проводника.

При невозможности выдержать указанные дистанции между силовыми и слаботочными нормами, применяют защитные короба или трубы, которые служат сплошной несгораемой перегородкой. Совместная прокладка силового и слаботочного кабеля пуэ регламентирует и для взрывоопасных зон: там правила ещё строже, а слаботочные цепи должны быть искробезопасными. Все детали о совмещении с контрольными цепями собраны в специальном руководстве расстояние между силовым и контрольным кабелем.

10. Прокладка в лотках пучками, параллельная и взаиморезервируемых

Пучковая прокладка нескольких кабелей в одном лотке допустима только при условии корректировки длительно допустимого тока умножением на коэффициент 0,6–0,8 в зависимости от числа проводников и их взаимного расположения. Параллельная прокладка более трёх кабелей в лотке пуэ требует распределения их в один слой либо разделения на группы высотой не более 100 мм. Взаиморезервируемых линий, питающих ответственных потребителей, разносят в разные лотки или даже в разные траншеи, чтобы исключить одновременное аварийное отключение.

При монтаже обязательно используют ролики для прокладки кабеля на поворотах трассы: они снижают трение, предотвращают повреждение оболочки и облегчают протяжку длинномерных отрезков. Плотная укладка без запаса на тепловое удлинение и на поворотах — одна из типичных ошибок: при нагреве кабель удлиняется и начинает давить на крепление или деформировать изоляцию в месте изгиба.

11. Технология монтажа и ГЭСН

Все работы по прокладке силового кабеля нормируются по ГЭСН 81‑02‑08‑2017 «Электротехнические установки». Смета включает разработку траншей, устройство постели из песка, раскатку с барабана, монтаж муфт, концевое оконцевание и приёмо-сдаточные испытания.

Работы удобно вести в такой последовательности: разметка трассы и проверка отсутствия подземных коммуникаций, подготовка траншеи или крепёжной системы, доставка и раскладка барабанов, протяжка или укладка, монтаж соединительных и концевых муфт, засыпка и установка сигнальных знаков, испытания и сдача. При затяжке в ПНД трубу задействуют лебёдки с ограничителем тягового усилия, а также смазку на водной основе для снижения трения. Раскаточные ролики располагают с шагом 3–5 м на прямых участках и 1–2 м на поворотах, чтобы кабель скользил, а не тёрся о землю. Монтажная работа должна выполняться при температуре окружающего воздуха не ниже –15 °C для ПВХ‑изоляции и –30 °C для полиэтилена; при более низких температурах проводят предварительный прогрев бухт в течение 12–24 часов. После укладки выполняют разделку концов, подключение к аппаратам и обязательную проверку целостности жил и сопротивления изоляции мегаомметром на 1000 В. Результаты заносятся в паспорт кабельной линии.

12. Требования к условиям прокладки и радиусы изгиба

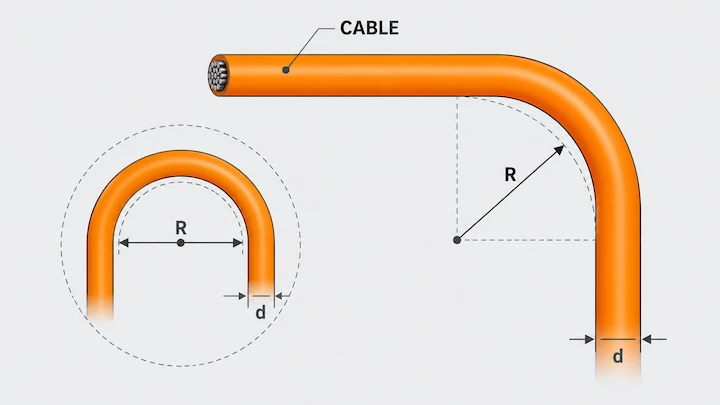

При прокладке по стенам, в лотках и траншеях выдерживают минимальный радиус изгиба, который для кабелей с однопроволочными жилами составляет 10 наружных диаметров, для многопроволочных — 7–8 диаметров, для гибких силовых (КГ, КГтп) — не менее 5 диаметров. Нарушение этого правила приводит к повреждению изоляции и образованию внутренних трещин. Вблизи труб отопления и горячего водоснабжения отступ должен быть не менее 1,0 м, чтобы исключить дополнительный нагрев и деформацию оболочки. В тоннеле и коллекторе силовые кабели подвешивают над слаботочными, а оптические — над силовыми, так как оптоволокно наименее подвержено влиянию электромагнитных полей. Прокладка кабеля в доме сечением 4×16 мм² для питания электроплит требует отдельной гофрированной трубы и обязательной защиты УЗО на вводе. При укладке в земле с высоким уровнем грунтовых вод дополнительно проводят герметизацию муфт термоусаживаемыми трубками с внутренним клеевым слоем.

При выборе сечения под конкретные условия недостаточно ориентироваться только на длительно допустимый ток: нужно учитывать способ прокладки (в земле, в воздухе, в трубе, в пучке), температуру окружающей среды, число совместно проложенных кабелей и наличие защитных покрытий. Кабели в земле охлаждаются лучше, чем в воздухе, но при групповой прокладке и плохой теплопроводности грунта токовая нагрузка снижается.

13. Испытания после прокладки

Каждая вновь смонтированная кабельная линия подвергается приёмо-сдаточным испытаниям в объёме, предусмотренном ПУЭ и ПТЭЭП. Для силовых кабелей до 1 кВ измеряют сопротивление изоляции мегаомметром на 1000 В — оно должно быть не менее 0,5 МОм. Затем проводят испытание повышенным напряжением 1000 В частотой 50 Гц в течение 1 минуты. Для кабелей 6–10 кВ выполняют прожиг изоляции постоянным напряжением 60 кВ для бумажно‑пропитанных и 50 кВ для пластмассовых. Только после положительных результатов всех этапов линию вводят в эксплуатацию.

14. Заключение

Соблюдение правил прокладки силового кабеля гарантирует пожарную безопасность, стабильность электроснабжения и долговечность сети. Нормативы ПУЭ, таблицы расстояний для совместной укладки с витой парой, оптикой, пожарной сигнализацией и контрольными цепями обеспечивают безаварийную работу. Полный перечень силовых марок представлен в каталоге силового кабеля. Детальные рекомендации по каждой марке и среде монтажа можно найти в соответствующих разделах нашего сайта.
