Прокладка кабеля связи: нормы, способы и требования

Надёжность передачи данных и голоса в сетях общего пользования, ведомственных и корпоративных линиях определяется не только качеством проводника, но и соблюдением методов укладки. Прокладка кабеля связи выполняется в грунте, канализации, по воздуху, внутри зданий, и для каждого способа существуют свои нормативы, глубины заложения и правила монтажа. В статье разберём ключевые требования, опираясь на ПУЭ, СП, ГОСТ и типовые технологические карты. Общие сведения о марках и конструкциях собраны в материале про кабель связи.

1. Нормативная база

Строительство и реконструкция линий связи регламентируются несколькими группами документов. Основные из них:

• Правила устройства электроустановок (ПУЭ), глава 2.3 «Кабельные линии напряжением до 500 кВ» и глава 2.4 «Воздушные линии электропередачи»;
• СП 76.13330.2016 «Электротехнические устройства»;
• СП 134.13330.2012 «Системы связи объектов недвижимости»;
• РД 45.120-2000 «Нормы технологического проектирования. Линейно-кабельные сооружения»;
• ГОСТ Р 21.1703-2000 «Система проектной документации для строительства. Правила выполнения рабочей документации проводных средств связи»;
• ГОСТ 31565-2012 на пожарную безопасность кабельных изделий (для внутренней прокладки);
• ГЭСН 81-02-34-2001 «Сооружения связи» и ГЭСНм 81-03-10-2020 «Монтаж оборудования связи».

Эти нормы задают минимальную глубину траншей, расстояния до других коммуникаций, радиусы изгиба, способы защиты от механических повреждений. При проектировании учитывают климатический район, тип грунта, наличие блуждающих токов и перспективу расширения сети.

2. Виды кабелей связи и особенности их прокладки

Современные сети строятся на основе нескольких типов проводников. Каждый из них предъявляет свои требования к укладке.

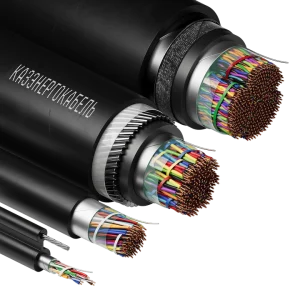

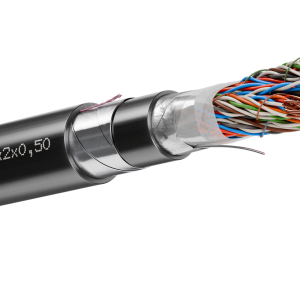

• Телефонный кабель — многопарный медный проводник ТПП, ТППэп. Используется в городских распределительных сетях. Прокладывается в канализации, коллекторах, по воздуху на тросе, а в бронированном варианте — в грунте.
• Оптический кабель — волоконно-оптический проводник для магистральных и внутриобъектовых линий. Чувствителен к растяжению и изгибам, требует защиты от грызунов и влаги. Подробно методы раскрыты в руководстве прокладка оптического кабеля.
• Кабель связи ВП — воздушный провод с несущим тросом для подвески на опорах. Примеры — ВП 2х2х0,5, представленные в разделе кабель связи ВП.
• Витая пара UTP/FTP — для структурированных кабельных сетей внутри зданий. Прокладка ведётся в лотках, коробах, кабель-каналах с соблюдением расстояний до силовых линий.

3. Способы прокладки

Выбор способа зависит от условий трассы. Основные варианты:

• Подземная прокладка — в траншеях, с защитой или без. Для прокладки в грунте применяют бронированные кабели либо небронированные в ПНД трубах.
• Прокладка в кабельной канализации — в асбестоцементных или полиэтиленовых трубах, блоках, коллекторах. Характерна для городских телефонных сетей.
• Воздушная подвеска — на опорах, по столбам, с креплением к несущему тросу. Часто используется для волоконно-оптических линий и самонесущих проводов.
• Внутренняя прокладка — по стенам, в лотках, за подвесными потолками, в кабель-каналах.

4. Требования к прокладке в земле и глубина заложения

Подземная укладка — надёжный способ, но требующий точного соблюдения глубин. Минимальная глубина траншеи для кабелей связи зависит от категории линии и типа грунта.

Нормы глубины в земле предусматривают также устройство песчаной подушки толщиной 10–15 см и сигнальной ленты. При параллельной прокладке нескольких линий расстояние между ними в свету должно быть не менее 0,1 м для силовых и 0,5 м для совместной укладки с контрольными. Если в одной траншее прокладывают несколько кабелей связи, их укладывают змейкой без натяжения, сверху засыпают песком, затем мягким грунтом и сигнальной лентой. Для защиты от блуждающих токов на броню кабеля наносят дополнительный защитный покров или применяют катодную защиту.

5. Прокладка в кабельной канализации и трубах

В городах основным способом является прокладка в кабельной канализации. Свободные каналы асбестоцементных или ПНД труб выбирают в середине блока по вертикали и у края по горизонтали. В одном канале допускается не более пяти-шести оптических кабелей. Затяжку выполняют стальной проволокой с чулком, усилие тяжения контролируют динамометром. Для телефонных многопарных кабелей важно не превышать 50 Н на мм² сечения медных жил. Перед затяжкой канал очищают от мусора, края труб зачищают от заусенцев.

Прокладка в трубах применяется для защиты кабеля на переходах, под дорогами, при вводе в здание. Трубы укладывают с уклоном для стока конденсата. Диаметр трубы должен быть не менее 1,5 наружного диаметра кабеля. В одной трубе протягивают один кабель, за исключением специально оговорённых случаев. При затяжке используют смазку на водной основе, не агрессивную к оболочке. Места стыков труб герметизируют.

6. Воздушная подвеска кабеля связи

Воздушный способ прокладки применяется на участках, где рытьё траншей затруднено или экономически нецелесообразно. Кабель крепится к стальному оцинкованному тросу или используется самонесущий провод со встроенным несущим элементом. Для телефонных и оптических линий часто применяют подвесной кабель ВП. Высота подвеса над пешеходной зоной должна быть не менее 4,0 м, над проезжей частью — не менее 5,5 м. Расстояние между опорами варьируется от 25 до 50 м в зависимости от сечения и климатического района. Натяжение троса выполняют с контролем стрелы провеса, чтобы исключить обрыв при гололёдных нагрузках.

При подвесе на опорах высоковольтных линий обязательно применяют диэлектрический кабель, исключающий наведение потенциала. Крепление к столбу выполняют анкерными зажимами. Ввод в здание с воздушной линии осуществляют через стеновую гильзу с капельником, предотвращающим затекание воды. Подробно эти аспекты рассмотрены в статье прокладка телефонного кабеля.

7. Прокладка телефонного кабеля

Телефонные линии местной связи монтируют по схожим принципам, но с учётом электрических параметров. Для них критично соблюдение расстояний до силовых кабелей — не менее 0,5 м. При воздушной подвеске используют трос, а в грунте — бронированные версии. Важно помнить, что телефонный кабель нельзя пережимать хомутами без прокладок, так как это приводит к ухудшению характеристик. Прозвонку целостности жил мультиметром выполняют после укладки, а сопротивление изоляции должно быть не менее 5000 МОм·км. Для многопарных кабелей маркировка пар должна сохраняться по всей длине трассы; при сращивании муфтами строго соблюдают цветовую схему.

8. Особенности прокладки оптического и волоконно-оптического кабеля

Оптический кабель требует особой аккуратности. Радиус изгиба при монтаже — не менее 20 диаметров, после монтажа — 10 диаметров. Температура прокладки для полиэтиленовой оболочки не ниже –15 °C. Для внутренней прокладки выбирают LSZH-оболочку, не распространяющую горение. В зданиях оптику ведут по лоткам, закрепляя стяжками. Методы описаны в руководстве прокладка оптического кабеля. После укладки волоконно-оптического кабеля проводят рефлектометрические измерения: затухание на длине волны 1310 нм не должно превышать 0,35 дБ/км, на 1550 нм — 0,22 дБ/км. Сварку волокон выполняют в муфтах, которые герметизируют и защищают от влаги.

9. Внутренняя прокладка и ввод в здание

Для внутренней прокладки действуют требования пожарной безопасности. Кабель должен быть с оболочкой, не распространяющей горение (нг-LS, LSZH). Трассу прокладывают в кабель-каналах, гофротрубах, лотках. Расстояние до силовых цепей — не менее 0,5 м, при установке перегородки — 0,1 м. Ввод в здание выполняют через закладную гильзу, герметизируя ввод от влаги. Проходы через стены заделывают негорючими материалами. При вертикальной прокладке кабель дополнительно крепят через каждые 1–1,5 м, чтобы исключить сползание. Открытую проводку ведут на высоте не ниже 2,5 м от пола. Скрытая прокладка в штрабах допускается только для кабелей, имеющих соответствующую маркировку.

10. Совместная прокладка с силовыми кабелями: нормы расстояний

Прокладка линий связи вблизи силовых цепей регламентируется ПУЭ. Расстояние между ними без разделительной перегородки должно быть не менее 0,5 м в земле и воздухе. При использовании экранированного кабеля связи дистанцию можно сократить до 0,2 м. Совместная прокладка в одной траншее допускается при условии разделения слоем песка и сигнальной лентой. В лотках силовой и слаботочный кабель размещают в разных отсеках, разделённых металлической перегородкой. Нарушение этих норм приводит к наводкам, которые особенно заметны в телефонных линиях.

11. Сметные нормативы ГЭСН

Стоимость работ по прокладке кабеля связи рассчитывают по ГЭСН 81-02-34-2001. В смету включают земляные работы, устройство постели из песка, раскатку, установку муфт, измерения. Для подвески на опорах применяют нормы ГЭСНм 81-03-10. Например, расценка на прокладку оптического кабеля в канализации зависит от числа волокон и длины. При составлении сметы учитывают коэффициенты на стеснённость и климат. Отдельно нормируют монтаж муфт, концевых разделок и подключение к кроссовому оборудованию. В смету также закладывают затраты на восстановление благоустройства после земляных работ.

12. Типовые ошибки и контроль качества

Частые нарушения при прокладке: недостаточная глубина траншеи, отсутствие песчаной подушки, превышение усилия тяжения, излом волокон из-за несоблюдения радиуса изгиба, плохая герметизация муфт. Для контроля качества применяют визуальный осмотр трассы, измерение сопротивления изоляции, рефлектометрию оптических линий. При приёмке линии оформляют протокол испытаний и паспорт. Без положительных результатов проверок линию не подключают к эксплуатации.

13. Схема и обозначения

Проектная документация содержит схему трассы с привязкой к местности, отметками глубин, типами муфт. Кабели связи обозначают условными знаками по ГОСТ 21.406-88. На схеме указывают марку, число жил, номер линии. По окончании работ на кабель наносят маркировочные бирки с обозначением трассы, сечения, даты монтажа. Бирки закрепляют на концах и в местах поворотов. Схема ввода в здание детализирует способ прохода через фундамент и заделку гильзы.

14. Заключение

Соблюдение норм прокладки кабеля связи — гарантия долговечности и надёжности линии. Будь то телефонная пара, оптическое волокно или витая пара, требования по глубине, расстояниям и защите от внешних воздействий должны строго соблюдаться. Для выбора конкретных марок и комплектующих обращайтесь к специализированным источникам.
