Прокладка оптического кабеля: правила, способы, монтаж и нормы
Прокладка оптического кабеля — ответственный этап строительства сети, определяющий её пропускную способность и срок службы. Стеклянное волокно требует аккуратного обращения, соблюдения радиусов изгиба и условий окружающей среды. В этой статье собраны действующие нормативы, технологии для разных сред и практические рекомендации по монтажу. Полный перечень заводских исполнений представлен в разделе оптический кабель.
1. Нормативная база и общие правила
Монтаж волоконно-оптических линий связи регламентирован сводом документов: СП 134.13330.2012 «Системы связи объектов недвижимости», ПУЭ (главы 2.3, 2.4), РД 45.120-2000. Нормы задают глубину заложения, расстояния до инженерных коммуникаций, требования к муфтам и пожарной безопасности. Инструкция по монтажу от завода-изготовителя содержит детали для конкретной марки кабеля. Перед началом работ обязательно изучают проектную и рабочую документацию, в которой отражены трассы, число волокон и типы соединительных муфт. Любое отступление от проекта требует согласования. Для сметных расчётов применяют сборники ГЭСН на монтаж оборудования связи, в которых учтены затраты на раскатку, натяжение, установку муфт и подключение.
2. Виды прокладки и условия применения
Способ прокладки выбирают исходя из назначения линии и окружающей среды. Выделяют несколько основных вариантов:
- для внешней прокладки — по воздуху, в грунте, канализации, под водой;
- для внутренней прокладки — внутри зданий, в лотках, кабель-каналах;
- для прокладки в грунт — бронированные модели, стойкие к сдавливанию;
- для прокладки в кабельной канализации — с усиленной полиэтиленовой оболочкой;
- для прокладки внутри помещений — негорючие LSZH-композиции;
- для вертикальной прокладки — с дополнительным креплением и облегчённой конструкцией.
Каждый тип предъявляет свои требования к радиусу изгиба, температуре прокладки и защите. Углублённое описание типов волокон и их характеристик дано в материале подробно про оптический кабель. Внешние прокладки часто выполняют бронированным проводом, а уличная прокладка самонесущего оптического кабеля позволяет обходиться без дополнительного троса. Для внутренней прокладки обязательны сертификаты пожарной безопасности, особенно в местах массового пребывания людей.
3. Подготовка к монтажу: инструмент и условия
Набор для монтажа включает широкий перечень приспособлений:
- раскаточные ролики с полимерным покрытием, домкрат для барабана;
- лебёдку с динамометром, контролирующим усилие тяжения;
- оптический сварочный аппарат или механические соединители;
- рефлектометр OTDR для измерения параметров волокна;
- стандартный набор инструментов: стриппер для снятия оболочки, ножницы, кримпер для разъёмов, бокорезы;
- комплект ввода в муфту, включающий герметизирующие кольца и термоусадочные трубки;
- кроссовое оборудование и адаптеры.

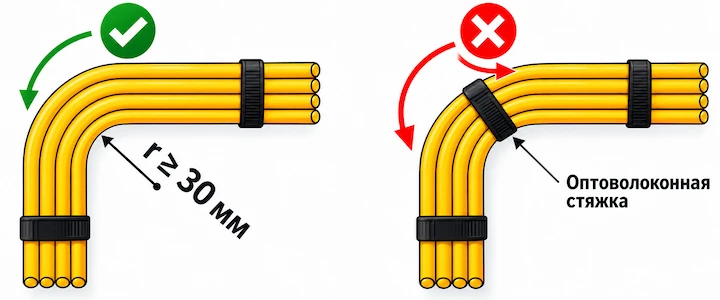

Температура прокладки оптического кабеля нормируется производителем. Для оболочки из полиэтилена нижний предел составляет –15 °C, для LSZH — 0 °C. При более низких значениях кабель выдерживают в тепле не менее 12 часов. Условия прокладки внутри здания должны исключать прямое воздействие солнечных лучей, агрессивных сред и механические повреждения. Радиус изгиба при монтаже выдерживают не менее 20 диаметров кабеля, а после завершения работ — не менее 10 диаметров. Нарушение этого требования ведёт к росту затухания и микротрещинам. При прокладке в лотках многомодульных конструкций допускается групповая укладка, но следует избегать перехлёстов и острых кромок.
| Параметр | Значение |
| Минимальный радиус изгиба при прокладке | 20 диаметров кабеля |
| Минимальный радиус изгиба после монтажа | 10 диаметров |
| Максимальное усилие тяжения (многомод) | 100–150 кгс |
| Температура прокладки (полиэтилен) | –15 °C … +50 °C |
| Глубина траншеи в грунте | 0,6–1,2 м в зависимости от категории |
| Расстояние до силового кабеля (в траншее) | не менее 0,5 м |
| Максимальное число кабелей в одном канале | 5–6 |
4. Прокладка в земле и траншее

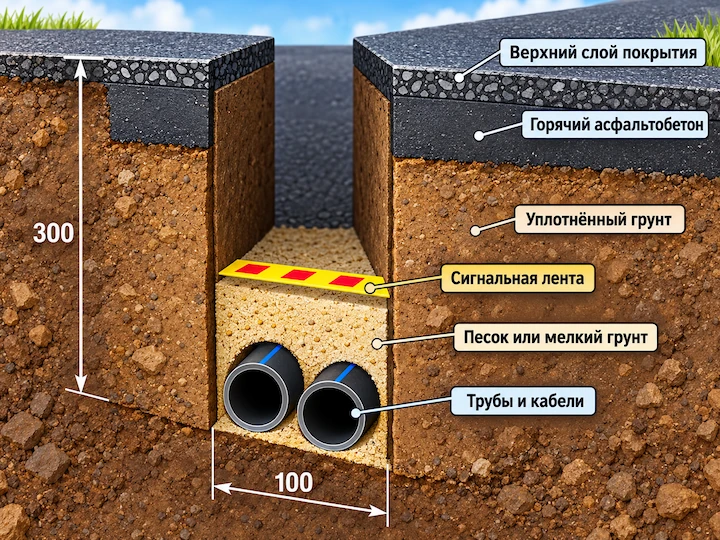

Подземная прокладка — самый массовый метод для магистральных и внутризоновых линий. Глубина прокладки оптического кабеля в траншее должна быть не менее 0,6 м для бронированного и до 1,2 м в зонах пересечения с дорогами и площадями. Дно выстилают песчаной подушкой толщиной 10–15 см, укладывают кабель змейкой без натяжения, затем засыпают таким же слоем песка, грунтом и сигнальной лентой. В скальных и мёрзлых грунтах предусматривают дополнительную защиту — бетонные плиты или ПНД трубу.

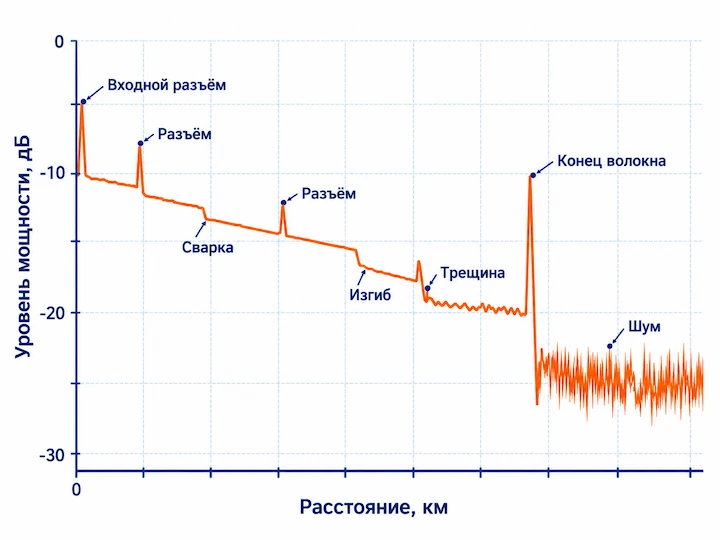

Прокладка бронированного оптического кабеля стальной лентой или проволокой позволяет обходиться без трубы на прямых участках, однако вблизи пересечений с другими коммуникациями труба обязательна. Для прокладки подземных линий в стеснённых условиях применяют горизонтально-направленное бурение, что сокращает объём земляных работ и позволяет обходить препятствия. При пересечении с силовыми кабелями выдерживают расстояние не менее 0,5 м в свету; при параллельной укладке слаботочные оптические линии располагают над силовыми. После укладки обязательно проводят рефлектометрические измерения для контроля целостности волокон.
5. Прокладка в кабельной канализации и трубах
В городах и на промплощадках оптику затягивают в свободные каналы асбестоцементных или полиэтиленовых труб. Прокладка волоконно-оптических кабелей в канализации требует предварительной очистки канала и использования смазки на водной основе, не разрушающей оболочку. Одна труба, как правило, вмещает один кабель; в одном свободном канале допускается укладка не более пяти-шести оптических проводников. Усилие тяжения контролируют динамометром — оно не должно превышать паспортных значений, обычно 100–150 кгс. Превышение усилия грозит вытягиванием волокон и ростом затухания.

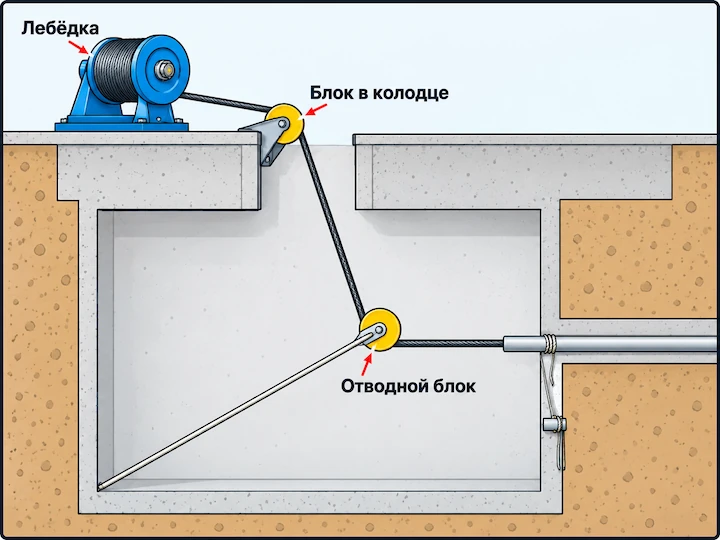

Прокладка в трубе ПНД применяется для защиты от агрессивного грунта, воды и грызунов. Трубу укладывают с уклоном для стока конденсата, а её внутренний диаметр подбирают так, чтобы кабель занимал не более 40% сечения. Для протяжки используют стальную проволоку или стеклопластиковый пруток с чулком, равномерно обжимающим оболочку. После затяжки концы трубы герметизируют во избежание попадания грязи и воды. В местах ввода в здание труба должна выступать над землёй не менее чем на 30 см, а её устье уплотняют термоусадкой.
6. Воздушная прокладка по опорам

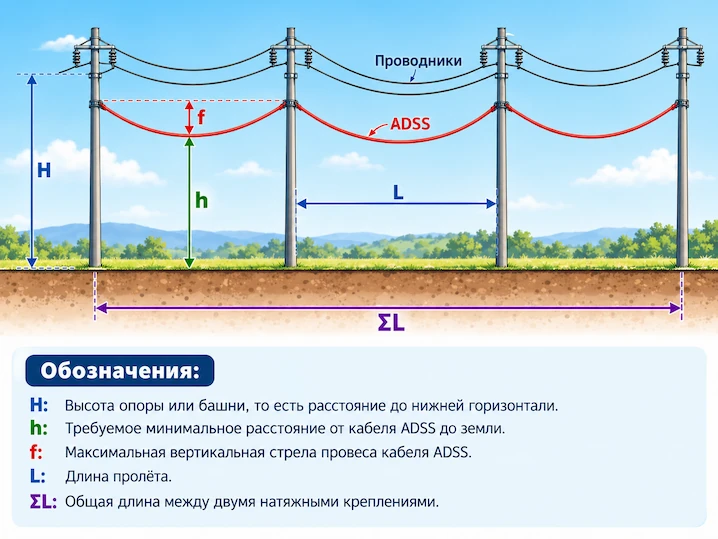

Воздушная прокладка оптического кабеля обходится дешевле подземной и не требует земляных работ. Её выполняют на существующих опорах ЛЭП, контактной сети или столбах освещения. Для этого выпускают самонесущий оптический кабель, в который встроен силовой элемент — стеклопластиковый стержень или арамидные нити. Монтаж самонесущего кабеля ведётся с раскаткой по роликам и натяжением до заданной стрелы провеса. Крепление к опорам осуществляют анкерными и поддерживающими зажимами, при этом анкерные зажимы ставят на оконечных и угловых опорах.
Прокладка по опорам требует соблюдения габаритов: расстояние от нижней точки провода до земли должно быть не менее 4 м для линий связи в населённых пунктах и 5 м над проезжей частью. При подвеске на высоковольтных опорах используют диэлектрические версии, нечувствительные к наведённым токам. Монтаж связи по воздуху нередко совмещают с подвеской телефонных кабелей, выдерживая расстояние 0,5 м. На вводах в здание обязательно делают капельник, а сам кабель защищают гофротрубой или металлорукавом на высоту до 2,5 м от земли.
7. Прокладка внутри зданий и ввод в здание
Для внутренней прокладки в помещениях применяют оптический кабель с оболочкой LSZH, не распространяющей горение. Прокладка внутри зданий ведётся в лотках, коробах, кабель-каналах, а также на открытых конструкциях. При монтаже в лотках кабель фиксируют стяжками с шагом 1–1,5 м. В вертикальных стояках дополнительно закрепляют каждые 50–70 см, чтобы исключить сползание. Прокладка в лотках многомодульных конструкций допускает групповую укладку, но следует избегать перехлёстов и острых кромок, которые способны деформировать оболочку.
Ввод оптического кабеля в здание выполняют через закладную гильзу или отверстие, герметизируемое после протяжки. Комплект ввода в муфту включает герметизирующие кольца, термоусаживаемую трубку и крепёж. Кабельный ввод защищают от дождя, выполняя изгиб вниз — капельник. Внутри здания на этажном распределительном щите монтируют оптический кросс. Монтаж оптического кросса включает установку адаптеров, подключение патч-кордов и сварку волокон с пигтейлами. Схема подключения абонента строится от вводного кабеля через розетку и патч-корд к оконечному устройству ONT, которое преобразует световой сигнал в электрический для телевизора или роутера.
8. Монтаж муфт и соединение волокон
Соединение строительных длин оптического кабеля выполняют с помощью муфт. Муфты для соединения бывают тупиковыми и проходными, для многомодульных и одиночных кабелей. Процесс монтажа муфты включает разделку оболочки, удаление гидрофобного заполнителя, зачистку волокон от буферных покрытий и их сварку. Сварку производят автоматическим аппаратом, который юстирует волокна по сердцевине с точностью до 0,01 мкм и выполняет термическое сращивание. Место стыка защищают гильзой КДЗС и укладывают в сплайс-пластину муфты. После укладки всех сваренных волокон муфту герметизируют термоусадкой или механическим замком, обеспечивая степень защиты IP68.
Для ответвлений применяют механические соединители и разъёмы SC, LC. Подключение к телевизору или роутеру выполняется через оптический терминал ONT, который преобразует световой сигнал в электрический. Схема подключения включает вводной кабель, розетку, патч-корд и оконечное устройство. Всё оборудование должно быть сертифицировано и соответствовать стандартам на затухание и обратные отражения.
9. ГЭСН и сметные нормы
Стоимость работ по прокладке волоконно-оптического кабеля рассчитывают по ГЭСН монтаж 81-02-10-2020 и ГЭСНм 81-03-10-2020. Нормы учитывают раскатку, натяжение, установку муфт, подключение к кроссам. Прямые затраты складываются из трудоёмкости и стоимости материалов, включая комплект ввода и монтажный набор. Для воздушной подвески применяют отдельные расценки, для подземной прокладки — расценки на земляные работы. При составлении смет обязательно учитывают транспортные расходы и климатические коэффициенты.
10. Типовые ошибки и контроль качества
Наиболее часто при монтаже волоконно-оптических линий допускают следующие просчёты: чрезмерное натяжение при затяжке, нарушение радиуса изгиба на поворотах, некачественная герметизация муфт, несоблюдение температурного режима при укладке в мороз, отсутствие запаса кабеля в муфтах. После завершения прокладки проводят рефлектометрические измерения, проверяя целостность волокон и затухание на каждой строительной длине. Протокол испытаний прикладывают к паспорту кабельной линии. Периодичность эксплуатационного контроля — раз в год, а на ответственных участках — раз в полгода. Только строгое соблюдение технологии гарантирует долгий срок службы оптической сети.
11. Заключение
Грамотная прокладка оптического кабеля — залог высокой пропускной способности и долговечности сети. Соблюдение норм глубины, температурных ограничений, радиусов изгиба, а также качественный монтаж муфт и кроссов позволяют избежать потерь сигнала и аварий. Для подбора нужной марки и типа волокна обращайтесь к каталогам и техническим руководствам производителей.
