Обжим UTP кабеля и распиновка RJ45: T568A, T568B и проверка подключения

В чём разница между T568A и T568B

T568A и T568B — два стандарта цветовой кодировки для обжима восьмиконтактных разъёмов RJ45. Оба признаны действующим стандартом ANSI/TIA-568.2-D и обеспечивают одинаковые электрические характеристики и поддержку сетевых протоколов, включая Gigabit Ethernet. Единственное отличие — порядок подключения оранжевой и зелёной пар: в T568A зелёные провода подключаются к контактам 1 и 2, а оранжевые — к контактам 3 и 6; в T568B оранжевые провода подключаются к контактам 1 и 2, а зелёные — к контактам 3 и 6. Остальные провода подключаются к тем же контактам в обоих стандартах.

T568A считается предпочтительным стандартом, поскольку обеспечивает обратную совместимость с более ранними схемами USOC для одной и двух пар. T568B соответствует более старому цветовому коду AT&T 258A и получил большее распространение. Технического преимущества одного стандарта над другим нет. При выборе руководствуются сложившейся практикой объекта: T568B чаще применяется в коммерческих и домашних сетях, T568A — в государственных проектах. Оба стандарта допускаются к применению действующим ANSI/TIA-568.2-D.

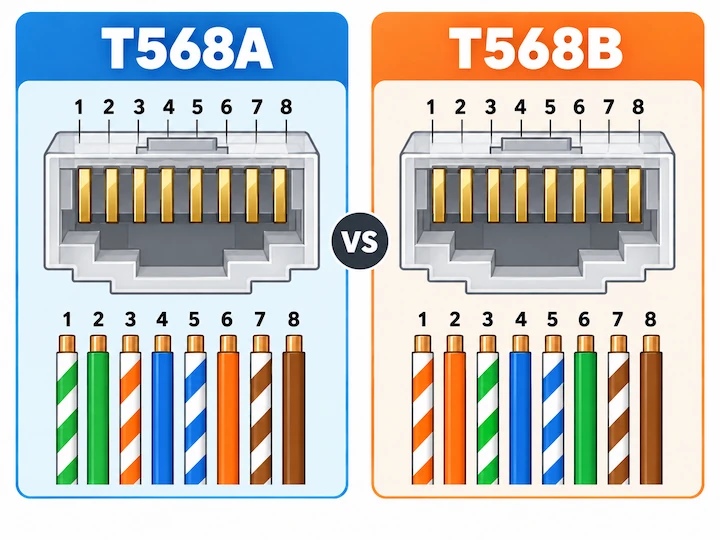

Таблица распиновки RJ45 по цветам

Расположение контактов указано со стороны передней части разъёма (контакты направлены к читателю). Нумерация идёт слева направо.

Источник: ANSI/TIA-568.2-D. Схема проверена по документации Fluke Networks и Fiber-Mart. Разъём RJ45 также обозначается как 8P8C — восемь позиций, восемь контактов. Для сетей 100Base-T (100 Мбит/с) задействованы контакты 1, 2, 3 и 6, остальные четыре зарезервированы. Для Gigabit Ethernet используются все восемь контактов.

Когда нужна одинаковая схема на обоих концах

Для прямого патч-корда, соединяющего компьютер с коммутатором или роутером, на обоих концах используется одинаковая схема: T568A-к-T568A или T568B-к-T568B. Смешивание стандартов на концах одного кабеля нарушает согласование пар и приводит к ошибкам передачи. Кабель должен быть обжат «цвет в цвет, полоса в полосу» на обоих концах.

Патч-корд — это готовый кабель с разъёмами на обоих концах для подключения активного оборудования. Распиновка патч-корда для интернета подчиняется тому же правилу: одинаковая схема на обоих концах. Если вы изготавливаете кабель для подключения IP-камеры или точки доступа с питанием по PoE, также применяется прямая схема. Кабель для интернета по витой паре не требует crossover при соединении с современным оборудованием.

Нужен ли сегодня crossover-кабель

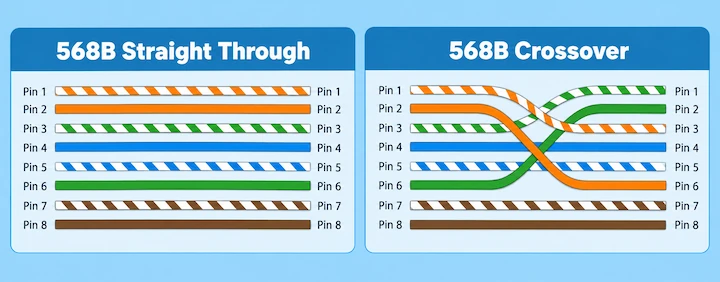

Crossover-кабель изготавливается с разными стандартами на концах: один конец — T568A, другой — T568B. Такой кабель был необходим для прямого соединения двух компьютеров или двух коммутаторов без промежуточного устройства. Однако современное сетевое оборудование поддерживает функцию Auto-MDIX, которая автоматически определяет тип кабеля и корректирует передачу и приём. При наличии Auto-MDIX crossover-кабель не требуется: прямое соединение работает с обычным патч-кордом.

Crossover-кабель сохраняет актуальность только для устаревшего оборудования без поддержки Auto-MDIX. В большинстве современных сетей потребность в нём отсутствует. Если вы не уверены, поддерживает ли конкретное оборудование Auto-MDIX, проверьте его документацию. Для стандартных подключений «компьютер — коммутатор», «компьютер — роутер» применяется прямой кабель с одинаковой схемой на концах.

Особенности обжима Cat5e и Cat6

Cat5e и Cat6 различаются конструктивно. Cat5e поддерживает частоты до 100 МГц и скорость до 1 Гбит/с на полной длине 100 метров. Cat6 рассчитан на 250 МГц и передаёт 10 Гбит/с на расстояние до 55 метров. Кабель Cat6 имеет больший наружный диаметр из-за более толстых проводников, более плотной скрутки пар и центрального разделителя (сплайна), который разделяет пары.

Из-за большей толщины Cat6 требует коннекторов, рассчитанных на увеличенный диаметр кабеля. Коннекторы для Cat5e меньше по внутренним размерам и не учитывают наличие сплайна. Использование коннектора Cat5e для кабеля Cat6 затрудняет вставку жил и может дать плохой контакт. Многие коннекторы для Cat6 имеют двухкомпонентную конструкцию: жилы сначала заводятся в отдельную вставку (load bar), которая затем вставляется в корпус коннектора. Это упрощает раскладку жил и снижает риск перепутать порядок. При обжиме Cat6 центральный сплайн обрезается заподлицо с оболочкой.

Если вы выбираете между Cat5e и Cat6, ориентируйтесь на требуемую скорость и длину линии. Для офисных сетей с гигабитными подключениями достаточно Cat5e. Для линий, где планируется 10 Гбит/с на расстояние до 55 метров, применяется Cat6. Сравнение категорий разобрано в материале UTP Cat5e или Cat6: что выбрать. Если линия проходит рядом с источниками электромагнитных помех, рассмотрите экранированные решения: UTP или FTP.

Коннекторы для одножильного и многожильного кабеля

UTP-кабель выпускается с одножильными и многожильными проводниками. Одножильный кабель применяется для стационарной прокладки в стенах и потолках. Многожильный кабель гибче и используется для патч-кордов, где важна устойчивость к многократным изгибам.

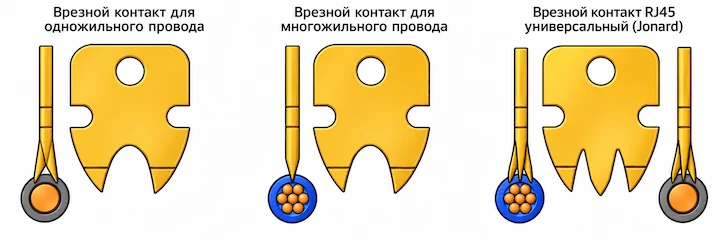

Коннекторы для этих типов кабеля различаются конструкцией контактных ножей. Для одножильного кабеля применяются коннекторы с пружинными контактами, которые охватывают проводник с двух сторон. Для многожильного — с острыми ножами, которые проникают между тонкими проволоками, не разрезая их. Существуют универсальные коннекторы, подходящие для обоих типов. При обжиме многожильного кабеля обычным коннектором для одножильного возможен плохой контакт или обрыв части проволок. Уточняйте применимость коннектора для вашего типа кабеля: кабель связи UTP: полное руководство.

Пошаговая инструкция обжима

Подготовка инструмента

Для обжима потребуются: кримпер (обжимные клещи), стриппер или нож для снятия оболочки, бокорезы для ровного среза жил, коннекторы RJ45, кабельный тестер. Кримпер с храповым механизмом обеспечивает равномерное усилие обжима. Проходные коннекторы позволяют проверить порядок жил до обжима, так как провода выходят через носовую часть разъёма.

Шаг 1. Зачистка оболочки

Снимите с кабеля внешнюю оболочку на длину около 1,5 дюйма (примерно 3–4 см). Используйте стриппер или резак кримпера, чтобы не повредить изоляцию витых пар. Надрез должен быть аккуратным: повреждение изоляции жил приводит к изменению волнового сопротивления и потерям сигнала.

Шаг 2. Раскладка жил

Расплетите пары и выровняйте жилы в один ряд в соответствии с выбранной схемой T568A или T568B. Для Cat6 обрежьте центральный сплайн заподлицо с оболочкой. Старайтесь не расплетать пары больше, чем необходимо: чем длиннее расплетённый участок, тем выше перекрёстные помехи. Максимальная длина расплетённого участка — не более 13 мм.

Шаг 3. Выравнивание и обрезка

Выровняйте жилы по длине и плотно прижмите их друг к другу. Обрежьте жилы ровно, оставив около 0,5 дюйма (12–13 мм) от края оболочки. Ровный срез необходим для одновременного контакта всех восьми жил с ножами коннектора.

Шаг 4. Установка RJ45

Возьмите коннектор защёлкой от себя, контактами к себе. Вставьте жилы в коннектор, соблюдая порядок. Убедитесь, что каждая жила дошла до передней стенки коннектора, а оболочка кабеля зафиксирована в корпусе. Если используется проходной коннектор, проверьте порядок цветов через носовую часть. Если применяется двухкомпонентный коннектор Cat6, сначала наденьте вставку на жилы, затем вставьте сборку в корпус.

Шаг 5. Обжим

Вставьте коннектор в гнездо кримпера и плавно, но сильно нажмите на ручки до упора. Храповый механизм не отпустит ручки, пока обжим не завершён. Ножи коннектора прорежут изоляцию жил и обеспечат контакт с медными проводниками. Одновременно фиксатор прижмёт оболочку кабеля.

Шаг 6. Тестирование

Подключите оба конца кабеля к тестеру и запустите проверку. Индикаторы должны загораться поочерёдно на обоих блоках тестера в правильном порядке (1-2-3-4-5-6-7-8). Если какой-то индикатор не загорается или загорается не в том порядке, кабель обжат неверно.

Как проверить кабель после обжима

Сетевой тестер — основной инструмент проверки. Простые модели проверяют целостность жил и порядок пар. Более функциональные тестеры дополнительно измеряют длину кабеля, определяют расстояние до повреждения и выявляют перекрёстные помехи. Тестер подключается к обоим концам кабеля. Индикаторы на основном и удалённом блоках должны поочерёдно загораться для каждой жилы.

При проверке обращайте внимание на:

• Обрыв жилы. Индикатор соответствующей жилы не загорается на одном из блоков. Причина: жила не дошла до контакта или обжата недостаточно сильно.
• Короткое замыкание. Индикаторы загораются не по порядку или одновременно. Причина: замыкание между жилами из-за повреждения изоляции или заусенца.
• Перепутанные пары. Индикаторы загораются в неправильном порядке. Причина: нарушен порядок раскладки жил.
• Разрыв пары. Одна жила пары загорается, вторая — нет. Причина: обрыв одной жилы пары.

Если тестер показывает ошибку, обрежьте коннектор и обожмите заново. Повторный обжим того же коннектора не допускается: ножи уже прорезали изоляцию, и контакт будет ненадёжным. Для проверки линии после монтажа также используют кабельные анализаторы, которые измеряют затухание, перекрёстные помехи и волновое сопротивление. Порядок прокладки и монтажа UTP-кабеля разобран в статье прокладка UTP кабеля.

Типичные ошибки

Перепутана последовательность жил. Самая частая ошибка. Жилы раскладываются не по схеме T568A или T568B, а произвольно. Сеть может работать на низкой скорости или не работать вовсе. Перед обжимом перепроверьте порядок цветов по таблице распиновки.

Чрезмерно расплетены пары. Расплетённый участок длиннее 13 мм увеличивает перекрёстные помехи. Расплетайте пары только на длину, необходимую для раскладки жил. Для Cat6 критично сохранять скрутку пар вплоть до вставки в коннектор.

Оболочка не зафиксирована коннектором. Если внешняя оболочка не зажата фиксатором, кабель вытягивается из коннектора при натяжении, и контакт нарушается. Убедитесь, что оболочка заходит в коннектор не менее чем на 3–4 мм и зажимается при обжиме.

Неподходящий коннектор. Использование коннектора Cat5e для кабеля Cat6 или коннектора для одножильного кабеля для многожильного приводит к плохому контакту. Применяйте коннекторы, соответствующие типу и категории кабеля.

Плохой контакт после обжима. Обжим выполнен слабо, ножи не прорезали изоляцию жил. Тестер показывает обрыв или нестабильный контакт. Используйте кримпер с храповым механизмом и дожимайте ручки до упора.

Использование неповеренного тестера. Тестер с разряженной батареей или повреждёнными контактами даёт ложные результаты. Перед проверкой убедитесь в работоспособности тестера.

FAQ

Какой стандарт выбрать: T568A или T568B?

Оба стандарта технически равноценны. T568B получил большее распространение в коммерческих и домашних сетях. T568A применяется в государственных проектах и обеспечивает обратную совместимость с USOC. Главное правило — использовать одну схему на обоих концах кабеля. Если вы расширяете существующую сеть, применяйте тот стандарт, который уже используется на объекте.

Нужен ли crossover-кабель для соединения двух компьютеров?

Для современного оборудования с поддержкой Auto-MDIX crossover-кабель не требуется. Прямое соединение двух компьютеров или коммутаторов работает с обычным патч-кордом. Crossover-кабель нужен только для устаревшего оборудования без Auto-MDIX.

Можно ли использовать коннектор Cat5e для кабеля Cat6?

Физически коннектор Cat5e может вместить кабель Cat6, но из-за разницы в диаметре и наличии центрального сплайна контакт будет ненадёжным. Для Cat6 применяйте коннекторы, рассчитанные на увеличенный диаметр кабеля. Использование коннектора Cat5e для Cat6 не даст преимуществ Cat6 и может ухудшить характеристики линии.

Сколько жил нужно для интернета по витой паре?

Для 100 Мбит/с достаточно четырёх жил (контакты 1, 2, 3 и 6). Для Gigabit Ethernet используются все восемь жил. Для PoE-питания задействуются либо свободные пары, либо все восемь жил в зависимости от стандарта PoE. Если вы обжимаете кабель для интернета, используйте все восемь жил: это обеспечит совместимость с гигабитными сетями и PoE.

Как проверить кабель, если нет тестера?

Без тестера можно подключить кабель между двумя устройствами и проверить наличие соединения. Однако визуально определить неправильный порядок жил или плохой контакт невозможно. Сетевой тестер — минимально необходимый инструмент для проверки качества обжима. Если тестер недоступен, осмотрите коннектор: все жилы должны быть видны через корпус и доходить до передней стенки.
