Установка датчиков загазованности: нормы, высота, монтаж и поверка

Безопасность помещений, где используется газовое оборудование, во многом зависит от своевременного обнаружения утечек. Датчик загазованности реагирует на превышение пороговой концентрации горючих или токсичных газов и запускает тревожную сигнализацию, а часто и перекрывает подачу топлива. Однако даже сертифицированное устройство окажется бесполезным, если его разместить с нарушением норм или неправильно подключить. В этой статье разберем, как выбрать место, на какой высоте крепить сенсор в зависимости от типа газа, сколько точек контроля нужно для котельной или частного дома, и какие требования предъявляют к монтажу и периодической поверке.

Общие сведения о принципах работы и разновидностях газоанализаторов приведены в материале про датчик загазованности. Также полезно ознакомиться с архитектурой комплексов автоматики в статье система контроля загазованности.

1. Нормативная база и обязательность установки

Размещение сигнализаторов регламентируется несколькими документами. Базовые требования к котельным зафиксированы в СП 60.13330.2016 «Отопление, вентиляция и кондиционирование». Пункт 6.6.21 предписывает оснащение помещений с газовыми теплогенераторами датчиками метана и угарного газа, а также электромагнитным клапаном-отсекателем. Дополнительные указания содержит СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе». Нормы установки в жилых помещениях с газовыми плитами носят рекомендательный характер, но с 2020 года МЧС и органы газового надзора настаивают на обязательном оснащении. Все работы должны проводиться с учётом ГОСТ Р 52136-2003 (газоанализаторы) и технического регламента о безопасности зданий.

2. Выбор места: зависимость от типа газа

Главный фактор, определяющий положение сенсора — плотность газа относительно воздуха. Метан CH4 (природный газ) легче воздуха, поэтому при утечке он поднимается к потолку. Пропан (сжиженный газ) тяжелее воздуха и стелется по полу. Угарный газ CO по плотности близок к воздуху, но из-за конвективных потоков от тёплого оборудования он сначала распространяется в верхней зоне, а затем распределяется по объёму. Таким образом, высота установки жёстко связана с типом газа.

Ниже приведены рекомендованные зоны размещения:

• Метан CH4: крепление под потолком, на расстоянии 10–30 см от перекрытия. Если комната имеет высокие потолки (более 3 м), датчик монтируют на высоте не ниже 3 м, чтобы он оказался в зоне скопления газа.
• Пропан, бутан: установка у пола, не выше 30 см от уровня чистого пола. На кухне с газовой плитой, работающей от баллона, датчик загазованности размещают именно внизу.
• Угарный газ CO: монтаж на высоте 1,5–1,8 м от пола, что соответствует зоне дыхания человека. В котельной также устанавливают дополнительный сенсор на высоте 0,5–0,8 м, так как CO может накапливаться в нижней части помещения при отсутствии циркуляции.
• Комбинированные датчики CH4+CO: если используется один корпус с двумя сенсорами, его монтируют на высоте 1,8–2,0 м, компромиссно. Но предпочтительнее два раздельных прибора, каждый на своей высоте.

3. Нормы размещения в помещении

Помимо высоты, существуют правила расположения относительно строительных конструкций и оборудования:

• Расстояние от газового прибора (плита, котёл, колонка) — не более 2,0 м по горизонтали. Если помещение позволяет, оптимально 1,0–1,5 м.
• Запрещается установка ближе 1,0 м от окон, дверей и вентиляционных решёток, так как сквозняки искажают реальную концентрацию.
• Нельзя монтировать датчик в непосредственной близости от вытяжных зонтов, в углах с плохой циркуляцией, за шкафами.
• В котельной с потолочным размещением метанового сенсора следует избегать участков, куда может попадать струя горячего воздуха от котла.

Для датчика загазованности в котельной нормы установки предписывают размещать метановый сенсор над котлом, а сенсор CO — в зоне возможного пребывания персонала, на расстоянии 1,5–2,0 м от источника. Если помещение котельной площадью более 15 м², ставят два датчика каждого типа, чтобы перекрыть всю зону.

4. Количество точек контроля

Сколько датчиков необходимо для конкретного объекта, зависит от планировки и состава оборудования. Ориентировочные цифры:

• Квартира с газовой плитой: один датчик метана на кухне. Если установлен проточный водонагреватель (колонка) — дополнительный датчик CO в том же помещении или в коридоре.
• Частный дом с газовым котлом в отдельной котельной: в котельной — минимум два датчика (метан под потолком и CO на уровне дыхания). На кухне при наличии плиты — ещё один метановый.
• Котельная мощностью свыше 60 кВт: по два датчика каждого газа, равномерно распределённые по помещению.
• Гараж, подвал с газовым оборудованием: датчики CO и метана, при использовании пропана — пропановый датчик у пола.

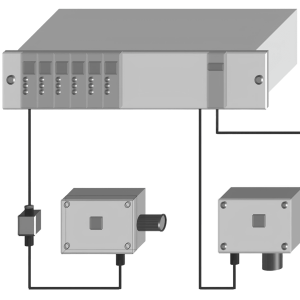

Все датчики должны объединяться в общую цепь с клапаном и пультом управления. Архитектура таких комплексов детально описана в статье система контроля загазованности.

5. Монтаж и подключение

Установка датчиков загазованности выполняется после окончания отделочных работ. Корпус закрепляют дюбелями или саморезами на несущую стену, используя штатные отверстия. Питание подаётся от электрической сети 220 В через отдельный автоматический выключатель на 6 А — это требование безопасности, чтобы прибор оставался под напряжением при срабатывании других защит.

Как подключить датчик загазованности к электромагнитному клапану? Сигнальный кабель сечением не менее 0,5 мм² соединяет релейный выход датчика с катушкой клапана. Клапан, как правило, нормально-закрытый, то есть без напряжения он перекрывает газ. При монтаже соблюдают полярность, указанную в паспорте. Для комбинированных моделей, управляющих двумя клапанами, используется две пары контактов. Схему подключения обязательно проверяют до подачи напряжения.

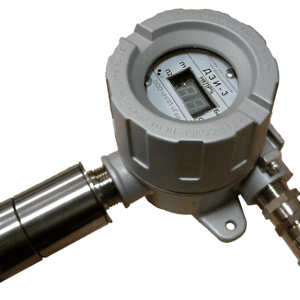

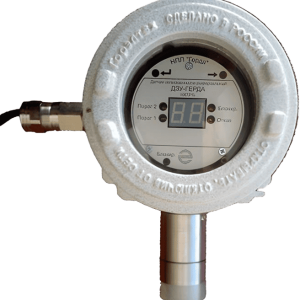

При использовании нескольких датчиков и пульта управления все устройства объединяют шлейфом. Сигнализатор загазованности (пульт) координирует работу сенсоров и клапана, выдаёт звуковую и световую индикацию. Одна из моделей, допускающая такое подключение — датчик загазованности ДЗИ ГЕРДА, поддерживающий интерфейс RS-485.

Заземление корпуса не требуется для пластиковых моделей, но если датчик металлический или экранированный, провод заземления присоединяют к специальному болту. Все соединения изолируют.

6. Калибровка и поверка

Калибровка выполняется на заводе, но при эксплуатации требуется периодическая поверка. Для бытовых датчиков межповерочный интервал составляет 12 месяцев, для промышленных — 6–12 месяцев в зависимости от условий. Поверка в котельной включает подачу эталонной газовой смеси на сенсор и контроль срабатывания. Если прибор не укладывается в допустимую погрешность (обычно ±10% от порога), его ремонтируют или заменяют.

Для самостоятельной проверки работоспособности раз в месяц нажимают тестовую кнопку, имитирующую загазованность. Некоторые модели требуют калибровки чистым воздухом — эту процедуру проводят на месте, согласно инструкции.

7. Правила эксплуатации после установки

После того как удалось установить датчик в дом или котельную, важно соблюдать режим эксплуатации. Не реже одного раза в полгода очищают вентиляционные отверстия корпуса от пыли, не допускают окрашивания или оклеивания датчика. При срабатывании по сигналу тревоги немедленно проветривают помещение, отключают электроприборы, не пользуются открытым огнём. После устранения утечки клапан взводят вручную.

8. Типичные ошибки монтажа

Распространённые просчёты: установка датчика метана у пола, размещение рядом с вентиляцией, отсутствие отдельного автомата питания, подключение клапана без проверки полярности. Всё это приводит к ложным тревогам или несрабатыванию в аварийной ситуации. Поэтому монтаж поручают специализированной организации, а акт о выполненных работах хранят вместе с паспортом прибора.

9. Заключение

Корректная установка датчиков загазованности — залог защиты от взрывов и отравлений. Точное соблюдение высоты в зависимости от типа газа, правил размещения и схемы подключения гарантируют, что сигнализатор вовремя обнаружит опасную концентрацию и перекроет подачу топлива. Регулярная поверка поддерживает метрологические характеристики на должном уровне. Вопросы выбора конкретной модели рассмотрены в обзорном материале по ссылке выше.
