Датчик загазованности: виды, принцип работы, установка и нормы

Безопасность при использовании газового оборудования невозможна без своевременного обнаружения утечек. Датчик загазованности — это устройство, непрерывно отслеживающее концентрацию опасных газов в воздухе и подающее сигнал тревоги при достижении пороговых значений. В этой статье разберём, какие типы датчиков существуют, как они работают, где и на какой высоте их размещают, и как подключить их к электромагнитному клапану. Детально о системах контроля загазованности рассказано в материале подробно про системы контроля загазованности (САКЗ).

1. Принцип работы и чувствительные элементы

Любой датчик загазованности содержит сенсор, реагирующий на молекулы определённого газа. Когда концентрация превышает установленный порог, сопротивление или напряжение на выходе сенсора меняется, и схема обработки формирует аварийный сигнал. По типу чувствительного элемента выделяют:

• Полупроводниковые. Нагретый оксидный слой меняет проводимость при адсорбции газа. Просты и дёшевы, но чувствительны к парам спирта и аммиака.
• Термокаталитические. Измеряют тепло, выделяющееся при сгорании газа на катализаторе. Надёжны, но требуют кислорода для работы.

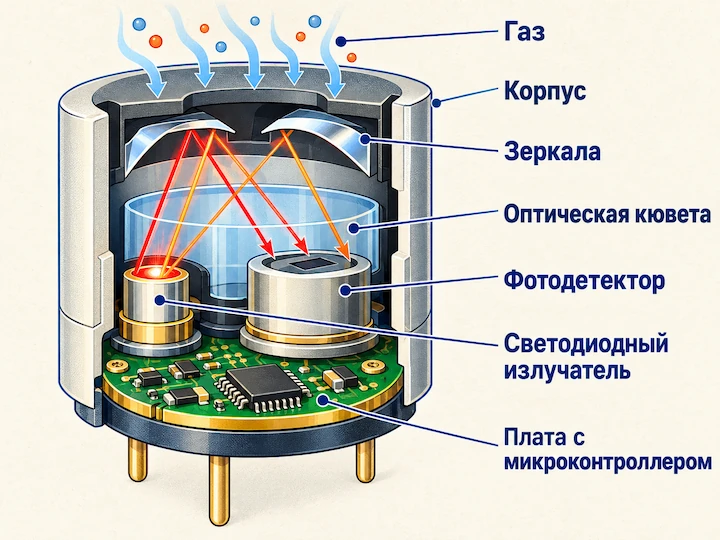

• Оптические. Работают по принципу поглощения инфракрасного излучения молекулами газа. Отличаются высокой селективностью и долговечностью. Примером служит оптический ДЗО, который анализирует затухание ИК-луча.
• Инфракрасные. Разновидность оптических, применяются для метана и углеводородов. В каталоге представлен датчик загазованности инфракрасный.

2. Основные виды датчиков и контролируемые газы

По назначению датчики загазованности бывают бытовыми и промышленными. Бытовые модели, такие как датчик бытового газа или датчик СН4, рассчитаны на непрерывную работу в квартирах и частных домах. Взрывозащищённый исполнение предназначено для котельных, производств, газовых колодцев. Стационарные датчики монтируются постоянно, портативные — для инспекционных обходов.

Ключевое различие — по измеряемому газу:

• На метан CH4. Природный газ, легче воздуха. Датчик для метана устанавливают под потолком.
• На пропан. Сжиженный углеводород, тяжелее воздуха. Датчик пропана монтируют у пола.
• На угарный газ CO. Токсичный газ без цвета и запаха. Датчик угарного газа и контроля СО размещают на уровне дыхания, примерно 1,5 м от пола.
• Комбинированные CO+CH4. Датчик и угарного газа, и метана — объединяет два сенсора в одном корпусе. Популярные модели САКЗ МК, СГОЭС, СТГ, СТМ снабжены двумя каналами.

Датчик загазованности с клапаном — это комплект из сенсорного блока и электромагнитного клапана. При аварии датчик подаёт команду на закрытие клапана, перекрывающего подачу газа. Электромагнитный клапан с датчиком загазованности — исполнительный механизм системы безопасности.

3. Типы датчиков по конструктивному исполнению и маркировка

Промышленность выпускает множество моделей под различными аббревиатурами:

• ДВК — датчик взрывозащищённый контроля загазованности.
• ДЗО — датчик загазованности оптический.
• СЗ — сигнализатор загазованности.
• СГОЭС — сигнализатор горючих и токсичных газов.
• СТГ, СТМ — стационарные термокаталитические или полупроводниковые сигнализаторы.

В таблице сведены особенности наиболее распространённых типов.

4. Нормы размещения и высота установки

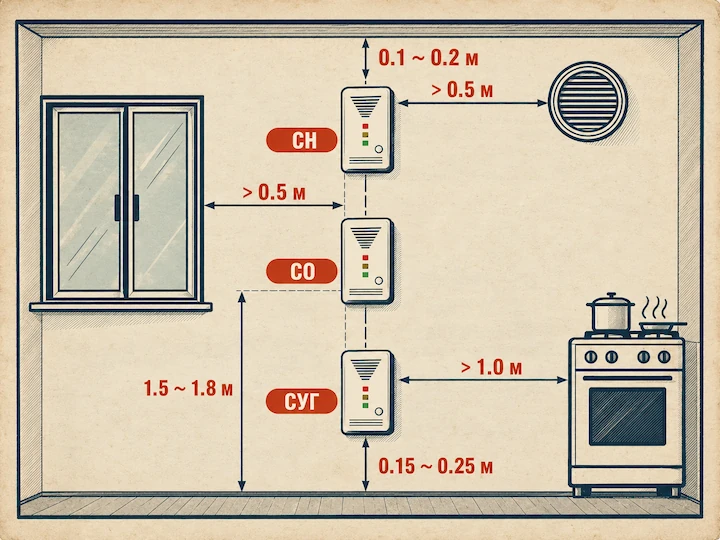

Корректная высота установки датчика загазованности критически важна для его срабатывания. Лёгкие газы, такие как метан, скапливаются под потолком, поэтому датчик на метан следует крепить на расстоянии 10–30 см от перекрытия. Тяжёлый пропан стелется по полу — датчик пропана устанавливают не выше 30 см от пола. Угарный газ по плотности близок к воздуху, поэтому датчик СО располагают на высоте 1,5–1,8 м, то есть в зоне дыхания человека. Комбинированные датчики CO+CH4 монтируют компромиссно, обычно на высоте 1,8–2,0 м, либо устанавливают два раздельных сенсора.

Основные правила размещения:

• расстояние от газового прибора — не более 2 м по горизонтали;
• запрещена установка ближе 1 м от окон, дверей и вентиляционных отверстий;
• не допускается монтаж в местах с повышенной влажностью и запылённостью;
• для датчика в котельной или паркинга следует выбирать взрывозащищённое исполнение.

Эти нормы закреплены в СП 60.13330.2016 и технической документации на сигнализаторы.

5. Схема подключения и работа с клапаном

Датчик загазованности с электромагнитным клапаном — основа системы контроля загазованности. Схема подключения датчика газа к клапану проста: трёхжильный кабель соединяет релейный выход датчика с катушкой клапана. При превышении порога реле замыкается или размыкается, подавая или отключая питание клапана. Чаще всего клапан нормально-закрытый: при исчезновении напряжения он автоматически перекрывает газ.

Схема подключения датчика СН4 или СО+СН4 включает также линию питания 220 В. Некоторые модели могут работать от встроенного аккумулятора. При монтаже сигнализатора загазованности важно предусмотреть выделенный автомат в щитке, чтобы при срабатывании других защит датчик остался под напряжением.

Сигнализатор загазованности, такой как САКЗ, может управлять несколькими датчиками и клапанами. Полный функционал и алгоритмы описаны в руководстве подробно про системы контроля загазованности.

6. Установка в различных помещениях

При выборе места монтажа руководствуются назначением помещения и типом газа.

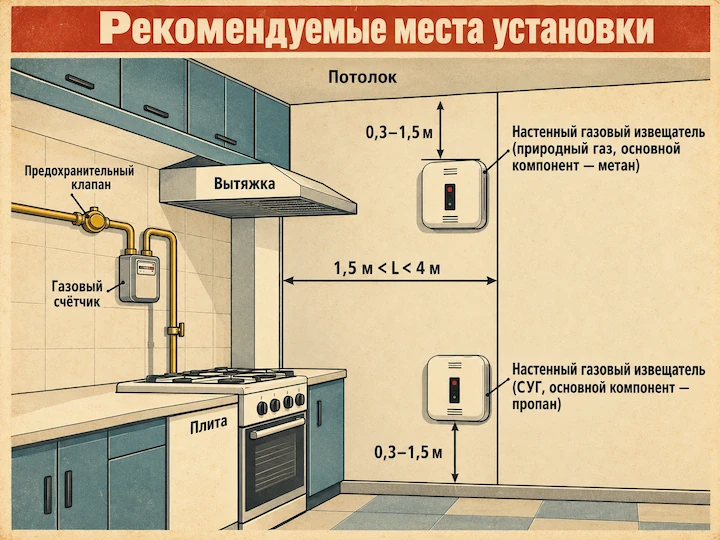

• В квартире. Датчик загазованности в квартире устанавливают на кухне, если есть газовая плита. При использовании газового котла в квартире — и в кухне, и в помещении котельной. Высота установки — под потолком для метана, у пола для пропана.
• В частный дом. Для котельной в частном доме монтируют два датчика: метана под потолком и угарного газа на уровне 1,5 м. Часто устанавливают датчик для газового котла, дублирующий сигнал на пульт САКЗ.
• В котельной. Датчик для котельной в частном или многоквартирном доме обязан иметь взрывозащищённое исполнение. Рекомендуется оснащать его электромагнитным клапаном, который в случае аварии перекроет подачу газа.
• В паркингах и подвалах. Здесь накапливаются выхлопные газы, поэтому ставят датчики СО и метана. Стационарные датчики СТМ или ДВК подключают к системе вентиляции.
• В гаражах и подземных стоянках. Контроль содержания угарного газа и пропана обязателен для безопасности.

7. Проверка, калибровка и обслуживание

Периодическая проверка датчика загазованности обязательна. В бытовых условиях раз в месяц нажимают тестовую кнопку, имитирующую загазованность. Для более точного тестирования используют баллончик с калибровочной газовой смесью. Калибровка проводится в сервисных центрах или на месте с помощью эталонных газовых смесей. Межповерочный интервал обычно 12 месяцев.

Если датчик сработал, следует немедленно открыть окна, не включать электроприборы и не пользоваться открытым огнём. После устранения утечки вручную взводят электромагнитный клапан. Если срабатывает ложно, проверяют чистоту сенсора и отсутствие паров спирта, аммиака или краски, которые могут влиять на полупроводниковые сенсоры.

8. Системы контроля загазованности и дополнительные компоненты

Датчик загазованности часто работает не один, а в составе системы контроля уровня загазованности. В состав такой системы входят: блок управления, несколько датчиков, электромагнитные клапаны, звуковая и световая сигнализация. Комплексные решения, например САКЗ МК, позволяют контролировать до четырёх каналов одновременно. В каталоге представлена система контроля уровня загазованности, где можно подобрать необходимые компоненты.

Блок управления координирует работу датчиков и клапанов, обеспечивает индикацию режимов. В современных моделях предусмотрен интерфейс RS-485 для интеграции в умный дом. Универсальные датчики, например, датчик загазованности герда, совместимы с большинством блоков.

9. Нужны ли датчики загазованности и какие выбрать

Вопрос «нужны ли датчики загазованности» возникает у многих владельцев жилья. Ответ однозначен: да, если есть газовое оборудование. Согласно нормам, установка датчиков в котельных обязательна. В квартире с газовой плитой они настоятельно рекомендуются. Датчик загазованности для дома — это страховка от отравления угарным газом и взрывов. При выборе учитывают:

• тип газа: природный CH4 или сжиженный пропан;
• наличие угарного газа (котёл, печь) — тогда нужен комбинированный CO+CH4;
• условия среды: взрывозащищённое исполнение для подвалов, влагозащита для ванных;
• способ управления: автономный или в составе САКЗ с клапаном.

10. Монтаж и схема размещения

Установка датчиков загазованности выполняется квалифицированным специалистом. Перед монтажом проверяют комплектность, изучают схему подключения. Датчик крепят на дюбели к стене или потолку, подводят питание и сигнальный кабель к клапану. Высота установки датчика CH4 — 10–30 см от потолка, датчика CO — 1,5 м от пола. Расположение датчика должно обеспечивать свободный доступ воздуха и защиту от механических повреждений. В котельной датчики размещают над котлом и в зоне возможного скопления газа. Схемы размещения типовых помещений приведены в инструкциях заводов-изготовителей.

11. Заключение

Датчик загазованности — компактный, но жизненно важный прибор. Правильный выбор типа, соблюдение высоты установки и регулярная проверка гарантируют безопасность вашего дома или предприятия. Современные системы контроля уровня загазованности позволяют организовать комплексную защиту с автоматическим отключением газа при любой утечке. Подобрать оборудование можно в каталогах: универсальные датчики ГЕРДА, инфракрасные модели и системы САКЗ.
