Воздушные провода: классификация, марки, монтаж и обслуживание
Электрические сети, протянутые над землёй, остаются самой массовой инфраструктурой передачи энергии. Их сердце — провод воздушный, воспринимающий механические нагрузки и транспортирующий ток на многие километры. Выбор материала, сечения и способа крепления напрямую определяет надёжность всей линии. В статье разберём типы проводов для воздушных линий, их характеристики, правила монтажа, осмотра и ремонта, а также особенности применения изолированных и неизолированных конструкций. Ознакомиться с полным перечнем марок можно в разделе провод воздушный.
1. Классификация воздушных проводов и их назначение
Провода воздушных линий электропередачи разделяют по материалу жилы, наличию изоляции и несущей способности. Традиционно выделяют неизолированные провода для воздушных линий, защищённые изолированные провода и самонесущие системы СИП. Неизолированные алюминиевые и сталеалюминиевые провода доминируют в магистральных сетях 10–750 кВ благодаря малому весу и низкой стоимости. Медный провод для воздушных линий применяют ограниченно — преимущественно в контактной сети, на ответвлениях в дома старой постройки и в зонах с агрессивной атмосферой, где алюминий быстро корродирует.
Изолированные провода для воздушных линий всё чаще выбирают для распределительных сетей 0,4 кВ. Они исключают короткие замыкания при схлёстывании и падении веток, а также снижают требования к ширине просек. Воздушная линия СИП позволяет монтировать несколько цепей на одной опоре без взаимных помех. Провод для воздушных линий электропередачи нового поколения — СИП-3 — несёт одну жилу в толстой изоляции из сшитого полиэтилена и служит для ВЛ 10–20 кВ. Такой подход заметно повышает устойчивость к грозовым перенапряжениям.
2. Марки неизолированных проводов для воздушных линий

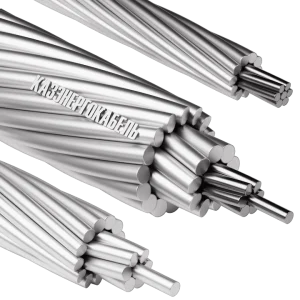

Неизолированные алюминиевые провода для воздушных линий маркируют буквой «А» с указанием номинального сечения. Это однопроволочные или многопроволочные жилы из алюминия. Сталеалюминиевые провода марки «АС» содержат стальной сердечник, покрытый алюминиевыми проволоками. Сердечник воспринимает механическое натяжение, а алюминий проводит ток. Популярны сечения от 35 до 400 мм². Стальной провод для воздушной линии используют исключительно как грозозащитный трос или несущий элемент. Маркировка АСКП, АСКС означает, что стальной сердечник защищён антикоррозионной смазкой или цинкованием.
Медный неизолированный провод для воздушных линий маркируется буквой «М». Медь обладает малым удельным сопротивлением и высокой стойкостью к атмосферным воздействиям. Однако из-за дефицита и цены медные воздушные линии сохранились лишь на некоторых участках железных дорог и в контактной сети. Провода и тросы электропередачи из меди поперечным сечением 50–95 мм² всё ещё встречаются на объектах с жёсткими требованиями по надёжности.
Подробнее о номенклатуре неизолированных проводников можно узнать на странице провод для воздушных линий электропередач. Там представлен сортамент А, АС, АСКП с различными исполнениями сердечника.
3. Марки изолированных и защищённых проводов для воздушных линий

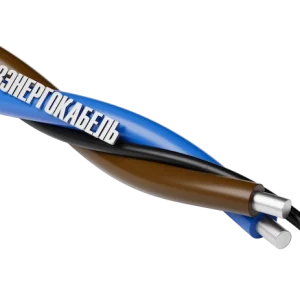

Защищённый провод для воздушных линий электропередачи — это одиночная жила в изоляции из сшитого полиэтилена, применяемая на ВЛ 10–20 кВ. В отличие от неизолированного, он не требует большого междуфазного расстояния и меньше повреждается при падении веток. Изолированный воздушной линии проводник снижает вероятность однофазных замыканий. Самонесущий изолированный провод для воздушных линий (СИП) выпускается по ГОСТ 31946-2012. СИП-2 и СИП-4 работают в сетях 0,4 кВ, СИП-3 — в сетях 10–20 кВ. Отличие СИП-3 от других типов — наличие изоляции на одной жиле, тогда как остальные марки имеют скрученный жгут из нескольких изолированных жил.
Выбор сечений изолированных воздушных проводов опирается на те же критерии, что и для неизолированных: ток, потери напряжения и механическая прочность. Однако для СИП-4 отсутствует отдельный несущий трос, поэтому сечение жил подбирают с запасом по разрывному усилию. Часто встречающиеся размеры — 16, 25, 35, 50, 70 мм².
4. Конструкции, характеристики и таблицы сечений
Провод воздушный состоит из одной или нескольких скрученных жил. Многопроволочные провода для воздушных линий более гибкие и меньше подвержены излому при вибрациях. Диаметр и масса зависят от сечения и материала. Ниже приведены типовые параметры распространённых марок.
| Марка | Сечение, мм² | Диаметр, мм | Масса 1 км, кг | Сопротивление, Ом/км | Длительный ток, А |
| А-50 | 50 | 8,4 | 135 | 0,576 | 215 |
| АС-50/8 | 50 | 9,6 | 195 | 0,605 | 210 |
| АС-120/19 | 120 | 15,2 | 471 | 0,249 | 390 |
| М-50 | 50 | 9,0 | 446 | 0,355 | 215 |
Сопротивление воздушного провода влияет на потери и нагрев. Для точного расчёта пользуются таблицами удельных сопротивлений из ГОСТ. Длительный ток зависит от температуры окружающей среды, скорости ветра и наличия солнечного нагрева. В нормальных условиях для АС-120/19 он достигает 390 А. При проектировании воздушных линий электропередач обязательно учитывают стрелу провеса, о которой речь пойдёт ниже.
5. Монтаж воздушных проводов и натяжение
Монтаж воздушных линий начинают с раскатки провода по роликам, установленным на опорах. Для неизолированных алюминиевых проводов для воздушных линий критично не допустить заломов и перекручивания, иначе локально снижается прочность. Натяжение выполняют с контролем динамометром. Для этого применяют натяжители — механизмы, фиксирующие провод на анкерной опоре и позволяющие выбрать заданную стрелу провеса. Расчёт провеса электропередач ведут по монтажным таблицам, связывающим температуру, длину пролёта и усилие тяжения. Зимой провод натягивают сильнее, летом — слабее, чтобы при максимальной нагрузке не превысить допустимое механическое напряжение.
Крепление к тросу при воздушной проводке реализуют с помощью поддерживающих и анкерных зажимов. Зажим фиксирует провод, не повреждая его поверхность. Для сталеалюминиевых проводов важно не пережать стальной сердечник. Воздушное соединение электрических линий в пролётах выполняют соединительными гильзами с последующей изоляцией термоусадкой. Сварка неизолированных проводов возможна методом термитной сварки, обеспечивающей равнопрочное соединение. Соединение электрических воздушных линий на ответвлениях к дому реализуют прокалывающими зажимами, которые не требуют снятия изоляции. Детально технология прокладки СИП описана в руководстве прокладка СИП.
6. Стрела провеса, расстояния и перехлёст
Провес воздушного провода — разница высот между точкой подвеса и самой низкой точкой в пролёте. Нормированная стрела провеса гарантирует, что расстояние от нижней точки провода до земли не нарушит габарит. Для ВЛ 0,4 кВ минимальное расстояние до земли в населённой местности составляет 6 м для проезжей части и 5 м для пешеходной зоны. Для ВЛ 10 кВ эти цифры выше. Перехлёст проводов при сильном ветре способен вызвать короткое замыкание; для его предотвращения неизолированные провода для воздушных линий разносят на расстояния 20–60 см между фазами. Изолированные провода для воздушных линий допускают меньшее расстояние, но их монтаж всё равно требует соблюдения норм.
На провес влияют гололёд и температура. При расчёте провеса электропередач учитывают климатический район. Завышенное натяжение в мороз опасно обрывом, заниженное — провисанием ниже допустимого габарита. Транспозиция на воздушных линиях — перемена мест фаз для симметрирования индуктивного сопротивления — влияет на расположение проводов и усложняет монтаж, но для линий 110 кВ и выше она обязательна.
7. Конструкция электропередач и сопутствующие элементы
Конструкция электропередач включает не только токоведущий провод, но и тросы, зажимы, изоляторы, арматуру. Грозозащитные тросы — это стальные или сталеалюминиевые проводники, подвешенные над фазными проводами и соединённые с заземлением опор. Они принимают на себя удар молнии, защищая линию. Провода и тросы электропередачи иногда путают, но их функции различны: тросы ток практически не несут, их задача — молниезащита. Конструкция крепления электропередачи включает изоляторы, которые обеспечивают электрическую изоляцию от опоры. Для неизолированных проводов для воздушных линий применяют стеклянные или фарфоровые изоляторы, собираемые в гирлянды.
Воздушное соединение связи — отдельный класс линий, где медные или биметаллические провода подвешивают на собственных опорах. Они имеют меньший диаметр и прокладываются ниже силовых ВЛ. Для ответвлений к домам всё чаще применяют изолированный воздушной линии провод СИП, который монтируется с использованием прокалывающих зажимов.
8. Обслуживание и ремонт неизолированных воздушных линий
Обслуживание неизолированных электропередачи требует регулярного осмотра. Раз в год проводят визуальный контроль состояния проводов, зажимов и изоляторов. При осмотре проверяют стрелу провеса, отсутствие обрывов проволок, коррозии. Ремонт неизолированных электропередачи включает замену повреждённых участков, установку ремонтных гильз, подтяжку или замену зажимов. Перехлёст и вибрация — главные враги неизолированных проводов для воздушных линий. Для гашения вибраций на провода монтируют демпферы. Если замена старого алюминиевого провода неизбежна, выбирают марки с усиленным сердечником или переходят на самонесущий изолированный провод для воздушных линий, что продлевает межремонтный интервал.
При ремонте неизолированных электропередачи важно выполнять воздушное соединение электрических линий через герметизированные муфты, чтобы внутрь не попадала влага. Сварка алюминиевых проводов требует опыта, иначе место сварки становится очагом обрыва. Лучше применять болтовые или опрессованные зажимы.
9. Выбор воздушного провода и расчёт сечения
Выбор проводов воздушных линий начинается с расчёта электрической нагрузки. Сечение подбирают по длительно допустимому току и по экономической плотности тока. Для магистральных линий 110 кВ применяют сталеалюминиевые провода марок АС-120, АС-240, АС-400. Для распределительных ВЛ 10 кВ используют как неизолированные, так и защищённые изолированные провода. Для ВЛИ 0,4 кВ массово внедряют самонесущий изолированный провод для воздушных линий СИП-4. Какой провод использовать в конкретном проекте, определяет технический проект с учётом климатических условий, длины пролётов и требований по надёжности.
Медный провод для воздушных линий выбирают редко из-за высокой цены, но он незаменим на участках с агрессивной средой: морское побережье, химические производства. Для грозозащитных тросов и несущих элементов применяют стальной провод для воздушной линии, оцинкованный или с антикоррозионным покрытием.
10. Эксплуатация с изолированными проводами и перспективы
Эксплуатация с изолированными проводами воздушных линий проще: не нужно опасаться схлёстывания при ветре, меньше отключений из-за падения веток. Однако СИП требует особого ухода за прокалывающими зажимами — контакты следует подтягивать раз в три года. Замена неизолированного провода на самонесущий изолированный для воздушных линий повышает надёжность электроснабжения, особенно в лесных районах и районах с частыми гололёдами. Все работы по переводу на СИП выполняют по типовым проектам, соблюдая нормы ПУЭ. Для каталога марок изолированного для воздушной линии и сопутствующей арматуры обращайтесь к разделу провод воздушный.
11. Заключение
Провода для воздушных линий — это комплекс материалов и технологий, обеспечивающих перенос электроэнергии на огромные расстояния. Грамотный выбор марки, будь то сталеалюминиевый АС, защищённый СИП-3 или неизолированный алюминиевый, напрямую определяет надёжность, потери и стоимость линии. Соблюдение правил монтажа, регулярный осмотр и своевременный ремонт позволяют десятилетиями эксплуатировать воздушные сети без аварий. Полный сортамент проводов для воздушных линий электропередачи представлен в каталоге провод для воздушных линий электропередач, а методы прокладки детально разобраны в статье прокладка СИП.
