Самонесущие изолированные провода (СИП) стали основой современных воздушных линий электропередачи и ответвлений к потребителям. Их конструкция исключает схлёстывание и снижает риск коротких замыканий, а монтаж заметно проще, чем у голых проводов. Однако без чёткого соблюдения технологии прокладка СИП может привести к провисанию, повреждению изоляции и авариям. В этой статье последовательно разберём приёмы натяжения, фиксации анкерными зажимами, ввода в здание, а также допустимые расстояния и нормы ПУЭ. Полный перечень марок и сечений доступен в разделе самонесущие изолированные провода, а углублённое описание характеристик и выбора дано в руководстве подробно про СИП.

1. Общая характеристика СИП и нормативная база

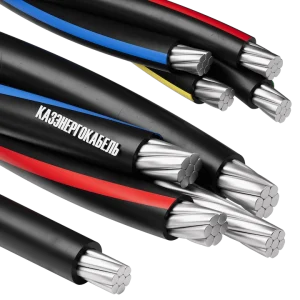

Провода СИП состоят из алюминиевых фазных жил, скрученных вокруг нулевого несущего проводника или с отдельным стальным сердечником. Изоляция из светостабилизированного сшитого полиэтилена выдерживает ультрафиолет, нагрев до 90 °C и морозы. Благодаря такой оболочке прокладка кабеля СИП допустима без дополнительной защиты на открытом воздухе. В зависимости от исполнения различают типы СИП-1, СИП-2, СИП-3, СИП-4. Для бытовых сетей 0,4 кВ чаще всего применяют СИП-4 сечением 16 или 25 мм², а для магистральных линий 10–20 кВ — СИП-3 с изоляцией каждой жилы. Главные регламентирующие документы — ПУЭ 7-го издания, глава 2.4 «Воздушные линии электропередачи», и типовые проекты ЛЭП 0,4–10 кВ. Правила монтажа провода СИП также опираются на ГОСТ 31946-2012 и указания производителей арматуры.

Важным отличием СИП от неизолированных проводов является возможность прокладки кабеля СИП по фасаду здания без дополнительной изоляции, а также сниженные расстояния до веток деревьев и строений. Тем не менее ПУЭ содержит ряд условий, которые требуется соблюдать независимо от типа изоляции. Например, совместная подвеска СИП с телефонными кабелями допускается с промежутком не менее 0,5 м, а с силовыми линиями другого напряжения — 0,1 м.

2. Инструмент и оснастка

Монтаж проводов СИП ведётся с помощью специализированного набора приспособлений, снижающего риск повреждения изоляции:

• раскаточные ролики с гладкой полимерной поверхностью, подвешиваемые на опоры;
• натяжной механизм и динамометр или монтажные лягушки с храповым механизмом;
• анкерные и подвесные кронштейны;
• прокалывающие ответвительные зажимы для соединения магистрали и ответвлений;
• зажим для монтажа провода СИП на опорах — анкерный или поддерживающий, в зависимости от угла поворота;
• ручной инструмент: стриппер-нож для снятия изоляции (на ответвлениях), торцевые головы, набор гаечных ключей, шуруповёрт с насадкой на болты зажимов.

Всю арматуру для воздушной прокладки поставляют в комплекте, подобранном под сечение жил и тип СИП. При заказе ориентируются на таблицы совместимости с конкретной маркой провода. Дополнительно для обрезки провода и зачистки изоляции на ответвлениях используется диэлектрический инструмент. Для контроля высоты подвеса применяют лазерный дальномер или нивелир, а для проверки натяжения — динамометр с отсчётным устройством. Перед началом работы осматривают все зажимы на предмет дефектов, проверяют целостность изоляции на проводе, смазывают болтовые соединения консистентной смазкой для предохранения от закисания.

3. Правила монтажа по опорам и воздушным линиям

Прокладка провода СИП по опорам начинается с установки анкерных кронштейнов на оконечных и угловых стойках. Затем на промежуточных опорах закрепляют раскаточные ролики. Протяжку выполняют плавно, без рывков, контролируя усилие тяжения динамометром. Для СИП-2 и СИП-4 с алюминиевыми жилами максимальное усилие ограничено 45 Н/мм² суммарного сечения. После укладки провод фиксируют в анкерных зажимах на концах участка и переводят с роликов в поддерживающие зажимы.

Очень важно выдержать соосность провода и ролика: перекос приводит к задирам изоляции. При раскатке пролётом свыше 40 метров применяют лидер-трос, прикрепляемый к концу СИП через вертлюг. Это предотвращает скручивание провода. Во время подвески на угловых опорах провод пропускают через угловые ролики с увеличенным диаметром, чтобы не нарушить радиус изгиба. Прокладка кабеля СИП по опорам ведётся последовательно, начиная с анкерного пролёта и двигаясь к промежуточным опорам. При наличии пересечений с дорогами на время работ устанавливают временные защитные сетки или перекрывают движение.

Расстояние между опорами для СИП сечением 16–25 мм² обычно составляет 25–40 м; при использовании большего сечения и усиленного несущего троса пролёт увеличивают до 50 м. Стрела провеса в середине пролёта не должна опускать провод ниже нормируемой высоты. Расчёт стрелы проводят по монтажным таблицам, зависящим от температуры окружающего воздуха в день монтажа. На углах поворота более 30° устанавливают двойное анкерное крепление, а при угле свыше 60° — промежуточную анкерную опору.

4. Ввод в дом и прокладка по фасаду

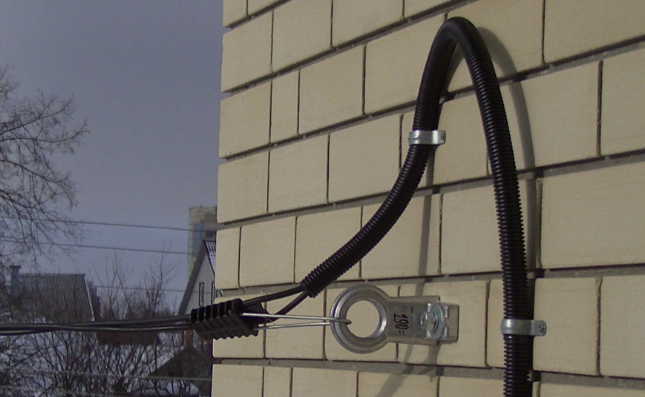

Ввод проводом СИП от столба к дому выполняют одним из двух способов: воздушный переход от опоры до стены здания с креплением на анкерный зажим либо прокладка кабеля по фасаду здания с опусканием от магистрали. При воздушном вводе расстояние от столба до стены не должно превышать 25 м для СИП сечением 16 мм². Если дистанция больше, устанавливают промежуточную опору. Ответвление от магистрали делают прокалывающими зажимами, которые позволяют не зачищать изоляцию на магистральном проводе.

Непосредственно перед вводом в стену провод пропускают через изогнутую трубку или гильзу. Трубка должна выходить наружу на 50–100 мм и герметизироваться с обеих сторон, чтобы внутрь не попадала влага. Поднимаясь по фасаду от земли, СИП прокладывают на высоте не менее 2,75 м над уровнем земли, а над крыльцом или балконом — 2,5 м. Крепление к стене выполняют фасадными анкерными зажимами с дюбелями. Шаг крепления — 1,5–2 м. В местах изгиба трассы радиус изгиба не должен быть меньше 10 диаметров провода. Внутри здания СИП можно прокладывать на расстояние не более 2 м до вводного щитка, после чего переходить на кабель ВВГнг или аналогичный. Прокладка СИП внутри помещений на большие расстояния не рекомендуется из-за его жёсткости и горючей изоляции.

5. Прокладка в земле, в трубах и в гофре

Хотя СИП изначально предназначен для воздушных линий, в ряде случаев его укладывают под землёй. Правила монтажа кабеля СИП под землёй требуют обязательной защиты: провод помещают в ПНД трубу или двустенную гофрированную трубу, стойкую к сдавливанию. Глубина траншеи — не менее 0,5 м при прокладке в трубе и 0,7 м без неё, но для СИП предпочтителен именно трубный способ. На дно насыпают песчаную подушку, трубу укладывают с небольшим уклоном для стока конденсата, затем засыпают песком и сигнальной лентой.

Прокладка кабеля СИП в земле в трубе ПНД защищает его от механических повреждений и грызунов. Диаметр трубы подбирают так, чтобы провод занимал не более 40% сечения. Перед затяжкой провод смазывают мыльным раствором или специальной смазкой. Затяжку выполняют лебёдкой с контролем усилия. При вводе в здание из земли труба должна выступать выше уровня грунта не менее чем на 30 см, а её устье герметизируют от проникновения воды. Внутри зданий, если требуется гибкость, СИП прокладывают в гофре из самозатухающего ПВХ, однако такое решение считают исключением, а не правилом.

6. Нормы ПУЭ и минимальные высоты

При прокладке кабеля СИП по воздуху ПУЭ устанавливают чёткие габариты:

• над пешеходной зоной — не менее 5,0 м;
• над проезжей частью — не менее 6,0 м;
• над пересечением с дорогами — 6,0 м, а с трамвайными путями — 9,5 м;
• расстояние от провода до земли на опоре в населённой местности — 4,0 м для линий 0,4 кВ;
• при вводе в здание высота над землёй должна быть не менее 2,75 м, а над крыльцом или балконом — 2,5 м.

Расстояние между проводами СИП на опорах при параллельной подвеске регламентировано монтажными схемами завода-изготовителя. Как правило, оно составляет 20–30 см. При прокладке по фасаду здания расстояние до оконных проёмов должно быть не менее 0,5 м. Крепить СИП непосредственно на газопроводы, водостоки и вентиляционные короба запрещается. Минимальное расстояние до ветвей деревьев — 0,5 м. На ответвлениях к дому обязательно выдерживают те же высоты, что и для основной линии.

7. Сметные нормативы (ГЭСН)

Стоимость работ по прокладке самонесущих изолированных проводов ГЭСН нормирует сборниками 33-04-004 и 33-04-010 для ВЛ 0,4–10 кВ. В состав сметы входят раскатка проводов, установка крюков или кронштейнов, подвеска с креплением к изоляторам, монтаж зажимов и устройство вводов. Прямые затраты рассчитываются на 100 метров линии. Нормы учитывают массу барабана, длину пролёта и количество опор. Для ответвлений к домам применяют отдельные расценки из сборника 33-04-014. При составлении смет обязательно учитывают стоимость вспомогательных материалов: крепежа, смазки, бирок, герметиков.

8. Технология соединений и ответвлений

Соединение магистрали СИП с ответвлением к потребителю — критический узел. Применяют прокалывающие зажимы, которые при затягивании болта прокусывают изоляцию и обеспечивают надёжный контакт. Зажим для монтажа провода СИП на ответвлении одновременно фиксирует провод механически. Гайку затягивают динамометрическим ключом до срыва калиброванной головки, указывающего на достижение заданного усилия. Наращивание основного провода по длине выполняют с помощью соединительных гильз из алюминиевого сплава с последующей изоляцией термоусадочной трубкой. Сварка алюминиевых жил не рекомендуется из-за риска пережога изоляции. Все контактные соединения обрабатывают токопроводящей смазкой, входящей в комплект зажима или приобретаемой отдельно.

9. Подготовка и натяжка

Перед началом монтажа провода СИП барабан устанавливают на домкрат или кабельный распорный станок, а конец провода закрепляют в зажиме раскаточного чулка. Чтобы исключить перекручивание, чулок соединяют с лидер-тросом через вертлюг. Протяжка ведётся синхронно, при этом ролики на промежуточных опорах уменьшают трение и не дают проводу тереться об острые кромки. После завершения протяжки регулируют стрелу провеса с помощью натяжных устройств. Температура монтажа влияет на длину: при укладке в жару дают большее провисание, в холод — минимальное, чтобы компенсировать тепловое расширение. Окончательное крепление на всех опорах выполняют после достижения расчётной стрелы провеса. На анкерном зажиме провод фиксируют сначала с одной стороны, натягивают до заданной стрелы, а затем зажимают второй стороной.

10. Типовые ошибки при монтаже проводов СИП

Анализ аварийности на ВЛ с СИП показывает, что большинство проблем связано с нарушением технологии:

• перетяжка провода сверх допустимого — приводит к обрыву жилы или разрушению анкерного зажима;
• недостаточное натяжение — вызывает провисание ниже нормы, трение о посторонние предметы и схлёстывание при ветре;
• неправильный подбор арматуры — например, использование зажимов меньшего сечения не обеспечивает должной фиксации;
• пренебрежение смазкой — болты закисают, что затрудняет последующее обслуживание;
• отсутствие заземления — на протяжённых линиях без штыревого заземления нулевой жилы возникает опасность перенапряжений;

Также распространённой ошибкой является неправильный выбор момента затяжки прокалывающих зажимов: слабая затяжка ведёт к плохому контакту и нагреву, чрезмерная — к повреждению изоляции и обрыву магистрали. Поэтому операторы обязаны использовать динамометрический инструмент и следовать инструкции.

11. Таблица основных норм

12. Прокладка по зданию и внутри помещений

Прокладка по зданию СИП допустима только снаружи либо в составе ввода. При необходимости провести трассу внутри здания от ввода до щитка её защищают гофрированной трубой или металлорукавом. Длина внутреннего участка не должна превышать 2 м. Прокладка в лотке также возможна, если лоток расположен на улице или в неотапливаемом помещении, при условии защиты от ультрафиолета и механических повреждений. Внутри жилых комнат СИП не прокладывают из-за эстетических соображений и требований пожарной безопасности.

13. Монтаж своими руками и меры безопасности

Монтаж кабеля СИП своими руками возможен при соблюдении техники безопасности. Лицо, выполняющее работы, обязано отключить подачу напряжения на участке и установить переносное заземление с обеих сторон места работ. Раскатку провода по опорам в одиночку проводить запрещено: требуется как минимум двое монтажников и наблюдающий на земле. При подъёме на опору используют лаз или автогидроподъёмник, обязательно в защитной каске и с монтёрскими когтями. Работа под напряжением разрешается только с применением диэлектрических перчаток, переносного заземления и сертифицированного инструмента. Перед началом монтажа необходимо проверить исправность всех приспособлений, срок поверки динамометра и отсутствие трещин на изоляторах. Прокладка кабеля СИП по столбам в дождливую погоду и при сильном ветре запрещена.

14. Заключение

Корректный монтаж провода СИП — залог долговременной и безаварийной работы воздушной линии. Соблюдение нормативных габаритов, правильный выбор арматуры, плавное натяжение с контролируемым усилием и аккуратное выполнение вводных узлов позволяют забыть о проблемах на десятилетия. Для подбора нужной марки и сечения обращайтесь к самонесущие изолированные провода, а для детального изучения технологий — к руководству подробно про СИП.
