Провод ПВС: технические характеристики, расшифровка, выбор сечения и монтаж
Провод ПВС — один из самых распространённых силовых проводников в быту и на производстве. Его ценят за гибкость, круглую форму и стойкость к многократным перегибам. В этой статье разберём, что скрывается за расшифровкой марки, из каких материалов выполнена изоляция, какие сечения и комбинации жил доступны, как правильно соединить провод, на какую нагрузку он рассчитан и где найти сертифицированную продукцию. Полный перечень бытовых проводников представлен на странице провод пвс. Подробный обзор характеристик и правил выбора читайте в руководстве: подробно бытовой провод.
1. Расшифровка марки ПВС
Буквенное обозначение ПВС несёт полную информацию о конструкции. Литера «П» означает «провод», «В» — изоляция из поливинилхлоридного пластиката, «С» — «соединительный». Таким образом, перед нами соединительный провод с ПВХ-изоляцией. Классическое исполнение — медное, многопроволочное, гибкое, круглого сечения. Иногда к маркировке добавляют индекс «нг» — не распространяющий горение, и тогда получаем ПВС нг для прокладки в местах с повышенными требованиями пожарной безопасности. Встречается также маркировка ПВС-Т с теплостойкой изоляцией до +105°C. Все эти детали регламентированы ГОСТ 7399-97 и техническими условиями производителей. Понимание расшифровки помогает сразу оценить, подходит ли проводник для конкретной задачи.
2. Конструкция и материалы

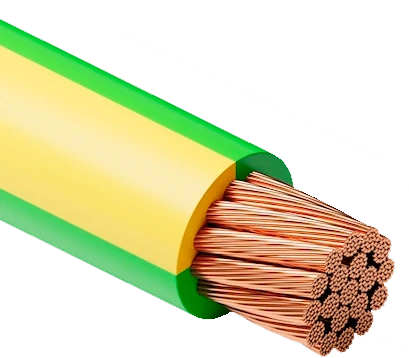

Основу составляет медный многопроволочный сердечник, скрученный из тонких проволок класса гибкости 5 по ГОСТ 22483. Именно такая скрутка придаёт мягкий изгиб и позволяет выдерживать многократные циклы деформации. Число проволок в жиле зависит от сечения: чем оно больше, тем больше проволок. Например, жила сечением 1,5 мм² содержит не менее 30 проволок, а 2,5 мм² — не менее 50. Медь используется лужёная или без покрытия, в зависимости от исполнения; лужёная медь повышает коррозионную стойкость и облегчает пайку.
Каждая жила изолирована ПВХ-пластикатом определённых цветов: жёлто-зелёный для заземления, синий или голубой для нейтрали, коричневый, чёрный, белый и другие для фазных проводников. Цветовая гамма унифицирована для удобства монтажа и обслуживания. Внешняя оболочка выполнена из того же ПВХ, заполняет промежутки между жилами и формирует прочный круглый профиль. Такая конструкция обеспечивает высокую механическую прочность, стойкость к истиранию, а также защиту от проникновения влаги и пыли. Оболочка не распространяет горение при одиночной прокладке; версии с индексом нг выдерживают групповую укладку без распространения пламени. Материал изоляции и оболочки стоек к большинству бытовых химических веществ, маслу и бензину в пределах разумного контакта.
3. Основные технические характеристики
ПВС рассчитан на номинальное напряжение до 380 В переменного тока для трёхфазных сетей и до 220 В для однофазных. Испытательное напряжение, подаваемое на катушку при заводских приёмо-сдаточных тестах, составляет 2000 В. Диапазон рабочих температур — от –25 °C до +40 °C для обычного исполнения; для нг-версий верхний предел поднимается до +70 °C. Монтаж при температуре ниже –15 °C без предварительного прогрева не допускается, так как оболочка становится хрупкой. Минимальный радиус изгиба — не менее 10 наружных диаметров, что обеспечивает сохранность токоведущих жил даже в тесных корпусах бытовой техники. Провод стоек к многократным перегибам; ресурс циклов изгиба с радиусом, равным пяти диаметрам, превышает 30 000. Срок службы при правильной эксплуатации — не менее 10 лет, при стационарном подключении без перемещений — до 20–25 лет. Строительная длина поставляемой бухты обычно составляет 100 метров или кратные отрезки.
4. Сортамент сечений и комбинаций жил
Провод выпускается с количеством жил от двух до пяти и широкой шкалой сечений. Все размеры соответствуют ГОСТ 7399-97. Ниже приведена расширенная таблица типовых исполнений: наружный диаметр, длительно допустимый ток при прокладке на воздухе, электрическое сопротивление жилы на 1 км и ориентировочная мощность при 220 В. Сечения 0.5 мм² встречаются редко, так как минимальное стандартное для ПВС — 0.75 мм². Тем не менее, отдельные производители выпускают провод с жилами 0.5 по согласованным техническим условиям.
| Марка | Число и сечение жил, мм² | Наружный диаметр, мм | Ток, А | Сопротивление жилы, Ом/км | Мощность при 220 В, кВт |
| ПВС 2х0.75 | 2×0.75 | 6.2 | 6 | 24.5 | 1.3 |
| ПВС 2х1.0 | 2×1.0 | 6.5 | 10 | 18.1 | 2.2 |
| ПВС 2х1.5 | 2×1.5 | 7.0 | 14 | 12.1 | 3.0 |
| ПВС 2х2.5 | 2×2.5 | 8.0 | 20 | 7.41 | 4.4 |
| ПВС 2х4 | 2×4.0 | 9.5 | 25 | 4.61 | 5.5 |
| ПВС 2х6 | 2×6.0 | 10.8 | 32 | 3.08 | 7.0 |
| ПВС 3х0.75 | 3×0.75 | 6.6 | 6 | 24.5 | 1.3 |
| ПВС 3х1.0 | 3×1.0 | 7.0 | 10 | 18.1 | 2.2 |
| ПВС 3х1.5 | 3×1.5 | 7.8 | 14 | 12.1 | 3.0 |
| ПВС 3х2.5 | 3×2.5 | 9.0 | 20 | 7.41 | 4.4 |
| ПВС 3х4 | 3×4.0 | 10.5 | 25 | 4.61 | 5.5 |
| ПВС 3х6 | 3×6.0 | 12.0 | 32 | 3.08 | 7.0 |
| ПВС 4х1.0 | 4×1.0 | 7.5 | 10 | 18.1 | 2.2 |
| ПВС 4х1.5 | 4×1.5 | 8.5 | 14 | 12.1 | 3.0 |
| ПВС 4х2.5 | 4×2.5 | 10.2 | 20 | 7.41 | 4.4 |
| ПВС 4х4 | 4×4.0 | 11.8 | 25 | 4.61 | 5.5 |
| ПВС 4х6 | 4×6.0 | 13.5 | 32 | 3.08 | 7.0 |
| ПВС 5х1.0 | 5×1.0 | 8.2 | 10 | 18.1 | 2.2 |
| ПВС 5х1.5 | 5×1.5 | 9.2 | 14 | 12.1 | 3.0 |
| ПВС 5х2.5 | 5×2.5 | 11.2 | 20 | 7.41 | 4.4 |
| ПВС 5х4 | 5×4.0 | 13.0 | 25 | 4.61 | 5.5 |
| ПВС 5х6 | 5×6.0 | 15.0 | 32 | 3.08 | 7.0 |
| ПВС 5х10 | 5×10.0 | 19.5 | 50 | 1.83 | 11.0 |
| ПВС 5х16 | 5×16.0 | 23.8 | 70 | 1.15 | 15.4 |
Наиболее ходовыми сечениями для бытовых переносок и удлинителей остаются 0.75, 1.0, 1.5 и 2.5 мм². Пятижильные версии с сечением от 10 мм² используют для подключения передвижных трёхфазных потребителей. Цена формируется за метр и зависит от числа жил и сечения. Актуальную стоимость конкретного метража уточняйте на странице провод пвс.
5. Применение провода ПВС
Соединительный силовой провод ПВС предназначен для присоединения электрических приборов к сети. Основное применение — изготовление переносных удлинителей, подключение электроплит, стиральных машин, холодильников, электроинструмента, сварочного оборудования небольшой мощности, систем временного освещения. Электрический монтаж с ПВС ведётся внутри помещений, в кабель-каналах и открыто по стенам. Жёсткой прокладки в земле он не терпит, для улицы требуется обязательная защита от прямых солнечных лучей и влаги с помощью гофры или специального кожуха. Монтаж несложен: провод легко гнётся, зачищается, концы обжимаются наконечниками НШВИ.
Нередко ПВС является основой для изготовления многорозеточных блоков и сетевых фильтров, так как его многопроволочная структура выдерживает частые перегибы без разрушения токоведущей жилы. Для мощных трёхфазных передвижных станков и генераторов применяют пятижильные версии сечением до 16 мм² и 25 мм², обеспечивая питание двигателей и надёжное заземление. В промышленности ПВС используют как гибкие перемычки внутри распределительных устройств, для подключения сварочных аппаратов и в качестве временных линий на строительных площадках при условии защиты от механических повреждений.
6. Как выбрать сечение и посчитать мощность
Главный критерий — нагрузка. Для маломощных светильников и зарядных устройств хватает 0.5–0.75 мм². Линии розеток на 16 А требуют сечений 1.5 или 2.5 мм². Электроплиты и водонагреватели снабжаются проводом 4–6 мм². Для вводных щитов и мощных электродвигателей применяют 10, 16, 25 и даже 50 мм². При выборе ориентируются на суммарную мощность подключаемых приборов. Например, стиральная машина мощностью 2.2 кВт потребляет около 10 А, что укладывается в лимит ПВС 3х1.5. Для варочной панели на 7 кВт минимальное сечение — 4 мм² по меди. Общее правило: длительный ток через проводник не должен превышать табличного значения с учётом условий охлаждения.
При выборе также учитывают падение напряжения на линии. Для переносок длиной до 50 м увеличение сечения на один шаг компенсирует потери. Так, если для стационарной розетки на 16 А берут 2.5 мм², то для удлинителя аналогичной длины разумно взять 4 мм², чтобы на конце сохранялось стабильное напряжение. При прокладке ПВС в открытом виде (без перегрева) длительная токовая нагрузка для сечения 2.5 мм² составляет 20 А, однако при намотке на катушку удлинителя теплоотвод ухудшается, и ток следует снижать минимум на 10–20 %.
7. Соединение и наращивание
Надёжно соединить провод ПВС помогают клеммные колодки, пружинные зажимы WAGO или опрессовка гильзами. Скрутка без фиксации ненадёжна и запрещена ПУЭ. Для многожильного провода обязательно используют втулочные наконечники НШВИ. При изготовлении удлинителя на одном конце монтируют вилку, на другом — колодку с заземлением. Такой набор часто называют «провод с вилкой». Концы жил обжимают и вводят в клеммы, тщательно затягивая винты. Пайка гибких жил допустима, но требует осторожности: припой не должен подниматься по проволоке выше места контакта, иначе место перехода становится жёстким и ломким. Опрессовка гильзой ГМЛ или наконечником НШВИ — предпочтительный метод, сохраняющий гибкость и обеспечивающий малое переходное сопротивление.
При необходимости сращивания двух отрезков ПВС применяют соединительные клеммы в распределительных коробках или проходные клеммники. Удлинение с помощью скрутки не допускается. Любое соединение должно оставаться доступным для осмотра. Двухжильный провод соединяют так, чтобы фазная и нулевая жилы не перекрещивались, сохраняя цветовую маркировку. Перед вводом в эксплуатацию собранную линию обязательно проверяют индикатором и тестером на целостность цепей и отсутствие замыканий.
8. Цвета изоляции и стандарты
Цветовая гамма проводов регламентирована международным стандартом МЭК 60445 и российским ПУЭ: жёлто-зелёный — заземление, синий — нулевой рабочий проводник, коричневый или чёрный — фаза. В двухжильном проводе обычно используют синий и коричневый, в трёхжильном добавляется жёлто-зелёный. Отступления от стандартной палитры нежелательны, так как усложняют обслуживание и повышают риск ошибок при подключении. Некоторые производители выпускают партии с полностью чёрной наружной оболочкой и цветными жилами внутри. Цвет внешней изоляции может быть белым, серым, чёрным или, реже, прозрачным для дизайнерских решений. Выбирая цвет оболочки, ориентируются на условия эксплуатации и эстетику помещения, однако технические свойства от цвета не зависят.
9. Длина, бухта и правила хранения
Заводская поставка провода ПВС осуществляется в бухтах стандартной длиной 100 метров или кратных отрезках. При больших объёмах закупки возможно изготовление мерной длины. При раскатке бухты рекомендуется использовать кабельный ролик или вертушку, чтобы не перекручивать провод и не нарушать шаг скрутки жил. Хранение организуют в сухом помещении, исключая воздействие прямых солнечных лучей и агрессивных сред. Каждая бухта снабжается этикеткой с указанием марки, сечения, длины, даты выпуска и заводского номера, что упрощает учёт и идентификацию. Срок хранения провода в упаковке производителя обычно составляет несколько лет без ухудшения свойств.
10. Сертификация и ОКПД2
Каждая партия провода ПВС сопровождается сертификатом соответствия ГОСТ 7399-97 или техническим условиям. В классификаторе продукции ОКПД2 провод занимает код 27.32.13 — «провода силовые для электрических установок на напряжение до 450 В». При покупке стоит убедиться в наличии сертификата и протоколов заводских испытаний, а также в целостности упаковки. Маркировка на бухте должна содержать знак соответствия ЕАС, товарный знак производителя, тип провода, дату изготовления и штамп отдела технического контроля. Только сертифицированная продукция гарантирует соответствие заявленным характеристикам и пожарную безопасность.
11. Сравнение с другими марками
Ближайший аналог ПВС — провод ПУГНП. Главное отличие заключается в оболочке: у ПВС она общая, у ПУГНП каждая жила изолирована отдельно, а внешнего покрова нет. Поэтому ПУГНП более плоский, но менее защищён от истирания. ПВС предпочтительнее для удлинителей и бытового подключения. С проводом ШВВП различие кроется в форме и гибкости: ШВВП — плоский, рассчитанный на малые токи и лёгкие условия, тогда как ПВС — круглый и более мощный, с лучшим теплоотводом. Для стационарной проводки в квартирах применяют кабель ВВГ, который не обладает такой гибкостью, но имеет монолитную или жёсткую многопроволочную жилу и более прочную изоляцию для скрытой прокладки под штукатуркой. Заменять ВВГ на ПВС в штробах или за подвесными потолками без дополнительной механической защиты недопустимо, поскольку ПВС не предназначен для неподвижной укладки в строительных конструкциях.
12. Правила прокладки и меры безопасности
Провод ПВС предназначен преимущественно для нестационарного присоединения потребителя к розетке с помощью разъёмов. При необходимости фиксированной прокладки внутри помещений его укладывают в кабель-каналы, гофротрубу или на изоляторах с креплением через каждые 0,5 метра. Открытая прокладка без защиты допускается на высоте не менее 2,0 м от пола и вне зон механического повреждения. При проходе сквозь стены устанавливают гильзы из негорючего материала. Температура монтажа не должна быть ниже –15 °C; при более низких значениях бухту предварительно выдерживают в тепле, а укладку ведут с особой осторожностью, не допуская ударов и резких изгибов. После завершения монтажных работ обязательно проверяют сопротивление изоляции мегаомметром на 500 В — минимально допустимое значение 0.5 МОм.
13. Заключение
Провод ПВС — надёжный мягкий электрический проводник для быта и промышленности. Знание расшифровки, рабочих характеристик, допустимых нагрузок и правил монтажа позволяет безопасно эксплуатировать его десятилетиями. Полный перечень провода ПВС и другой кабельной продукции представлен на сайте: кабельная продукция.
