Бытовой провод: полное руководство по выбору и применению
Бытовой провод — это обобщающее название для широкого спектра электрических изделий, предназначенных для внутренней разводки в жилых и административных зданиях, подключения бытовой техники, освещения и других электроустановок. В отличие от промышленных кабелей, работающих в агрессивных средах, эти изделия рассчитаны на эксплуатацию в стандартных условиях помещений. Ключевые требования к ним — безопасность, надежность, простота монтажа и соответствие нормативам (ПУЭ, ГОСТ).
1. Ключевые характеристики и классификация бытовых электрических линий
Все кабельно-проводниковые изделия для быта классифицируются по нескольким основным параметрам, которые определяют их назначение и область применения.
| Критерий классификации | Виды и марки | Описание и назначение |
|---|---|---|
| По назначению | Для стационарной прокладки, для подключения электроприборов (шнуры), осветительные | Изделия для скрытой и открытой проводки (ВВГнг-LS, NYM) монтируются один раз и не перемещаются. Шнуры (ПВС, ШВВП) предназначены для гибкого подключения техники. |
| По материалу жилы | Медные, алюминиевые | В современной бытовой электропроводке используются преимущественно медные жилы (ВВГ, ПВС), так как медь обладает лучшей проводимостью, гибкостью и долговечностью. Алюминий (АВВГ) применяется реже из-за хрупкости и склонности к окислению. |
| По количеству и гибкости жил | Одножильные (жёсткие), многожильные (гибкие) | Одножильные (ВВГ, ПВ-1) применяются для стационарного монтажа в стенах и кабель-каналах. Многожильные (ПВС, КГ) используются там, где важна гибкость: шнуры питания, подключение подвижного оборудования. |
| По типу изоляции | С ПВХ изоляцией, с резиновой изоляцией | ПВХ (поливинилхлорид) — самый распространенный материал для бытовых кабелей (ВВГ, ПВС). Резиновая изоляция (КГ) используется для изделий, работающих на морозе или в условиях повышенной влажности. |
| По форме | Круглые, плоские | Круглые модели (ПВС, ВВГ) универсальны. Плоские (ПБПП, ПУНП) удобны для скрытой прокладки под штукатурку, так как требуют меньшей глубины штробы. |
2. Основные марки бытовых кабелей и их расшифровка
Маркировка содержит информацию о конструкции. Рассмотрим самые распространённые типы.
| Марка | Расшифровка и конструкция | Технические характеристики | Область применения |
|---|---|---|---|
| ВВГ / ВВГнг-LS | Виниловая изоляция, Виниловая оболочка, Голый (без брони). нг — негорючий, LS — Low Smoke (с пониженным дымовыделением). Медные жилы, однопроволочные или многопроволочные. |
Напряжение: до 1000 В. Сечения: 1.5–50 мм². Температура: -50°C … +50°C. ВВГнг-LS обязательно для групповой прокладки в зданиях. | Стационарная электропроводка в домах и квартирах (скрытая в стенах, открытая в кабель-каналах). Ввод питания в квартирный щиток. |
| ПВ (ПВ-1, ПВ-3) | Провод Виниловый. Цифра означает класс гибкости: 1 — жесткий (однопроволочный), 3 — гибкий (многопроволочный). Одна медная жила в ПВХ изоляции. | Напряжение: до 450 В (для ПВ-1) и до 380 В (для ПВ-3). Сечения: 0.5–120 мм². Широкий температурный диапазон. | Монтаж электрощитового оборудования, подключение автоматических выключателей, УЗО, сборка распределительных щитов. Прокладка в трубах и коробах. |

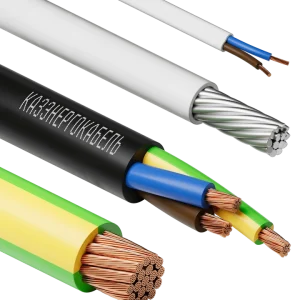

| ПВС | Провод Виниловый Соединительный. Состоит из нескольких (2–5) гибких медных жил в ПВХ изоляции, скрученных вместе и заключенных в общую ПВХ оболочку. | Напряжение: до 380 В. Сечения: 0.75–16 мм². Отличная гибкость, рассчитан на многократные изгибы. | Шнуры питания для бытовой техники (чайники, холодильники, стиральные машины), удлинители, переносные светильники. НЕ предназначен для стационарной скрытой проводки в стенах. |
| ШВВП | Шнур Виниловый Выплощенный. Гибкий медный шнур с плоскими параллельными жилами в ПВХ изоляции и оболочке. | Напряжение: до 380 В. Сечения: 0.5–0.75 мм² (малые). Невысокая механическая прочность. | Подключение маломощных устройств: настольные лампы, зарядные устройства, радиоаппаратура. Из-за малого сечения не подходит для мощных приборов. |
| ПУНП / ПБПП | Провод Универсальный Плоский (или Провод Бытовой Плоский). Алюминиевые или медные жилы в ПВХ изоляции, заключенные в общую плоскую оболочку. | Напряжение: до 250 В. Сечения: 1.5–6 мм². Удобен для прокладки. | Осветительные сети и розеточные группы для маломощных потребителей (открытая или скрытая проводка). Внимание: С 2007 года ПУНП запрещен к производству для стационарной проводки из-за несоответствия нормам безопасности. Рекомендуется использовать ВВГ или NYM. |
Изделия марки ПВ представлены в каталоге завода и широко используются для монтажных работ.
3. Как выбрать сечение для бытовой проводки
Правильный выбор сечения — залог безопасности. Недостаточное сечение приводит к перегреву, оплавлению изоляции и пожару.
- Определите суммарную мощность потребителей на линии. Например, для розеточной группы сложите мощность всех приборов, которые могут быть включены одновременно.
- Рассчитайте максимальный ток по формуле: I(А) = P(Вт) / (U(В) * cosφ). Для бытовой сети 220В и активной нагрузки (лампы, обогреватели) cosφ=1. Упрощенно: 1 кВт ≈ 4.55 А.
- Выберите сечение по таблице допустимых токов для соответствующего типа кабеля (ПУЭ, гл. 1.3).
| Назначение линии | Рекомендуемое сечение | Типовая автоматическая защита | Примеры применения |
|---|---|---|---|
| Линии освещения | 1.5 мм² | Автомат 10А | Люстры, точечные светильники, выключатели. |
| Розеточные группы | 2.5 мм² | Автомат 16А | Розетки в комнатах для телевизора, компьютера, пылесоса. |
| Кухонные розетки, электроплита | 4 мм² (для плиты — 6 мм²) | Автомат 25А (для плиты — 32А) | Подключение чайника, микроволновки, духового шкафа, варочной панели. |
| Вводной кабель в квартиру | 6–10 мм² | Автомат 40–50А | От этажного щитка к квартирному распределительному щитку. |
4. Правила монтажа и безопасности
- Скрытая проводка: Для прокладки в штробах, трубах или под гипсокартоном используйте негорючие кабели ВВГнг-LS или NYM. Запрещено использовать ПВС, ШВВП.
- Открытая проводка: Кабели прокладывают в кабель-каналах, плинтусах с канал-секцией или на изоляторах. Важно обеспечить защиту от механических повреждений.
- Соединения: Надежное соединение — основа безопасности. Запрещена обычная скрутка. Используйте:
- Сварку или пайку.
- Винтовые или пружинные клеммники (WAGO).
- СИЗ (соединительные изолирующие зажимы) для скруток.
- Опрессовку гильзами.
- Защита: Каждая линия должна быть защищена автоматическим выключателем (АВ) от перегрузок и короткого замыкания, а также, для розеточных групп и ванных комнат, устройством защитного отключения (УЗО) или дифференциальным автоматом.
- Цветовая маркировка: Соблюдайте стандарт: фаза — коричневый/красный/черный, ноль — синий, земля — желто-зеленый.
5. Частые ошибки при выборе и монтаже
| Ошибка | Последствия | Правильное решение |
|---|---|---|
| Использование алюминиевых жил для новой проводки | Хрупкость, окисление в местах соединений, риск потери контакта и возгорания. | Применять только медные кабели (ВВГнг-LS, NYM). |
| Прокладка ПВС в стене под штукатуркой | ПВС не предназначен для стационарной проводки. Со временем изоляция может разрушиться, что приведет к короткому замыканию. | Для скрытого монтажа использовать кабели, предназначенные для этого: ВВГнг-LS, NYM. |
| Неверный выбор сечения (в меньшую сторону) | Перегрев кабеля, оплавление изоляции, пожар. | Производить расчет сечения по мощности с запасом 20-30%. |
| Соединение медных и алюминиевых жил простой скруткой | Быстрое окисление, увеличение сопротивления, нагрев и возгорание. | Использовать специальные клеммники (например, с пастой, предотвращающей окисление) или делать соединение через «переходную» гильзу. |
| Отсутствие УЗО в линиях розеток и ванной комнаты | Риск поражения электрическим током при утечке. | Обязательно устанавливать УЗО с током срабатывания не более 30 мА. |
6. Заключение
Выбор правильных кабельно-проводниковых изделий — это вклад в безопасность и долговечность домашней электросети. Отдавайте предпочтение проверенным медным кабелям с негорючей изоляцией (ВВГнг-LS) для стационарной проводки и качественным гибким шнурам (ПВС) для подключения приборов. Всегда рассчитывайте необходимое сечение, используйте надежные способы соединения и не забывайте о защитной автоматике.
Купить качественные бытовые кабели и монтажные изделия ПВ можно у надежных производителей, таких как АО «Казэнергокабель», что гарантирует соответствие продукции ГОСТ и безопасную эксплуатацию на протяжении многих лет.
