Одножильный или многожильный силовой кабель: что лучше и в каких случаях

Сравнение одножильного и многожильного силового кабеля: какой выбрать для дома, цеха и магистралей

При построении распределительной сети всегда встаёт дилемма: взять несколько одножильных проводников или один многожильный кабель. Выбор напрямую влияет на трудоёмкость монтажа, итоговую стоимость и надёжность линии. В этой статье мы, опираясь на ПУЭ седьмого издания, ГОСТ 22483 и ГОСТ 31996, сопоставим две конструкции и дадим ориентиры для разных ситуаций.

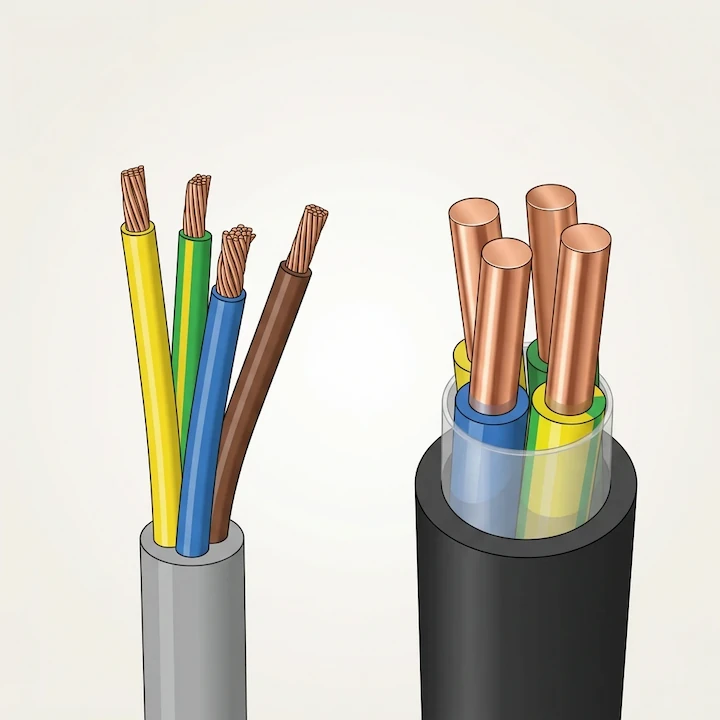

Одножильный силовой кабель — это одна изолированная жила в оболочке. Многожильный силовой кабель объединяет несколько таких жил под единой оболочкой. У каждого решения свои сильные стороны: один выигрывает в гибкости и компактности, другой — в токовых нагрузках и ремонтопригодности. Сразу обозначим ключевые различия в таблице, а затем разберём детали.

Конструкция и нормативная база

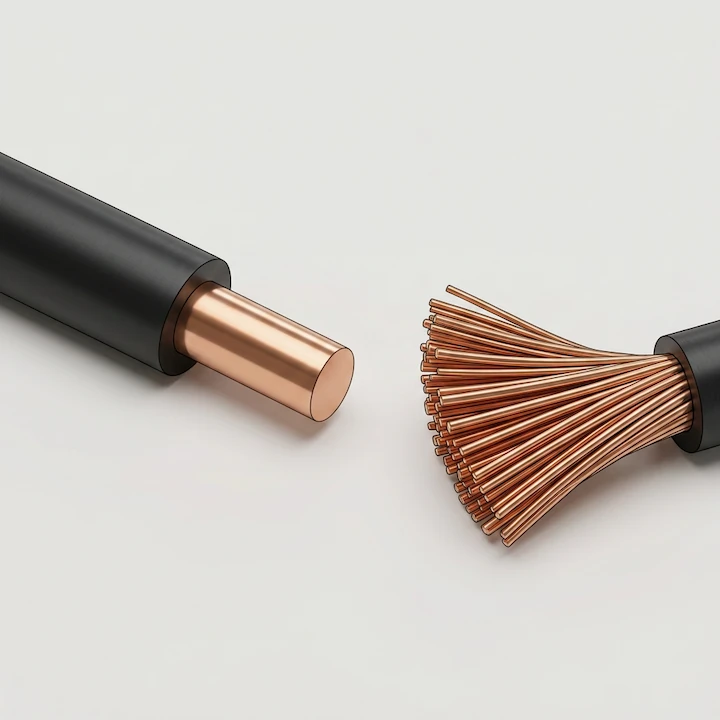

Согласно ГОСТ 22483, жилы делятся на классы гибкости: 1 — монолитная, 2 — многопроволочная, 5 — особо гибкая. Одножильные кабели выпускают с жилами классов 1 и 2; многожильные чаще имеют жилы класса 2, а в гибких марках — класса 5. Именно поэтому многожильный кабель с многожильной жилой ценится там, где важна подвижность и стойкость к изломам.

Многожильные конструкции стандартизированы по числу жил: 2, 3, 4 или 5. Четырёхжильный кабель — три фазных проводника и нулевой — был основой ещё советской четырёхпроводной маркировки сетей 0,4 кВ. Сегодня такая конфигурация остаётся самой востребованной, а при необходимости заземления применяется пятижильный провод. Подробнее об устройстве и классификации рассказано в статье про силовой кабель.

Электрические характеристики и токовые нагрузки

На переменном токе в сплошной жиле большого сечения заметен поверхностный эффект: ток вытесняется к краям, эффективное сопротивление растёт. Скрутка нескольких жил в многожильном кабеле частично компенсирует это явление. Однако близкое расположение изолированных проводников вызывает взаимный нагрев, поэтому допустимый длительный ток для многожильного кабеля, согласно таблицам ПУЭ, на 10–20% ниже, чем сумма токов такого же числа отдельно проложенных одножильных.

Потери напряжения в многожильной линии стабильны и симметричны по фазам. Одножильные кабели, если их укладывать в плоскости, дают разное индуктивное сопротивление фаз, что при неравномерной нагрузке ведёт к перекосу напряжений. Для трёхфазных цепей нередко берут готовый четырёхжильный кабель, например, трёхфазный медный 4х4 или медный 4х6 ввгнг.

Монтаж и удобство прокладки

Жёсткий одножильный кабель крупного сечения трудно завести в щит или согнуть с малым радиусом. По ПУЭ радиус изгиба для небронированных одножильных проводников составляет не менее 10 наружных диаметров. У многожильных этот показатель — 7,5 диаметра. Гибкий многожильный кабель, например, медный гибкий кг 5х4мм2, монтируется даже в стеснённых условиях и выдерживает многократные перегибы.

Для подвижного подключения станков, кранов, сварочных постов одножильные проводники непригодны — они быстро ломаются. Здесь лидируют медные гибкие марки КГ и КГН. При стационарной внутренней проводке в зданиях многожильные ВВГ и ВВГнг компактнее: одна оболочка заменяет несколько отдельных кабелей, требуется меньше крепежа и кабель-каналов. Рекомендации по монтажу с учётом радиусов изгиба и способов крепления даны в обзоре прокладка кабеля.

Стоимость и экономика проекта

Погонный метр одножильного проводника дешевле многожильного. Но для трёхфазной сети требуется минимум три таких кабеля, плюс нулевой и заземляющий. В итоге затраты на крепёж, лотки и работу электромонтажников нередко перевешивают начальную экономию. Многожильный кабель, такой как 4х16 медный, покупается одним барабаном и прокладывается одной линией, что сокращает время монтажа.

Гибкие исполнения — 4х16 медный гибкий — добавляют удобства при подключении, но и стоят несколько дороже. На крупных объектах часто прибегают к комбинированному подходу: магистрали выполняют одножильным алюминиевым кабелем, а распределительные сети внутри зданий — многожильным медным. Подробное сравнение материалов жил дано в статье сравнение алюминиевых жил с медными.

Надёжность и срок службы

Монолитная жила одножильного кабеля прочнее на разрыв, чем пучок тонких проволок, но она же жёстче передаёт вибрацию на контактные зажимы. Это со временем ослабляет соединения. Многожильный гибкий кабель демпфирует механические колебания, поэтому в цехах с работающими станками предпочтение отдаётся медному многожильному проводнику.

С точки зрения ремонтопригодности одножильная линия проще: при пробое изоляции на одной фазе достаточно заменить повреждённый участок этого кабеля. У многожильного при сквозном повреждении оболочки страдает весь пучок, и кабель меняется целиком. Однако современные оболочки из ПВХ-пластиката или сшитого полиэтилена обладают высокой механической стойкостью, и такие инциденты случаются крайне редко при соблюдении ПУЭ.

Что выбрать в разных ситуациях

Заключение

Одножильный силовой кабель — выбор для высоких токов, открытых эстакад и задач, где ремонтопригодность выходит на первый план. Многожильный силовой кабель удобнее в бытовой и коммерческой проводке, для подвижных подключений и там, где важны компактность и скорость монтажа. Принимая решение, отталкиваются от требований ПУЭ, таблиц допустимых нагрузок ГОСТ 31996 и реальных условий эксплуатации.

Ассортимент многожильных силовых кабелей представлен в каталоге — медный многожильный. Алюминиевые версии, включая бронированные, собраны в разделе алюминиевый силовой кабель. Грамотно спроектированная и смонтированная линия будет служить десятилетиями, какой бы тип кабеля ни был выбран.
