Кабель огнестойкий: полное руководство по выбору

Кабели для систем пожарной безопасности и оповещения: классификация, монтаж, сертификация

При проектировании систем противопожарной защиты, оповещения и управления эвакуацией (СОУЭ), а также охранно-пожарной сигнализации (ОПС) ключевое требование — сохранение работоспособности линий связи и электропитания в условиях пожара. Этому требованию отвечают специальные кабельные линии, которые в технической документации обозначаются как кабель огнестойкий. В данном материале подробно разбираются разновидности такого кабеля, его маркировка, конструктивные особенности, правила монтажа и прокладки, а также нормативные требования к сертификации.

1. Расшифровка маркировки

Способность кабеля сохранять электрические параметры при воздействии открытого пламени обозначается международными индексами. Буквы fr (Fire Resistant) указывают на огнестойкость — линия остается работоспособной в течение нормированного времени (90, 120 или 180 минут). Исполнение frhf означает, что кабель не только огнестойкий, но и безгалогенный: его оболочка при горении не выделяет коррозионно-активных газов. Маркировка frls присваивается кабелям с низким дымо-газовыделением, что критически важно для эвакуации людей. Наиболее защищенное исполнение — frlsltx, сочетающее огнестойкость, низкое дымообразование и отсутствие галогенов. Индекс ls (Low Smoke) применяется для кабелей с пониженным дымовыделением, но без требования сохранения работы в пламени.

Помимо международных обозначений, в российской практике широко используются марки, содержащие индексы ввгнг и ппгнг. Первый означает изоляцию и оболочку из ПВХ пластиката, не распространяющего горение. Второй — изоляцию из сшитого полиэтилена и оболочку из ПВХ, с показателем не распространяющий горение. Для групповой прокладки в кабельных сооружениях обязательна маркировка нг(А) или нг(В), подтверждающая, что кабель не распространяет горение при прокладке в пучках.

2. Типы кабелей для систем опс и соуэ

Для опс (охранно-пожарная сигнализация) и для соуэ (системы оповещения и управления эвакуацией) применяются несколько типов проводников, каждый из которых решает свою задачу. Для передачи цифровых данных между контроллерами и адресными датчиками используется витая пара (неэкранированная или экранированная). Для аналоговых видеокамер и некоторых типов извещателей востребован коаксиальный кабель. На магистральных линиях, где требуется высокая пропускная способность и защита от электромагнитных помех, применяется оптический и волоконно-оптический кабель.

Для соединения контроллеров с периферийными устройствами предназначен интерфейсный кабель. Для передачи дискретных сигналов (например, «пожар», «неисправность») используется сигнальный кабель. Питание насосов пожаротушения, вентиляторов дымоудаления и других мощных нагрузок осуществляется по силовому кабелю. В цепях управления задвижками, клапанами и пускателями применяется контрольный кабель. Для внутреннего монтажа оборудования (соединение клеммников, плат) используется монтажный кабель. Дистанционное включение исполнительных механизмов выполняется кабелем управления.

Почти все перечисленные типы выпускаются в симметричном исполнении, что обеспечивает подавление синфазных помех. Для защиты от внешних наводок применяется экранированный вариант, тогда как неэкранированный достаточно для большинства внутриобъектовых линий.

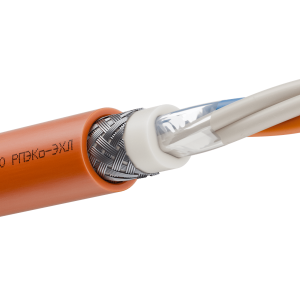

3. Конструктивные особенности: медные жилы, броня и оболочки

Кабели для систем пожарной безопасности производятся медными, с медными жилами. Медь обладает оптимальным сочетанием электропроводности, коррозионной стойкости и технологичности пайки. Жилы могут быть однопроволочными (монолитная проволока) — для стационарной прокладки в кабельных каналах и трубах, а также гибкими (многопроволочными) — для подключения оборудования, подверженного вибрации, или для прокладки на подвижных соединениях.

В условиях агрессивных сред, для защиты от грызунов и механических повреждений применяется бронированный кабель. Броня выполняется из стальных оцинкованных лент или проволок. Материалы изоляции и наружной оболочки выбираются в зависимости от требований пожарной безопасности. Безгалогенный кабель не выделяет при горении хлористый водород и другие агрессивные газы. Исполнение с низким дымо-газовыделением обеспечивает видимость не менее 50% в испытательной камере. Традиционный материал — в пвх изоляции, однако при горении он выделяет дым и коррозионные вещества, поэтому для систем пожарной безопасности и для систем противопожарной защиты предпочтительны безгалогенные версии (frhf, frls).

4. Популярные марки и типовые сечения

В проектной документации часто встречаются следующие марки. Кпс — кабель пожарной сигнализации, выпускается в исполнениях кпснг (не распространяет горение) и кпсэнг (экранированный, не распространяющий горение). Кср — кабель симметричный распределительный, применяется для аналоговых и цифровых систем связи. Эти марки производятся на заводах в соответствии с требованиями ГОСТ.

Особенно востребованы следующие типоразмеры с указанием количества жил и сечений:

• 4 жилы — для двухпарных линий или четырехпроводных цепей управления.
• 1х2х0.5 — одна пара сечением 0,5 мм² (для сигнальных цепей на расстояние до 100 м).
• 1х2х0.75 — одна пара сечением 0,75 мм² (увеличенная дальность).
• 1х2х1 — одна пара сечением 1 мм² (для питания датчиков с высоким током потребления).
• 2х2х0.5 — две пары по 0,5 мм² (для двух независимых линий).
• 2х2х0.64 — две пары по 0,64 мм² (частотный диапазон до 100 МГц, для цифровых протоколов).
• 2х2х0.75 — две пары по 0,75 мм² (универсальный вариант для опс).
• 3х1.5 — три жилы сечением 1,5 мм² (контрольный или силовой для маломощных нагрузок).
• 3х2.5 — три жилы сечением 2,5 мм² (для питания пожарных насосов и вентиляторов).

5. Кабельные проходки с пределом огнестойкости

Прокладка линий через строительные конструкции требует обязательного применения специальных узлов — кабельных проходок, сохраняющих предел огнестойкости. Эти устройства восстанавливают барьерную функцию стен и перекрытий, нарушенную при проходе кабельных линий. Проходка предотвращает распространение огня, дыма и горячих газов из одного пожарного отсека в другой в течение нормированного времени (от 30 до 180 минут). Конструкция проходки включает металлический корпус (или набор модулей) и терморасширяющийся материал, который при нагреве вспучивается и герметизирует зазоры. Монтаж таких узлов выполняется в соответствии с ГОСТ Р 53310-2009. Каждая проходка должна иметь сертификат пожарной безопасности с указанием реального предела стойкости к пламени. Полное руководство по выбору и установке представлено в статье «Огнестойкие кабельные проходки».

6. Монтаж и прокладка: правила и элементы

Монтаж линий для пожарной сигнализации и оповещения регламентируется сводами правил СП 484.1311500 и СП 6.13130. В процессе прокладки используются следующие элементы. Кабель-канал — пластиковый или металлический короб, обеспечивающий защиту от механических повреждений и упорядоченную трассировку. Ввод кабеля в электрощиты и оборудование выполняется через герметичные сальники или кабельные вводы, предотвращающие проникновение пыли и влаги. Короб и коробка (распределительная, ответвительная) служат для соединения и ответвления жил. Разветвительная коробка устанавливается в местах подключения извещателей и оповещателей. Проходки через стены и перекрытия, как указано выше, являются обязательным элементом пассивной противопожарной защиты. Крепление кабеля к строительным конструкциям производится с помощью хомутов (нейлоновых или металлических стяжек) с шагом, исключающим провисание. Защита кабеля в зонах возможных повреждений дополнительно обеспечивается гофрированными трубами или металлорукавами. Тип оболочки выбирается исходя из категории помещения по пожарной опасности. Детальные правила описаны в материале «Прокладка огнестойкого кабеля: правила монтажа и крепления».

7. Соединительные и разветвительные коробки для систем пожарной безопасности

Коробка соединительная и разветвительная коробка являются неотъемлемой частью любой кабельной трассы. В системах пожарной сигнализации и оповещения к ним предъявляются дополнительные требования: корпус должен сохранять целостность при кратковременном воздействии пламени, а клеммные колодки — обеспечивать надежный контакт без ослабления при вибрации. Для взрывоопасных зон (например, на химических и нефтегазовых объектах) применяются взрывозащищенные коробки с маркировкой Ex d (взрывонепроницаемая оболочка) или Ex e (повышенная надежность). Такие коробки изготавливаются из алюминиевого сплава, нержавеющей стали или армированного полиамида. Руководство по выбору представлено в статье «Соединительная коробка взрывозащищенная: руководство».

8. Сравнительная таблица исполнений по стойкости к пламени

9. Сертификация и нормативная база

Маркировка кабелей наносится на внешнюю оболочку и содержит информацию о марке, сечении, напряжении, классе пожарной опасности и соответствии ГОСТ. Обязательными документами являются сертификат соответствия ТР ТС 004/2011 (о безопасности низковольтного оборудования) и сертификат пожарной безопасности по ГОСТ Р 53315-2009. Кроме того, каждая партия сопровождается протоколами испытаний на сохранение работоспособности в условиях пламени по ГОСТ Р МЭК 60331. Продукция заводов проходит регулярные проверки в аккредитованных лабораториях. Наличие действующего сертификата и паспорта качества является обязательным условием для приемки кабельных линий на объектах, поднадзорных МЧС. Кабели с индексами fr, frls, frhf, frlsltx имеют высший предел стойкости к огню ПО1, что подтверждено сертификатами соответствия ЕАЭС.

10. Рекомендации по выбору кабеля для опс и соуэ

При подборе кабельной продукции для опс и соуэ необходимо учитывать следующие факторы. Требуемый предел сохранения работы в условиях пожара: для систем оповещения не менее 120 минут, для пожарной сигнализации допускается 90 минут. Тип передаваемого сигнала: цифровой (витая пара), аналоговый (коаксиальный) или силовой (многожильный). Условия прокладки: открытая проводка, в кабель-каналах, в земле или в агрессивной среде. Наличие электромагнитных помех требует применения экранированных версий. Для цепей управления и сигнализации на средние расстояния оптимален контрольный кабель или интерфейсный. Для питания ответственных механизмов выбирается силовой кабель с запасом по току не менее 30%. Для магистральных линий связи предпочтителен волоконно-оптический кабель, не подверженный наводкам.

11. Приобретение кабелей для систем пожарной безопасности

Вся номенклатура, включая марки кпс, кпснг, кпсэнг, кср, а также кабели fr, frhf, frls, frlsltx, представлена в специализированном разделе. Перейдите по ссылке кабель огнестойкий для ознакомления с полным перечнем продукции. Для подбора под конкретную задачу используйте общий каталог.

12. Заключение

Специализированные кабели — обязательный элемент современных систем противопожарной защиты, оповещения и связи. Маркировки fr, frhf, frls, frlsltx позволяют точно определить способность линии сохранять работоспособность в условиях пожара, уровень дымообразования и наличие галогенов. В зависимости от решаемой задачи выбираются витая пара, коаксиальный, оптический, силовой, контрольный или монтажный кабель. Конструктивные особенности — медные жилы (однопроволочные или гибкие), наличие экрана, брони, тип изоляции (в пвх изоляции или безгалогенной). Типовые сечения от 1х2х0.5 до 3х2.5 покрывают потребности любых объектов. Монтаж и прокладка выполняются с использованием кабель-каналов, коробок, разветвительных коробок, хомутов и обязательных проходок с пределом огнестойкости. Вся продукция имеет сертификаты соответствия ГОСТ и может быть приобретена в специализированном разделе.
