Огнестойкие кабельные проходки: полное руководство по выбору и применению
Огнестойкие кабельные проходки (ОКП) — это специальные инженерно-технические конструкции, предназначенные для герметизации мест пересечения кабелями, трубами или другими коммуникациями противопожарных преград (стен, перекрытий, перегородок). Их главная задача — обеспечить требуемый предел огнестойкости самой преграды, предотвращая распространение огня, дыма и токсичных газов через технологические отверстия. Установка сертифицированных проходок является обязательным требованием современных строительных норм (СП, ГОСТ) для обеспечения пожарной безопасности зданий и сооружений.
1. Назначение и принцип действия
Огнестойкая кабельная проходка работает как «огневой замок». При возникновении пожара она должна выполнить две ключевые функции:
- Огнезащита: Обеспечить сохранение целостности (E) и теплоизолирующей способности (I) преграды в течение нормируемого времени (EI 60, EI 90, EI 120, EI 150, EI 180). Это означает, что конструкция не обрушится и не допустит прогрев необогреваемой стороны до критической температуры.
- Дымогазонепроницаемость: Предотвратить проникновение дыма и опасных продуктов горения в смежные помещения, обеспечивая время для эвакуации людей.

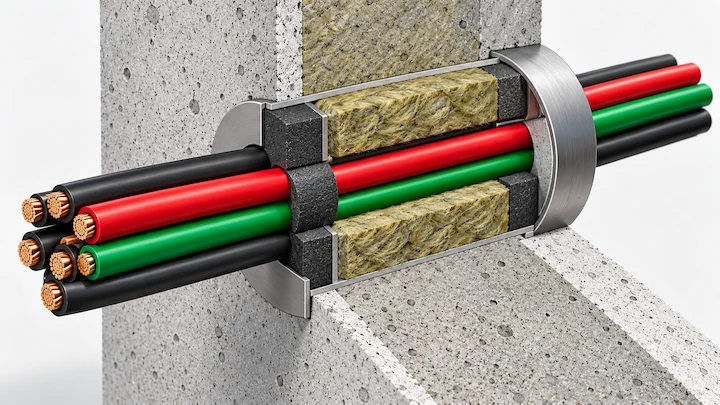

Принцип действия основан на применении специальных огнестойких и интумисцентных (вспучивающихся при нагреве) материалов, которые под воздействием высокой температуры расширяются, герметично заполняя все зазоры вокруг кабелей и тем самым блокируя путь огню.

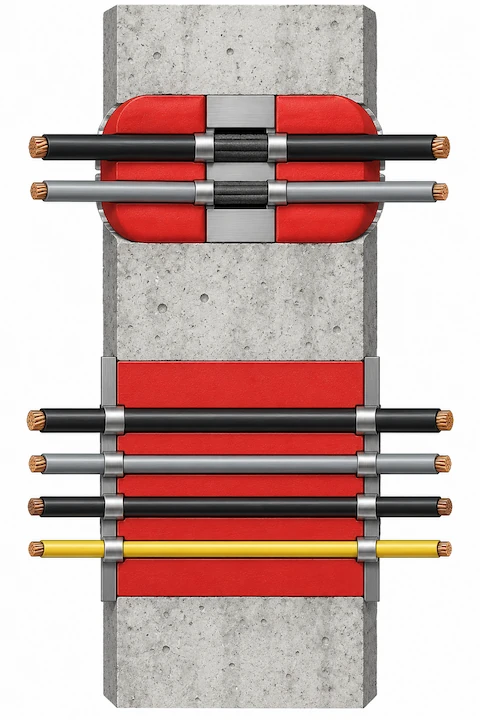

2. Типы и конструкция огнестойких проходок
Проходки классифицируются по конструкции, способу монтажа и типу огнезащитного наполнителя.
| Тип проходки | Конструкция и принцип | Преимущества | Недостатки и ограничения | Типовое применение |

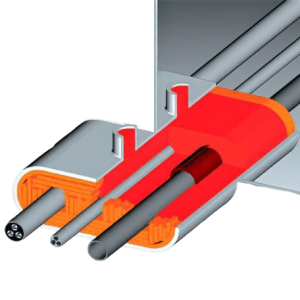

| Монолитная (литая) | Представляет собой готовую металлическую (чаще стальную) раму (короб), заполненную твердеющим огнестойким составом (например, на основе вермикулита, гипса, цемента). Состав затвердевает после установки, образуя единый массив. | Высокая механическая прочность, стабильность характеристик, простота контроля качества монтажа, возможность создания проходок сложной формы. | Требует времени для затвердевания состава. Сложнее внесения изменений (добавления кабелей) после монтажа. | Стационарные проходки с фиксированным пучком кабелей на этапе строительства или капитального ремонта. Фундаменты, капитальные стены. |
| Блочная (модульная) | Собирается из отдельных готовых модулей (блоков) с огнестойким наполнителем. Модули устанавливаются в металлическую раму вокруг кабелей. Часто используется интумисцентный материал в виде плит или герметиков. | Высокая скорость монтажа и демонтажа. Удобство для реконструкции и добавления новых кабелей в существующую проходку. Не требует времени на застывание. | Требует более высокой квалификации монтажников для точной подгонки модулей. Может иметь несколько более высокую стоимость. | Проходки в офисных, промышленных зданиях, ЦОД, где возможны частые изменения кабельной инфраструктуры. Монтаж в действующих сетях. |
| Обмазочная (огнезащитная паста/мастика) | Огнестойкий пластичный состав (часто интумисцентный), который вручную наносится вокруг кабелей, заполняя отверстие. Может использоваться с металлическим кожухом или без него. | Максимальная гибкость для проходок сложной и нестандартной формы. Простота применения на труднодоступных участках. | Субъективность качества монтажа (зависит от мастера). Длительное время нанесения для больших сечений. Менее эстетичный вид. | Небольшие отверстия, одиночные кабели, ремонт и уплотнение существующих проходок. |
3. Ключевые технические параметры и сертификация
Выбор проходки основывается на строгих технических параметрах, подтвержденных испытаниями.
- Предел огнестойкости (EI): Основной параметр. Обозначает количество минут, в течение которого проходка сохраняет целостность (E) и теплоизолирующую способность (I). Стандартные ряды: EI 60, 90, 120, 150, 180. Выбор зависит от требуемого предела огнестойкости самой преграды (устанавливается проектом).
- Степень дымогазонепроницаемости: Способность препятствовать проникновению дыма. Обозначается буквой S. Проходки высокого класса обеспечивают полную герметичность.
- Сертификат соответствия: Обязательный документ. Огнестойкая кабельная проходка сертификат должен быть выдан аккредитованной испытательной лабораторией (например, ВНИИПО) на основании натурных огневых испытаний по установленной методике. В сертификате указываются все подтвержденные параметры: предел огнестойкости, тип преграды, допустимые кабельные заполнения.
- Минимальная и максимальная толщина преграды: Проходка сертифицируется для монтажа в преградах определенной толщины (например, от 80 до 200 мм).
- Допустимая степень заполнения: Максимальный суммарный диаметр или площадь сечения всех кабелей, которые можно пропустить через проходку, не теряя заявленного предела огнестойкости. Превышение заполнения недопустимо.
Требования к огнестойким кабельным проходкам регламентируются комплексом документов, включая Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», а также своды правил (СП) и ГОСТ огнестойкие кабельные проходки (например, ГОСТ Р 53316-2009 «Кабельные линии. Сохранение работоспособности в условиях пожара. Методы испытаний»).
4. Область применения: где они необходимы
Установка ОКП обязательна практически везде, где кабели пересекают противопожарные преграды, выделяющие пожарные отсеки в здании:
- Энергетика и промышленность: Кабельные тоннели, этажи, электрощитовые, помещения АЭС, ТЭЦ, нефтеперерабатывающих заводов.
- Общественные и жилые здания: Пересечения межэтажных перекрытий, противопожарных стен и перегородок в офисах, торговых центрах, больницах, школах, жилых домах.
- Транспортная инфраструктура: Метрополитен, аэропорты, железнодорожные вокзалы, тоннели.
- Объекты с массовым пребыванием людей: Театры, кинотеатры, стадионы.
- Центры обработки данных (ЦОД): Для защиты критически важных кабельных трасс систем электроснабжения и связи.
5. Алгоритм выбора и проектирования
Выбор конкретной проходки — задача проектировщика, которая решается в несколько этапов:
- Анализ проектной документации: Определение типа и предела огнестойкости пересекаемой преграды (стена EI 90, перекрытие EI 150 и т.д.).
- Анализ кабельного пучка: Составление списка всех кабелей, проходящих через отверстие: их количество, тип, диаметр, горючесть (например, кабель нг-LS или без изоляции). Расчет суммарного заполнения.
- Подбор типа проходки: На основе условий монтажа (новое строительство / реконструкция) выбирается монолитная, блочная или обмазочная система. Например, для часто меняемой кабельной трассы в офисе логичнее выбрать блочную проходку.
- Выбор конкретной модели по каталогу производителя: По найденным параметрам (EI, толщина преграды, заполнение) подбирается конкретная модель, имеющая сертификат на эти условия. Для капитальных решений часто выбирают монолитные проходки.
- Проверка наличия сертификата: Обязательная проверка, что выбранная модель проходки имеет действующий сертификат, соответствующий всем проектным условиям.
6. Монтаж: ключевые правила и ошибки
Качество монтажа напрямую влияет на эффективность проходки. Основные правила:
- Подготовка отверстия: Отверстие должно быть ровным, очищенным от пыли и грязи, соответствовать размерам, указанным в инструкции к проходке.
- Фиксация проходки в преграде: Металлическая рама должна быть прочно и герметично закреплена в отверстии (часто с помощью анкеров и огнестойкого герметика по периметру).
- Правильное расположение кабелей: Кабели должны быть разнесены, не касаться друг друга пучком, чтобы огнезащитный состав мог равномерно заполнить все пространства.
- Точное соблюдение технологии заполнения:
- Для монолитных систем — тщательное приготовление и заливка смеси без пустот.
- Для блочных систем — плотная подгонка модулей вокруг каждого кабеля.
- Категорически запрещено:
- Использовать для заполнения несертифицированные материалы (монтажную пену, бетон, минеральную вату).
- Превышать допустимую степень заполнения.
- Повреждать огнезащитный слой при последующих работах.
7. Заключение
Огнестойкие кабельные проходки — это не формальность, а критически важный элемент пассивной огнезащиты, сохраняющий жизни людей и целостность объектов. Их правильный выбор, основанный на проектных требованиях и наличии официального сертификата, профессиональный монтаж и эксплуатация — обязательные условия для соответствия объекта всем нормам пожарной безопасности.
Использование качественных систем, таких как проходки ГЕРДА производства АО «Казэнергокабель», гарантирует надежную защиту на весь срок службы здания. Выбор между надежной монолитной или гибкой блочной проходкой позволяет найти оптимальное решение для любой задачи.
Ознакомиться с ассортиментом и технической документацией можно в разделе огнестойких кабельных проходок.
