Кабель водопогружной: марки, конструкция, сечения и монтаж
Для питания скважинных насосов, дренажных помп и электродвигателей, работающих в толще воды, требуется особый проводник — водопогружной кабель. Его изоляция выдерживает постоянное давление жидкости, не разрушается при вибрациях и сохраняет герметичность на глубине десятков метров. В статье разберём распространённые марки ВПП, КВВ и их модификации, конструктивные особенности, допустимые токовые нагрузки, способы сращивания и нормативные документы.
1. Назначение и условия работы
Водопогружной провод эксплуатируется в экстремальных условиях: полное погружение в воду, перепады температур, пульсации давления при включении насоса. Обычный силовой кабель в таких условиях быстро теряет изоляционные свойства из-за проникновения влаги по продольным капиллярам. Специализированный провод снабжён сплошной оболочкой из полиэтилена или ПВХ, которая исключает продольное распространение воды. Кабель водопогружной применяют в артезианских скважинах, колодцах, резервуарах, а также для питания насосов в системах водоснабжения и водоотведения. Глубина погружения достигает 100–200 метров, и на таких глубинах гидростатическое давление требует особой прочности оболочки.
2. Нормативная база
Производство водопогружных кабелей в России регламентируется техническими условиями, разработанными на основе отраслевых норм. Среди них:
- ГОСТ 24334-80 «Кабели силовые для стационарной прокладки. Общие технические условия» (частично применим к материалам изоляции);
- ТУ 3544-001-76960731-2008 и аналогичные документы заводов-изготовителей;
- требования Госгортехнадзора к электрооборудованию для подземных выработок (при использовании в шахтных колодцах);
- санитарно-эпидемиологические заключения для кабелей, контактирующих с питьевой водой.
В паспорте на каждую партию указывают рабочее напряжение, диапазон температур, стойкость к гидростатическому давлению. Обозначение «госнип» иногда встречается в старой документации и отсылает к Государственным нормам и правилам, действовавшим в СССР. Для современных объектов ориентируются на ТУ и сертификаты Таможенного союза. Испытания включают проверку продольной герметичности: образец выдерживают под давлением 2–3 атмосферы в течение нескольких часов, после чего измеряют сопротивление изоляции.
3. Марки и расшифровка
Основные марки водопогружных проводов:

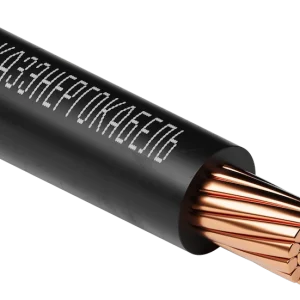

- ВПП — водопогружной провод с полиэтиленовой изоляцией. Цифры после обозначения указывают сечение и количество жил, например ВПП 25, ВПП 3х2,5. Отличается высокой гибкостью и стойкостью к гидроударам. В маркировке может присутствовать указание на номинальное сечение: «ВПП 25» — это 2,5 мм². Старые справочники упоминают ВПП 2,5 как типовое обозначение.
- КВВ — кабель водопогружной с ПВХ-оболочкой. Исполнения: КВВ 3х1,5, КВВ 3х2,5, КВВ 3х4, КВВ 4х2,5, КВВ 4х4. ПВХ-пластикат более жёсткий, чем полиэтилен, но дешевле.
- КВВ-П — с полиэтиленовой изоляцией жил и ПВХ-оболочкой. Комбинирует преимущества обоих материалов.
В маркировке после числа жил и сечения иногда добавляют буквы, характеризующие исполнение. Например, «синий» — цвет оболочки, облегчающий визуальный контроль в воде. Синий цвет также означает, что материал допущен к контакту с питьевой водой. Провод водопогружной выпускается также в тропическом и холодостойком вариантах. Номенклатура включает позиции 3х1,5, 3х2,5, 3х4, 4х2,5, 4х4, а также редко встречающиеся сечения.
В каталоге провода водопогружные представлен полный перечень доступных позиций.
4. Конструкция и материалы
Водопогружной кабель состоит из медных многопроволочных жил класса гибкости 5 по ГОСТ 22483. Каждая жила изолирована полиэтиленом или ПВХ. Поверх скрученных жил наложена общая оболочка из полиэтилена низкого давления или ПВХ-пластиката. Оболочка наносится методом экструзии под давлением, что исключает пустоты и обеспечивает продольную герметичность. В некоторых моделях между жилами и оболочкой вводят водоблокирующие нити, которые набухают при контакте с влагой и блокируют её продвижение. Это особенно важно при повреждении оболочки: нити не дают воде распространиться вдоль кабеля.
Цвет оболочки: синий, чёрный, серый. Синий цвет характерен для кабелей, разрешённых к контакту с питьевой водой. Материалы оболочки должны иметь санитарно-гигиенический сертификат. Изоляция и оболочка не должны выделять вредных веществ при длительном контакте с водой.
5. Технические характеристики
Рабочее напряжение водопогружных проводов — 380/660 В переменного тока. Длительно допустимая температура на жиле — +70 °C для ПВХ и +80 °C для полиэтилена. Минимальная температура монтажа — –15 °C, при более низких значениях требуется прогрев. Кабель выдерживает гидростатическое давление до 2,5 МПа, что соответствует глубине около 250 метров.
| Марка / сечение | Число жил × сечение, мм² | Диаметр, мм | Масса, кг/км | Ток, А |
| ВПП 2,5 | 3 × 2,5 | 11,0 | 180 | 30 |
| КВВ 3х1,5 | 3 × 1,5 | 10,0 | 140 | 18 |
| КВВ 3х2,5 | 3 × 2,5 | 12,5 | 220 | 25 |
| КВВ 3х4 | 3 × 4,0 | 14,0 | 310 | 35 |
| КВВ 4х2,5 | 4 × 2,5 | 14,0 | 290 | 25 |
| КВВ 4х4 | 4 × 4,0 | 16,5 | 410 | 35 |
Сечения 3х1,5 и 3х2,5 — ходовые для насосов мощностью до 2,2 кВт. Сечение 3х4 применяют для трёхфазных двигателей до 4 кВт. Кабель 4х2,5 или 4х4 используется, когда требуется заземляющая жила. Дополнительно выпускаются исполнения 3х1,5 и 4х2,5 для глубинных насосов.
6. Выбор сечения и расчёт по длине
При подборе сечения учитывают длину линии от щита до насоса. Падение напряжения не должно превышать 5% от номинала. Для кабеля 3х1,5 длиной 50 м при токе 10 А потери составят около 6 В, что приемлемо. Если длина более 100 м, сечение увеличивают на одну ступень. Расчёт выполняют по формуле: ΔU = I × R_пог × L, где R_пог — сопротивление одного метра жилы. Для жилы 2,5 мм² сопротивление около 0,0074 Ом/м, для 4 мм² — 0,0046 Ом/м.
Ниже приведена таблица рекомендуемых сечений в зависимости от мощности насоса и длины кабеля.
| Мощность насоса, кВт | Длина до 30 м | Длина 30–60 м | Длина 60–100 м |
| до 1,1 | 3х1,5 | 3х1,5 | 3х2,5 |
| 1,5–2,2 | 3х2,5 | 3х2,5 | 3х4 |
| 3,0–4,0 | 3х4 | 3х4 | 3х6 (или 4х4) |
Кабель ВПП 25 — устаревшее обозначение, где «25» — номинальное сечение 2,5 мм². Аналогично «ВПП 25» упоминается в запросах. Маркировка «3 на 1,0» встречается редко, чаще заказывают сечение не ниже 1,5 мм². При выборе всегда округляют сечение в большую сторону.
7. Монтаж и соединение
Соединение водопогружного кабеля с двигателем насоса выполняется через специальную муфту. Муфта для водопогружного кабеля обеспечивает герметичность, так как находится под водой. Применяют термоусадочные муфты с клеевым слоем, заливные эпоксидные муфты или комплекты заводского изготовления. Сращивание двух отрезков кабеля также выполняют с помощью муфты, тщательно изолируя каждую жилу.
Пошаговая инструкция монтажа:
- Зачистить оболочку на длине 40–50 мм, стараясь не повредить изоляцию жил.
- Надеть термоусадочные трубки на каждую жилу и общую трубку на оболочку.
- Соединить жилы обжимными гильзами или скруткой с пропайкой. Для водопогружных кабелей надёжнее опрессовка.
- Усадить трубки на жилы, затем общую трубку, следя за вытеканием клея.
- Проверить герметичность, кратковременно погрузив муфту в воду и контролируя сопротивление изоляции.
Перед монтажом проверяют сопротивление изоляции мегаомметром на 500 В — оно должно быть не менее 100 МОм. Кабель прокладывают без натяжения, с запасом по длине 2–3 метра, чтобы компенсировать вибрацию насоса. В скважине кабель фиксируют хомутами к напорной трубе через каждые 2–3 м. Радиус изгиба при монтаже — не менее 6 диаметров кабеля.
8. Эксплуатация и хранение
Водопогружной кабель не предназначен для прокладки в земле без защиты. Его изоляция чувствительна к ультрафиолету, поэтому на поверхности участок кабеля должен быть закрыт от солнца. Хранение бухт — в сухом помещении при температуре от –20 до +40 °C. Гарантийный срок хранения — 5–10 лет в зависимости от производителя. Периодически проверяют целостность оболочки и сопротивление изоляции. При сезонном использовании кабель после демонтажа просушивают, осматривают на предмет трещин и наматывают на катушку без перегибов.
9. Типичные неисправности и ремонт
Основная причина выхода из строя — повреждение оболочки и проникновение воды к жилам. При снижении сопротивления изоляции ниже 0,5 МОм кабель подлежит замене. Ремонт навесу возможен с помощью термоусадочной муфты, но надёжность такого соединения ниже заводского. Часто практикуют замену всего отрезка от насоса до щита. Чтобы продлить срок службы, при спуске насоса следят за тем, чтобы кабель не тёрся о стенки обсадной трубы; используют протекторы и направляющие.
10. Заключение
Кабель водопогружной — специализированное изделие, от которого зависит безотказная работа насосного оборудования. Соблюдение норм монтажа, подбор сечения с учётом длины и мощности, а также применение герметичных муфт гарантируют долговременную эксплуатацию даже в самых глубоких скважинах. Для заказа качественных водопогружных проводов обращайтесь к проверенным поставщикам.
