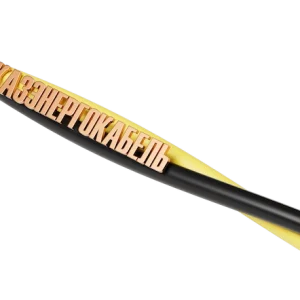

Провода ВП: взрывозащищённые линии связи и управления

Изделия под маркой ВП занимают особое место в системах промышленной автоматики и сигнализации, работающих в условиях повышенной опасности. В этой статье мы подробно разберём, что представляет собой провод ВП, его конструкцию, технические параметры и основные области применения. Материал будет полезен инженерам-проектировщикам, монтажникам и техническим специалистам, отвечающим за безопасность на взрывоопасных объектах.

1. Расшифровка названия и назначение

Расшифровка аббревиатуры ВП — Взрывозащищённый Провод. В технической среде это изделие часто называют взрывной провод, что подчёркивает его прямое назначение: работа в цепях управления, сигнализации и связи внутри зон, где возможно образование взрывоопасных смесей газов, паров или пыли. Провод ВП не предназначен для передачи больших мощностей — его задача обеспечить надёжную передачу низковольтных сигналов (до 220 В переменного тока частотой 50 Гц или до 110 В постоянного тока) без риска искрообразования или пробоя изоляции.

Конструкция провода исключает распространение горения при одиночной прокладке, а специальный экран из медной оплётки защищает сигналы от электромагнитных наводок, что критически важно для точной работы датчиков и исполнительных механизмов. Наибольшее практическое распространение получили модификации с двумя жилами сечением 0,7 мм² (2х0.7) и 0,8 мм² (2х0.8), поскольку эти типоразмеры оптимально сочетают гибкость, электрическую проводимость и удобство монтажа в стеснённых условиях.

2. Конструктивные особенности и материалы

Каждый провод ВП состоит из следующих обязательных элементов:

• Токопроводящие жилы — многопроволочные медные, класс гибкости 3 или 4 по ГОСТ 22483. Сечение 0,7 или 0,8 мм². Применение многопроволочной конструкции вместо монолитной увеличивает срок службы при вибрациях и изгибах.
• Изоляция жил — поливинилхлоридный пластикат (ПВХ) пониженной горючести. Цветовая маркировка: синий и коричневый (или чёрный для «земли» в некоторых исполнениях). Толщина изоляции рассчитана на испытательное напряжение 1500 В в течение 5 минут.
• Скрутка — две изолированные жилы скручены между собой с шагом, исключающим взаимное перекрещивание. Это уменьшает внешние диаметры и придаёт проводу механическую целостность.
• Экран — медная оплётка с плотностью не менее 80%. Коэффициент экранирования обеспечивает ослабление внешних помех до 60 дБ в диапазоне частот до 1 МГц.
• Разделительный слой — полиэтилентерефталатная плёнка (лавсан), предотвращающая прилипание оплётки к оболочке и облегчающая разделку.
• Наружная оболочка — ПВХ пластикат серого или чёрного цвета, устойчивый к ультрафиолету, маслу и слабым кислотам. Оболочка не распространяет горение и сохраняет эластичность при температуре до –40°C.

Для исполнения с приемкой (военная приёмка или усиленный ОТК) допуски на толщину изоляции и оболочки сужаются, а электрические испытания проводятся на каждом строительной длине, а не выборочно.

3. Технические характеристики в деталях

Основные параметры проводов ВП приведены в таблице. Данные актуальны для исполнений 2х0.7 и 2х0.8 при температуре окружающей среды 20°C.

Значения сопротивления изоляции сохраняются на уровне не менее 20 МОм·км даже после 15 суток выдержки в воде при температуре 20°C. Провод ВП сохраняет работоспособность при относительной влажности воздуха до 98% при температуре 35°C.

4. Исполнение с приёмкой: требования и преимущества

Для особо ответственных объектов (оборонные предприятия, атомные станции, химические производства с наивысшим классом опасности) выпускаются провода ВП с приемкой. Это исполнение маркируется дополнительной буквой «П» или специальным клеймом ОТК. Отличия от стандартной версии:

• 100% входной контроль медных жил (содержание кислорода, механические свойства).
• Измерение эксцентриситета изоляции — допуск не более 15% вместо стандартных 25%.
• Испытание каждого отрезка провода напряжением 2000 В (вместо 1500 В) в течение 10 минут.
• Контроль плотности оплётки — не менее 85% вместо 80%.
• Сопроводительная документация с отметкой военного представительства или аккредитованной лаборатории.
• Увеличенный гарантийный срок (до 5 лет вместо стандартных 2 лет).

Заказ провода с приемкой требует предоставления дополнительных разрешительных документов (лицензии на работу с военной продукцией для конечного заказчика). Сами катушки и бухты опечатываются специальными пломбами.

5. Система маркировки и условных обозначений

Полное обозначение провода ВП строится по следующей логике: ВП — [число жил] х [сечение] [буква исполнения]. Расшифровка дополнительных индексов:

• П — с приемкой (военная или заводская приёмка ОТК).
• ХЛ — холодостойкое исполнение (диапазон до –60°C, изоляция из специального ПВХ).
• М — маслобензостойкая оболочка (стойкость к нефтепродуктам до 72 часов).
• нг(А)-HF — не распространяет горение при групповой прокладке по категории А, безгалогенное исполнение (оболочка из полимерной композиции, не выделяющей коррозионно-активных газов).

Пример: ВП-2х0,8 П ХЛ — провод взрывозащищённый, две жилы сечением 0,8 мм², с приёмкой, холодостойкий.

6. Примеры расшифровки популярных марок

Чтобы избежать путаницы при заказе, приведём наглядные примеры расшифровки полных обозначений, встречающихся в технической документации:

• ВП 2х0.7 — базовое исполнение, жилы сечением 0,7 мм², без дополнительных требований. Применяется для общепромышленной взрывозащищённой сигнализации.
• ВП 2х0.8 с приемкой — усиленный контроль качества, рекомендован для объектов под надзором Ростехнадзора и ведомственной охраны.
• ВП-2х0,7-П — буква «П» после сечения указывает на приёмку ОТК предприятия. Все сертификаты содержат номер партии с пометкой «ВП».
• ВП-2х0,8 ХЛ — северное исполнение, сохраняет эластичность при морозах до –60°C, монтаж допускается без предварительного прогрева до –30°C.
• ВП-2х0,7 нг(А)-HF — безгалогенная версия, предназначена для помещений с большим скоплением людей (метрополитен, тоннели, вокзалы).

При заказе провода ВП с приемкой обязательно уточняйте, требуется ли наличие в сертификате номера военной приёмки (например, «МО» или «Минобороны»).

7. Области применения

Благодаря взрывозащищённым свойствам и устойчивости к внешним воздействиям, изделия ВП востребованы в следующих отраслях промышленности и инфраструктуры:

• Нефтегазовый сектор — подключение датчиков давления, температуры, газоанализаторов на АЗС, нефтебазах, газораспределительных пунктах, кустовых насосных станциях. Применяются в зонах класса В-1 (газы) и В-1а.
• Химическая промышленность — линии сигнализации и автоматики в цехах производства растворителей, лаков, красок, аммиака, метанола.
• Горнодобывающая промышленность — системы оповещения и аварийной связи в шахтах и рудниках (кроме непосредственно забоев, где требуются рудничные кабели).
• Оборонно-промышленный комплекс — использование проводов с приемкой в системах пуска ракет, управления оружием, на арсеналах и складах боеприпасов.
• Транспортная инфраструктура — тоннели метро, железнодорожные тоннели, подземные пешеходные переходы, где возможно скопление взрывоопасных газов (метан, пропан).
• Атомные электростанции — в системах контроля герметичности и сигнализации (класс безопасности 4 по НП-001).

Провод ВП пригоден для стационарной прокладки внутри помещений, в кабельных каналах, лотках, коробах, а также на открытом воздухе с защитой от прямых солнечных лучей. Допускается прокладка в стальных трубах и гибких металлических рукавах.

8. Монтаж и требования к прокладке

Правильный монтаж провода ВП напрямую влияет на сохранение взрывозащищённых свойств. Основные правила:

• Температура монтажа — не ниже –15°C для стандартного исполнения. При более низких температурах провод необходимо выдержать при комнатной температуре не менее 24 часов.
• Радиус изгиба — не менее 5 наружных диаметров. Для провода 2х0.8 (диаметр около 6 мм) минимальный радиус изгиба составляет 30 мм.
• Усилие тяжения — не более 80 Н для 2х0.7 и 90 Н для 2х0.8. Превышение ведёт к вытяжке медных жил и снижению плотности экрана.
• Заделка в клеммы — рекомендуется использовать наконечники типа НШВИ (изолированные втулочные) или облуживать концы жил припоем ПОС-61. Не допускается пайка кислотными флюсами.
• Заземление экрана — оплётку необходимо заземлить с одной стороны (со стороны источника сигнала) для предотвращения образования «земляных петель».
• Совместная прокладка — не допускается прокладывать провод ВП в одном пучке с силовыми кабелями напряжением выше 1000 В без разделительных перегородок.

После прокладки рекомендуется провести мегаомметрию изоляции (испытательное напряжение 500 В) и проверить целостность экрана. Для исполнения с приемкой протоколы этих измерений прилагаются к сдаточной документации.

9. Сравнение стандартного исполнения и версии с приёмкой

Для наглядного понимания различий приведём сравнительную таблицу двух основных версий провода ВП.

Выбор между двумя версиями определяется требованиями проектной документации. Для большинства промышленных объектов стандартного исполнения достаточно. С приемкой заказывают только при прямом указании в спецификации или для объектов, подконтрольных ведомственным надзорным органам.

10. Климатические и специальные исполнения

Помимо базовой версии, выпускаются модификации для особых условий. Наиболее востребованные:

• ВП-2х0,7 ХЛ — для районов Крайнего Севера. Изоляция и оболочка из морозостойкого ПВХ, сохраняют ударную вязкость при –60°C. Монтаж допускается до –30°C без подогрева.
• ВП-2х0,8 М — маслобензостойкий. Оболочка из специального пластиката, выдерживает 72 часа погружения в дизельное топливо, бензин АИ-95, трансформаторное масло без набухания.
• ВП-2х0,7 нг(А)-HF — не распространяет горение при групповой прокладке (категория А по ГОСТ Р 53315), не выделяет галогенов (HCl, HF). Применяется на объектах с высокими требованиями к пожарной безопасности (АЭС, подводные лодки, метро).
• ВП-2х0,8 УФ — усиленная защита от ультрафиолета. Оболочка содержит светостабилизаторы, срок службы под открытым небом увеличивается до 10 лет без растрескивания.

Комбинированные исполнения, например ВП-2х0,7 П ХЛ нг(А)-HF, возможны по спецзаказу, но сроки изготовления возрастают до 8–10 недель.

11. Сертификация и нормативная база

Продукция ВП изготавливается по техническим условиям ТУ 16-705.492-2006 (с изменениями 2014 г.) и соответствует следующим нормативным документам:

• ГОСТ Р МЭК 60079-0-2011 — «Электрооборудование взрывозащищённое. Часть 0. Общие требования».
• ГОСТ Р МЭК 60079-14-2011 — «Проектирование, выбор и монтаж электрооборудования во взрывоопасных зонах».
• ГОСТ Р 53315-2009 — «Кабельные изделия. Требования пожарной безопасности» (группа не распространяющих горение).
• ТР ТС 012/2011 — «О безопасности оборудования для работы во взрывоопасных средах».
• ТР ТС 004/2011 — «О безопасности низковольтного оборудования».

На каждую партию провода ВП оформляется сертификат соответствия, паспорт качества и, для версии с приемкой, свидетельство о приёмке военным представительством. Срок действия сертификатов — 5 лет с периодическим инспекционным контролем.

12. Транспортировка, хранение и срок службы

Правильное обращение с проводом до начала монтажа продлевает его ресурс. Рекомендации:

• Транспортировка — в крытых транспортных средствах при температуре от –40°C до +50°C. Не допускается сбрасывание бухт с высоты более 1 м.
• Хранение — на стеллажах в заводской упаковке, в сухих помещениях без прямого воздействия солнечного света. Срок хранения до отправки в монтаж — не более 2 лет.
• Срок службы — заявленный производителем не менее 15 лет при соблюдении правил монтажа и эксплуатации. Фактический ресурс, по данным эксплуатации, достигает 25 лет для проводов, проложенных внутри помещений.
• Критерии браковки — растрескивание оболочки, оголение экрана, снижение сопротивления изоляции ниже 1 МОм·км, обрыв более 10% проволок в жиле.

Для исполнения с приемкой регламентируется также порядок утилизации: провод подлежит маркировке как «спецпродукция» и возврату предприятию-изготовителю по истечении срока службы.

13. Заключение

Провод ВП — это специализированное, технически выверенное решение для организации надёжных цепей связи, сигнализации и управления во взрывоопасных средах. Компактные размеры, наличие экрана, гибкость и широкий диапазон климатических исполнений делают его незаменимым при монтаже в стеснённых условиях нефтегазовых, химических и оборонных объектов. Благодаря модификациям 2х0.7 и 2х0.8 можно точно подобрать сечение под требуемую нагрузку и длину линии. Исполнение с приемкой гарантирует повышенную надёжность для особо ответственных объектов, где отказ проводки недопустим. Купить провод ВП и другие виды кабельно-проводниковой продукции можно в общем каталоге кабелей. При заказе уточняйте требуемое сечение, наличие приёмки и климатическое исполнение — это позволит избежать ошибок и получить изделие, полностью соответствующее проекту.
