Введение в одномодовые и многомодовые оптические кабели
Оптический кабель — фундамент высокоскоростных волоконно-оптических линий связи. При проектировании ВОЛС один из первых вопросов — выбор между одномодовым и многомодовым волокном. От этого зависят дальность передачи, пропускная способность и бюджет всей линии.

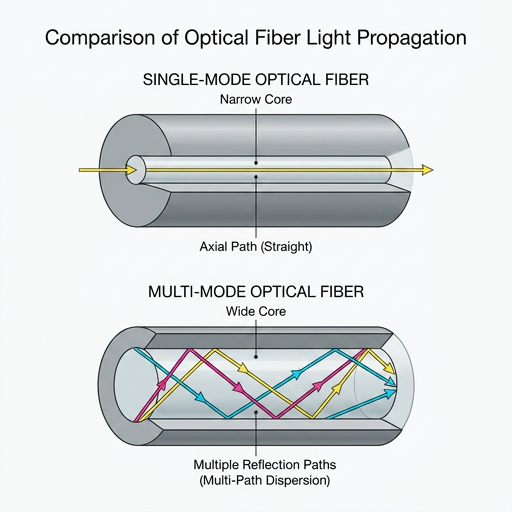

Одномодовый оптический кабель передаёт свет по тончайшей сердцевине диаметром 9 мкм. Луч распространяется почти без отражений от границы сердцевины, что сводит к минимуму модовую дисперсию. Благодаря этому одномодовые линии работают на десятки и сотни километров без промежуточной регенерации сигнала. Типичные длины волн — 1310 нм и 1550 нм, затухание не превышает 0,35 дБ/км.
Многомодовый оптический кабель обладает сердцевиной 50 мкм или 62,5 мкм. Световой импульс движется несколькими путями — модами, что вызывает межмодовую дисперсию и ограничивает дальность передачи. Многомодовые линии дешевле в реализации, поскольку допускают менее дорогие источники излучения — светодиоды и лазеры VCSEL. Основные длины волн — 850 нм и 1300 нм. Затухание составляет 2,5–3,0 дБ/км на 850 нм.

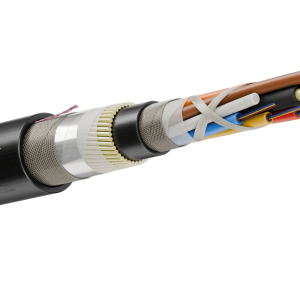

Подробнее о конструкции, марках и типах волокон рассказано в обзоре про оптический кабель. Технология прокладки с учётом норм и радиусов изгиба разобрана в статье прокладка оптического кабеля.
Сравнительная таблица технических характеристик
| Параметр | Одномодовое волокно | Многомодовое волокно |
| Диаметр сердцевины | 9 мкм (стандарт G.652) | 50 мкм (OM2–OM5) или 62,5 мкм (OM1) |
| Длина волны | 1310 нм, 1550 нм | 850 нм, 1300 нм |
| Затухание | 0,35 дБ/км (1310 нм), 0,22 дБ/км (1550 нм) | 2,5–3,0 дБ/км (850 нм), 0,8–1,0 дБ/км (1300 нм) |
| Дисперсия | Хроматическая, минимальная модовая | Межмодовая, ограничивает полосу пропускания |
| Максимальная дальность | До 200 км без ретрансляции | До 550 м (10G), до 100 м (40G/100G) |
| Пропускная способность | 100 Гбит/с и выше на канал | 10 Гбит/с, 40/100 Гбит/с на коротких дистанциях |
| Стоимость оборудования | Выше, лазеры и модули SFP+ дороже | Ниже, VCSEL-лазеры и светодиоды дешевле |
| Стоимость кабеля | Сопоставима или чуть ниже многомодового | Сопоставима или чуть выше за счёт допусков по сердцевине |
| Монтаж и сварка | Требует высокой точности, меньше допуск на смещение | Проще, большее ядро прощает небольшие отклонения |
| Срок службы | 25 лет и более при соблюдении условий прокладки | 25 лет и более |
Детальный разбор ключевых отличий

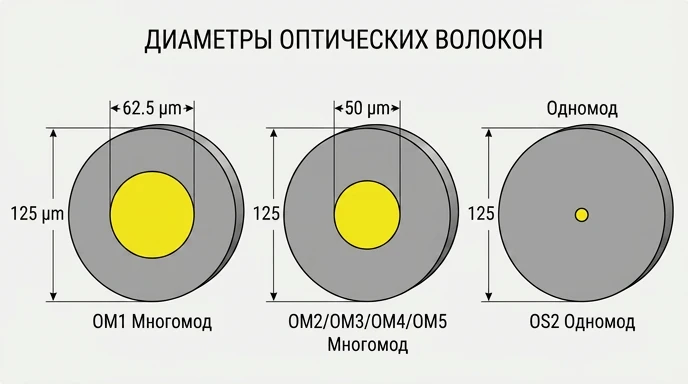

Диаметр сердцевины и его влияние
Отличие одномодового и многомодового кабеля прежде всего в диаметре сердцевины. У одномодового он составляет 9 мкм, у многомодового — 50 или 62,5 мкм. Разница определяет, сколько мод электромагнитного излучения распространяется в волокне. Одна мода — один путь — даёт минимальные искажения сигнала. Множество мод — множество путей — вызывает размытие импульса, знакомое как межмодовая дисперсия.
На практике это означает: одномодовые системы доставляют сигнал на десятки километров без регенерации, многомодовые — на сотни метров. Чем выше скорость передачи, тем короче допустимая дистанция для многомодового волокна. Стандарты OM1–OM5 чётко регламентируют эти лимиты.

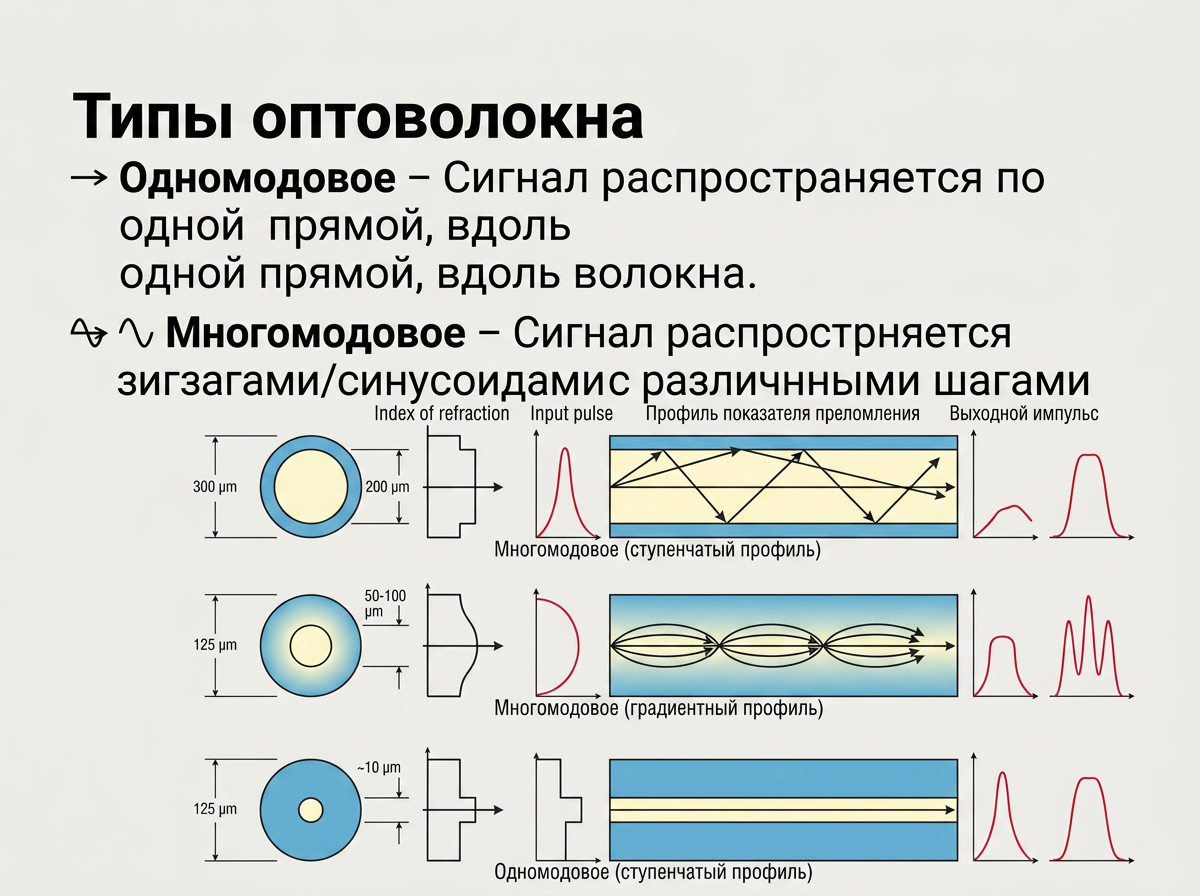

Дисперсия и пропускная способность
В оптических волокнах действуют два основных вида дисперсии: хроматическая и межмодовая. Хроматическая присуща обоим типам волокон, но в одномодовых системах она компенсируется специальными волокнами со смещённой дисперсией. Межмодовая дисперсия свойственна только многомодовым волокнам и физически ограничивает полосу пропускания.
Поэтому многомодовый кабель пригоден для коротких линий внутри зданий и дата-центров, где нужна высокая плотность портов и невысокая цена трансиверов. Одномодовый незаменим на магистралях, соединяющих города и регионы. Магистральные линии часто имеют число волокон 4, 8, 12, 16, 24, и здесь выбор одномодового волокна очевиден.
Стандарты многомодовых волокон
| Класс | Диаметр сердцевины | Полоса пропускания на 850 нм | Максимальная дальность 10G |
| OM1 | 62,5 мкм | 200 МГц·км | 33 м |
| OM2 | 50 мкм | 500 МГц·км | 82 м |
| OM3 | 50 мкм | 2000 МГц·км | 300 м |
| OM4 | 50 мкм | 4700 МГц·км | 400 м |
| OM5 | 50 мкм | 4700 МГц·км (на 850–950 нм) | 400 м |
Затухание и бюджет мощности
Затухание многомодового волокна на длине волны 850 нм составляет 2,5–3,0 дБ/км, что при коротких трассах не критично. У одномодового этот показатель на порядок ниже — 0,35 дБ/км. Суммарный бюджет мощности позволяет строить линии свыше 100 км. Этим объясняется разница между двумя технологиями: многомодовая оптика — для локальных сетей, одномодовая — для магистральных и междугородних.
Стоимость владения
Хотя цена самого кабеля у одномодового и многомодового практически одинакова, общая смета на линию различается. Одномодовые трансиверы, медиаконвертеры и модули SFP+ обходятся дороже, зато позволяют наращивать пропускную способность без замены волокна. Многомодовое оборудование дешевле, но сама линия упирается в дистанционные лимиты. В дата-центрах с короткими связями многомодовые патч-корды и кроссы экономически оправданы. В магистральных каналах одномодовая оптика быстро окупается за счёт масштабируемости.
Особенности монтажа и сварки
Сварка одномодовых волокон требует более точных юстировочных механизмов — допуск на поперечное смещение составляет доли микрона. Многомодовое волокно с его большей сердцевиной проще сваривается даже бюджетными аппаратами, что снижает затраты на монтаж. При прокладке внешних трасс и уличных линий оба типа волокон выпускают в бронированном, диэлектрическом и самонесущем исполнениях. Внутренний и внешний оптический кабель различаются материалами оболочки: для помещений применяется безгалогенная композиция, для улицы — усиленная полиэтиленовая.
Сценарии использования и рекомендации по выбору
Когда выбрать одномодовый оптический кабель
- Магистральные линии связи длиной от нескольких километров. Затухание на 1550 нм минимально, дисперсия компенсируется.
- Городские сети провайдеров, где одно волокно обслуживает сотни абонентов через разветвители PON.
- Трассы между зданиями на расстоянии более 500 метров — многомодовое волокно здесь не справляется.
- Высокоскоростные каналы 100 Гбит/с и выше с перспективой роста до 400 Гбит/с.
- Объекты с повышенными требованиями к надёжности, где важна долговременная стабильность параметров.
Когда выбрать многомодовый оптический кабель
- Локальные сети внутри зданий, этажей и помещений — дальность до 300–400 метров.
- Центры обработки данных с высокой плотностью подключений: дешёвые трансиверы VCSEL экономят бюджет.
- Системы видеонаблюдения и охранной сигнализации с передачей данных по оптике на ограниченной территории.
- Объекты, где планируется частая перекоммутация и применение патч-кордов, — многомодовый кросс проще в обслуживании.
- Временные или сезонные линии, для которых критична низкая начальная стоимость активного оборудования.
Сводные рекомендации
| Сценарий | Предпочтительный тип волокна | Обоснование |
| Магистраль город-город | Одномодовое | Максимальная дальность, низкое затухание |
| Сеть внутри ЦОД | Многомодовое OM4/OM5 | Короткие дистанции, бюджетное оборудование |
| Подключение камер наблюдения | Многомодовое или одномодовое | Зависит от расстояния; до 400 м — многомод, дальше — одномод |
| Провайдерская PON-сеть | Одномодовое | Требуется ветвление сигнала, большие расстояния |
| Межэтажная линия в здании | Многомодовое | Экономия на трансиверах, простота сварки |
| Внешняя трасса по столбам | Одномодовое самонесущее | Стойкость к нагрузкам, протяжённые пролёты |
Типичные ошибки при выборе оптического кабеля
- Применение многомодового волокна на расстояниях свыше 500 метров. Сигнал деградирует, линия не поднимается.
- Укладка одномодового кабеля в дата-центре без учёта удорожания активного оборудования. Для внутристоечных связей многомод выгоднее.
- Игнорирование стандарта OM при закупке многомодового патч-корда. OM1 на 62,5 мкм несовместим с лазерами VCSEL, рассчитанными на 50 мкм.
- Сварка одномодовых волокон на бюджетном аппарате с большим остаточным смещением — потери на стыке растут до критических величин.
- Выбор оптического волокна только по цене без расчёта бюджета мощности и дисперсионного запаса. Результат — неработоспособная линия.
- Неправильное обозначение типа волокна в проектной документации, что приводит к закупке несовместимых компонентов ВОЛС.
Частые вопросы об одномодовых и многомодовых волокнах
В чём разница между одномодовым и многомодовым оптическим кабелем?
Различие — в диаметре сердцевины и числе распространяющихся мод света. Одномодовое волокно — 9 мкм, одна мода, дальность десятки километров. Многомодовое — 50 или 62,5 мкм, множество мод, дистанция до 400 метров на скоростях 10 Гбит/с.
Что означает маркировка 50/125 или 9/125?
Первое число — диаметр сердцевины в микронах, второе — диаметр оболочки. 50/125 — многомодовое волокно, 9/125 — одномодовое. Оба типа совместимы по оболочке, но не по сердцевине.
Чем отличаются многомодовые волокна OM3, OM4 и OM5?
OM3 и OM4 — лазерно-оптимизированные волокна 50/125. OM4 обладает большей полосой пропускания и дальностью для 10G и 40G. OM5 — новейший стандарт, добавляет поддержку мультиплексирования по длинам волн в диапазоне 850–950 нм.
Взаимозаменяемы ли одномодовые и многомодовые SFP-модули?
Нет. Тип волокна и тип трансивера должны соответствовать друг другу. Попытка подключить одномодовый модуль к многомодовому волокну или наоборот приведёт к потере связи или полному отказу.
Какой тип волокна лучше для уличной прокладки?
Для внешних трасс предпочтителен одномодовый кабель в самонесущем или бронированном исполнении. Он обеспечивает запас по дальности и стойкость к температурным перепадам. Многомодовые уличные кабели выпускаются, но их применение ограничено пределами одной промплощадки.
Как выбрать оптический патч-корд для сети?
Тип патч-корда — одномодовый или многомодовый — должен совпадать с типом установленного волокна и активного оборудования. Коннекторы — LC, SC, FC — определяются разъёмами кросса и трансивера. Для внутренней прокладки берут патч-корды с оболочкой LSZH, для внешней — с усиленной полиуретановой.
Итоговое заключение
Выбор между одномодовым и многомодовым оптическим кабелем определяется дальностью трассы, требуемой скоростью и бюджетом. Одномодовое волокно — стандарт для телекоммуникаций, магистралей и высокоскоростных каналов. Многомодовое — экономичный вариант для локальных сетей, дата-центров и объектов с короткими дистанциями.
Универсального ответа нет. Есть чёткие технические критерии: длина линии, бюджет оптической мощности, стандарт активного оборудования. При их соблюдении линия прослужит десятилетия, независимо от того, какой тип волокна заложен в проект. Ознакомиться с номенклатурой оптических кабелей, кроссов и патч-кордов можно в каталоге оптический кабель.
