Контактный провод: полное руководство по типам и применению

Контактный провод: устройство, характеристики, монтаж и эксплуатация

Электрическая тяга поездов, трамваев и троллейбусов невозможна без надёжного токосъёма. Ключевой элемент, передающий энергию от подстанции к токоприёмнику, — контактный провод. Этот фасонный проводник протянут над рельсами с точным выдерживанием высоты, зигзага и натяжения. От его состояния зависят скорость движения, износ пантографов и безопасность пассажиров. В статье рассмотрены конструкция, марки, геометрические и электрические параметры, правила монтажа, а также действия при обрыве и методики замера износа. Подробнее о конкретных исполнениях и производителе — на странице производитель контактных проводов.

1. Назначение и классификация

Контактный провод выполняет роль скользящего токоведущего элемента. По нему проходит ток от фидерных линий к электровозам, электропоездам, трамвайным вагонам или троллейбусам. Различают несколько видов в зависимости от назначения:

• провод для железных дорог магистральных линий,
• провод для промышленного железнодорожного транспорта,
• трамвайный провод,
• провод контактной сети троллейбуса.

Для каждого из этих видов характерны свои типовые марки и сечения. На магистральных железных дорогах используют фасонные медные провода с одним или двумя продольными пазами. Контактная сеть трамвая и троллейбуса часто оснащается алюминиевыми либо сталеалюминиевыми проводниками, а также биметаллическими композициями. Общим остаётся главное требование: постоянная геометрия нижней контактной поверхности, по которой скользит угольная или графитовая вставка токоприёмника.

2. Конструкция и материалы

Стандартный контактный провод имеет фасонное поперечное сечение с расширенной нижней частью — так называемой подошвой. По форме выделяют профили с одним или двумя продольными пазами. Пазы служат для закрепления в подвесных зажимах, обеспечивая фиксацию проводника без его повреждения. Боковые грани делаются гладкими, чтобы не препятствовать скольжению полоза токоприёмника.

По материалу разделяют:

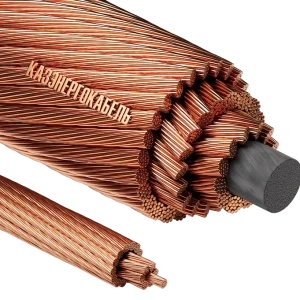

• медный провод — основное решение для магистральных железных дорог;
• алюминиевый провод — для трамвайных и троллейбусных линий с меньшими нагрузками;
• бронзовый провод — для участков с повышенными механическими требованиями;
• биметаллический провод — сталеалюминиевая композиция, сочетающая прочность и проводимость.

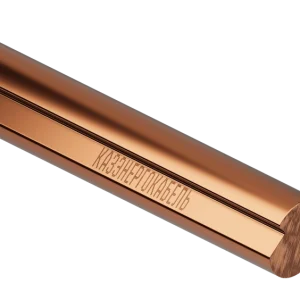

Классические марки на железных дорогах России и стран СНГ — МФ 85 и МФ 100. Цифры указывают номинальную площадь сечения в квадратных миллиметрах. Медный фасонный провод МФ 100 обладает поперечным сечением 100 мм², а МФ 85 — 85 мм². Для линий переменного тока 25 кВ применяют, как правило, МФ 100, для постоянного тока 3 кВ — МФ 85 либо 100, в зависимости от расчётной токовой нагрузки. Полные размеры и электротехнические параметры этих проводников опубликованы на странице контактный провод МФ.

Медь, используемая в контактных проводах, отличается высокой чистотой — не менее 99,90 %. Легирование небольшим количеством серебра повышает износостойкость и температуру рекристаллизации, что продлевает срок службы. Процесс производства включает непрерывное литьё, прокатку с получением фасонного профиля и последующее волочение, которое формирует идеальную поверхность контактной подошвы.

3. Геометрические размеры, длина и масса

Параметры профиля стандартизированы. Для МФ 100 высота составляет примерно 11,8 мм, ширина подошвы — 10,8 мм, радиус паза под зажим выдерживается с допуском ±0,3 мм. У МФ 85 размеры несколько меньше: высота около 10,8 мм, ширина подошвы — 9,8 мм. Длина поставляемых отрезков достигает 1300–1600 м, что позволяет укладывать целый анкерный участок без промежуточных вставок. Масса одного погонного метра медного МФ 100 составляет около 0,89 кг, соответственно масса 1 км — порядка 890 кг. Алюминиевые провода заметно легче: 1 км весит около 350–400 кг при сопоставимом сечении. Вес играет важную роль при расчёте стрелы провеса и выборе натяжных устройств.

Толщина рабочей части подошвы на новом проводе МФ 100 равна 7,0 мм. По мере износа толщина уменьшается; минимально допустимая остаточная толщина контролируется по местным инструкциям и зависит от натяжения и скоростного режима. Нормативно для скоростных линий остаточная площадь сечения не должна быть менее 70 % от исходной.

4. Электрические параметры и расчёт сопротивления

Электрические характеристики контактного провода определяются материалом и сечением. Удельное сопротивление отожжённой меди при 20°С составляет 0,01724 Ом·мм²/м. Соответственно, активное сопротивление 1 км провода МФ 100 достигает 0,172 Ом, а МФ 85 — 0,203 Ом. Если нужно рассчитайте сопротивление для конкретного участка длиной L метров, используют формулу R = ρ·L / S, где S — фактическая площадь сечения. При износе провода площадь поперечного сечения уменьшается, сопротивление растёт. Например, при износе МФ 100 до сечения 90 мм² сопротивление километра возрастает до 0,191 Ом.

Номинальные токи зависят от схемы питания и интенсивности движения. Для постоянного тока 3 кВ длительная нагрузка способна составлять 600–800 А на один провод, кратковременно — до 1200 А. При системе переменного тока 25 кВ эффективный ток ниже, но пиковые значения при пуске тяжёлых составов могут быть значительными. Плотность тока на контактной поверхности не должна превышать 6–8 А/мм², чтобы избежать пережога и ускоренного износа. Пропускная способность лимитируется нагревом: допустимый нагрев медного провода составляет 95°С, алюминиевого — 80°С в продолжительном режиме.

5. Положение в пространстве: высота, зигзаг, уклон и натяжение

Положение контактного провода в пространстве строго регламентировано Правилами технической эксплуатации. Высота подвеса над уровнем головки рельса на станциях и перегонах составляет, как правило, 5750–6000 мм. На переездах высоту увеличивают до 6250 мм и более, чтобы обеспечить габарит пропуска автотранспорта. В проектной документации укажите высоту для каждого конкретного участка с учётом местных условий. Подробнее нормативы высоты и допуски раскрыты в статье высота контактного провода.

В горизонтальной плоскости проводник располагают с зигзагом. Зигзаг — это периодическое отклонение провода от оси пути на ±250–400 мм в точках подвеса. Он предотвращает истирание полоза в одном месте и равномерно распределяет износ. На кривых участках вынос провода на анкерных опорах достигает 500 мм и более. Двойной контактный провод применяют на участках с большими токовыми нагрузками; тогда оба провода идут параллельно с одинаковым зигзагом. Расстояние между проводами в таких системах выдерживают 50–80 мм.

Натяжение обеспечивается грузовыми компенсаторами или гидравлическими устройствами. Для МФ 100 рабочее натяжение составляет 10–12 кН, для МФ 85 — 8–10 кН. Температурные изменения компенсируются грузами автоматически. Стрела провеса в пролёте при правильно отрегулированном натяжении практически отсутствует; допустимое отклонение не превышает 10–20 мм. Уклон контактного провода на переходах с одного анкерного участка на другой не должен превышать 2–3 мм на погонный метр. Контроль провеса и уклона выполняют триангуляционным методом или лазерным дальномером.

6. Арматура, зажимы и соединения

Крепление контактного провода к несущему тросу выполняют струновыми зажимами. В точках подвеса используют жёсткие струны или гибкие тросики, обеспечивающие горизонтальное и вертикальное удержание. Стыковой зажим необходим для соединения двух отрезков провода. Его монтируют с обеспечением плавного перехода без ступеньки на контактной поверхности, иначе токоприёмник получит механический удар. Разъёмы и соединители обеспечивают электрическую непрерывность и механическую прочность стыка. Питающие зажимы применяются для подключения фидеров от тяговых подстанций; их сопротивление должно быть минимальным, чтобы не допустить локального перегрева.

Фиксаторы удерживают провод в нужном положении относительно оси пути. На прямых участках ставят прямые фиксаторы, на кривых — оттяжные. Отбойники защищают контактную сеть от ударов при проходе токоприёмника под искусственными сооружениями. В местах пересечения с другими линиями устанавливают секционные изоляторы и воздушные стрелки. Все зажимы и крепления периодически осматривают и протягивают согласно графику технического обслуживания.

7. Износ, замер износа и замена

Контактный провод истирается из-за трения вставок токоприёмника. Интенсивность износа зависит от нажатия, силы тяги, погодных условий и наличия гололёда. Местный износ ускоряется при образовании провеса или изменении зигзага. Замер износа выполняют микрометрическим прибором или шаблоном через каждые 50–100 м. Измеряют остаточную высоту подошвы или площадь поперечного сечения. Для МФ 100 минимально допустимая высота рабочей части составляет около 6,5 мм. При снижении толщины провод подлежит замене.

Замену участка ведут под снятием напряжения, с установкой заземляющих штанг. Старый провод демонтируют, новый раскатывают с барабана, стыкуют зажимами и натягивают до заданного усилия. После замены проверяют высоту, зигзаг и работу токоприёмника на пробном поезде. Своевременная замена — залог безопасности и бесперебойного движения.

8. Обрыв контактного провода: причины и действия

Обрыв контактного провода способен произойти из-за усталости металла, пережога, наезда габаритного механизма или схлестывания с токоприёмником. Когда произошел обрыв, необходимо немедленно отключить напряжение, выставить сигналистов и приступить к восстановительным работам. Действия при обрыве регламентированы инструкцией: сначала убирают упавший провод с пути, затем восстанавливают стыковым зажимом или временной вставкой. В ряде случаев упал провод на рельсы — следует немедленно принять меры, чтобы исключить короткое замыкание и поражение людей. Время восстановления на перегонах стремятся свести к минимуму, применяя механизированные раскаточные платформы.

Пережог — особая форма повреждения, вызываемая дугой или чрезмерным нагревом в месте плохого контакта. После пережога провод теряет прочность и может оборваться даже при нормальном натяжении. Профилактика включает тепловизионный контроль питающих зажимов и регулярную подтяжку болтовых соединений.

9. Электрические измерения и сопротивление при эксплуатации

После монтажа и периодически при обслуживании измеряют сопротивление анкерного участка. Сопротивление участка зависит от температуры, поэтому замеры приводят к 20°С. Для чистого медного МФ 100 длиной 1,5 км сопротивление составит примерно 0,258 Ом. При износе сечения до 90 мм² сопротивление возрастет до 0,287 Ом, что уже влияет на потери напряжения. Падение напряжения в контактной сети не должно превышать 15% от номинального напряжения по ПТЭ.

Измерения выполняют микроомметром при снятом напряжении и заземлённой линии. Дополнительно проверяют целостность всех питающих перемычек и стыковых соединителей. Результаты фиксируют в паспорте контактной сети и сравнивают с предыдущими замерами для выявления деградации.

10. Монтаж, строительные работы и работа крана

Монтаж контактной подвески — сложный технологический процесс. Сначала устанавливают опоры, затем навешивают несущий трос, после чего раскатывают контактный провод. Раскатку ведут с барабана, установленного на раскаточную платформу, с контролируемым натяжением. При работе вблизи пути используют краны с ограничением поворота стрелы. Работа крана под действующей линией требует отключения напряжения или установки защитного шунта, чтобы исключить наведение потенциала. Все операции координируют с диспетчером и представителем дистанции электроснабжения.

Анкеровка выполняется на анкерных опорах через полиспасты, обеспечивая возможность регулировки натяжения. На кривых малых радиусов устанавливают дополнительные фиксаторы, а на концевых опорах монтируют оттяжки. Правила монтажа выверены годами и отражены в типовых технологических картах.

11. Строение контактной сети на перегонах и станциях

Контактная сеть железных дорог имеет цепную подвеску: несущий трос и контактный провод соединены струнами. Длина пролёта между опорами на прямых участках составляет 60–70 м, на кривых — 40–50 м. На станциях применяют поперечные подвески с фиксацией на жёстких или гибких поперечинах. Контактный провод на перегонах располагают с зигзагом, а на станционных путях часто выдерживают нулевой зигзаг либо минимальный уклон.

Стрела провеса несущего троса при температуре –5°С подбирается такой, чтобы контактный провод сохранял беспровесное положение при любых температурах. В узлах анкеровки оставляют запас провода для температурного расширения. Группы проводов (несущий трос, контактный провод, усиливающий, питающие) фиксируются на опорах с соблюдением минимальных расстояний, исключающих схлёстывание при ветре.

12. Особенности для линий переменного и постоянного тока

Контактная сеть переменного тока 25 кВ содержит, как правило, один или два провода МФ 100. Несущий трос заземлён через рельс. Дополнительный усиливающий провод, подвешенный на опорах, снижает индуктивное сопротивление и улучшает распределение тока. На линиях постоянного тока 3,3 кВ нередко подвешивают два контактных провода МФ 85 или МФ 100 в параллель, объединяя их фидерными зажимами каждые 200–300 м. Это снижает общее сопротивление и увеличивает надёжность. Для линий переменного тока обязательно выполнять заземление опор и троса согласно требованиям электробезопасности.

13. Трамвайная и троллейбусная сеть

Для трамвая и троллейбуса применяют алюминиевый контактный провод с продольными пазами или со стальным несущим тросом внутри. Трамвайный контактный провод имеет сечение 85–100 мм², но встречаются и экономичные варианты в 65 мм². Троллейбусная сеть требует двух полюсов, поэтому над дорогой протянуты сразу два контактных провода с расстоянием между ними около 500–600 мм. Их фиксация осуществляется специальными подвесками, не мешающими проходу штанг. Алюминиевые провода склонны к окислению в местах контактов, поэтому все зажимы и соединители должны быть тщательно защищены или выполнены из совместимых материалов.

14. Требования ПТЭ и нормативы

Правила технической эксплуатации устанавливают жёсткие требования к контактной сети. Минимальное расстояние от контактного провода до заземлённых частей искусственных сооружений составляет 200 мм в статике и 150 мм при проходе токоприёмника. Напряжение в контактной сети для линий постоянного тока номиналом 3,3 кВ допускает отклонения от 2,7 до 3,85 кВ. Для переменного тока 25 кВ пределы — от 21 до 29 кВ. Периодичность обходов с осмотром провода составляет 1–2 раза в месяц, замер износа — не реже раза в год. Каждые изменения геометрии фиксируют в журнале.

15. Эксплуатация в условиях гололёда и перепадов температур

Гололёд на контактном проводе нарушает токосъём и вызывает искрение, способное повредить как провод, так и полоз токоприёмника. Для борьбы с ним применяют механические скребки, вибрационные устройства или кратковременный электрический прогрев. При угрозе гололёда повышают натяжение и увеличивают частоту осмотров. Температурные колебания изменяют длину провода, но грузовые компенсаторы поддерживают натяжение постоянным. При аномально низких температурах контролируют пластичность медного провода и отсутствие трещин в алюминиевых жилах.

16. Заключение

Контактный провод — сложный несущий и токопроводящий элемент. Его конструкция, высота подвеса, натяжение, зигзаг и материал определяют эффективность и безопасность электрической тяги. Чёткое соблюдение правил монтажа, своевременный замер износа и грамотные действия при обрыве гарантируют бесперебойную подачу энергии. Медные фасонные провода МФ 85 и МФ 100 остаются основой контактной сети железных дорог; ознакомиться с ними детальнее можно в каталоге контактный провод МФ. Нормативы по высоте и допускам изложены в отдельном материале высота контактного провода. Информация о производителе доступна на странице производитель контактных проводов.
