Кабельный лоток: виды, размеры, аксессуары и монтаж

Кабельный лоток — несущая конструкция для прокладки кабельных линий внутри зданий и на наружных эстакадах. От выбора типа, материала и комплектующих зависят безопасность, долговечность и удобство обслуживания трассы. Ниже — основные сведения о разновидностях лотков, их размерах, арматуре, а также требованиях к монтажу и заземлению. С конкретной моделью проволочного исполнения можно ознакомиться на странице кабельный лоток.

1. Нормативная база, сертификаты и обозначение

Производство и установку лотков регламентирует ГОСТ 52868-2007 «Лотки кабельные металлические. Общие технические условия»; дополнительно действуют технические условия заводов-изготовителей. Каждая партия сопровождается паспортом и сертификатом соответствия, где указаны класс огнестойкости и механическая прочность. В проектной документации применяют обозначение серии и марки — например, ЛК 20.5, КЛ, КМ, ОКЛ, — а также артикулы поставщиков (DKC, ИЭК, ТМС опоры). По классификатору ОКПД 2 конструкции относят к группе 27.33.14 «Части прочие электрической аппаратуры».

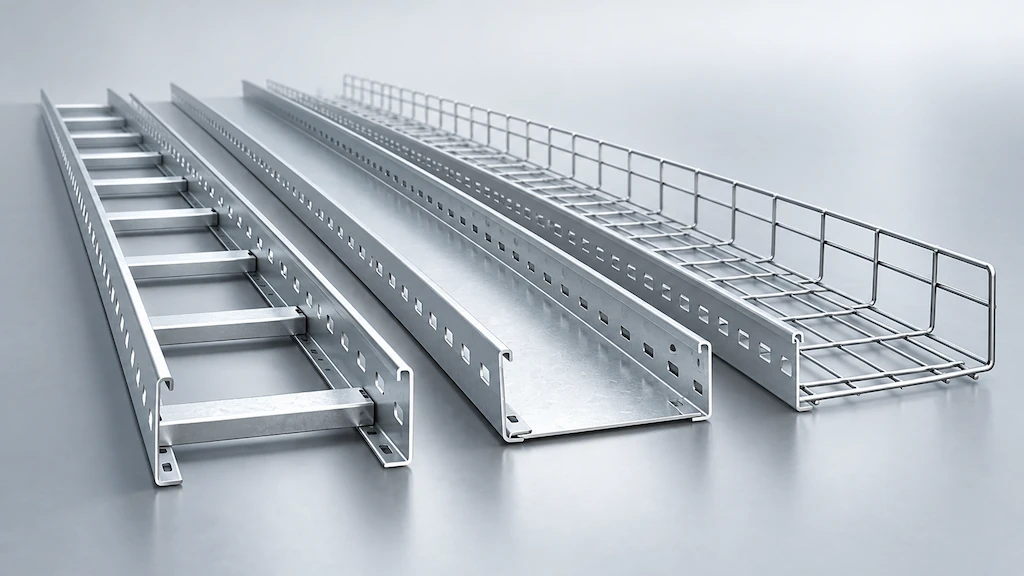

2. Классификация: типы, виды, конструкции и материалы

Металлические кабельные конструкции различают по форме сечения, способу изготовления и материалу. По конструкции выделяют листовые (перфорированные и неперфорированные), лестничные и проволочные лотки — у каждого свои достоинства и область применения.

2.1. Листовые лотки

Листовой лоток изготавливают из холоднокатаной стали методом профилирования. Он бывает перфорированным, неперфорированным или глухим со сплошным дном. Перфорация облегчает конструкцию и обеспечивает естественную вентиляцию, что важно для силовых кабелей; неперфорированный вариант применяют там, где нужно исключить попадание пыли и влаги. Замковая система соединения позволяет стыковать секции без болтов: оцинкованные замковые лотки просто защёлкиваются друг в друга, что ускоряет монтаж. Стальные оцинкованные перфорированные замковые секции — востребованное решение для офисных и промышленных трасс.

2.2. Лестничные лотки

Лестничный тип состоит из двух продольных балок и поперечных перекладин, образующих жёсткую конструкцию; такие системы часто называют лестничными. Они выдерживают большие нагрузки и подходят для магистральных силовых линий. Поперечины бывают приварными или съёмными на болтах. Лестничный лоток удобен для ответвлений: кабели можно выводить в любом месте без сверления.

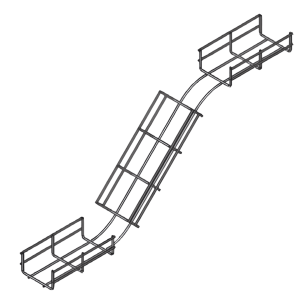

2.3. Проволочные лотки

Проволочный (сетчатый) лоток сварен из стальной оцинкованной проволоки диаметром 3,5–6 мм. Ячейка сетки обычно 50×100 мм или 100×200 мм. Такие конструкции лёгкие, быстро монтируются и обеспечивают отличную вентиляцию, поэтому подходят для слаботочных и контрольных кабелей. Проволочные размеры: ширина 50–600 мм, высота 30–100 мм, длина секций — 3 метра. Примеры обозначений: КЛП 200х50, 300х100.

2.4. Материалы и защитные покрытия

По материалу лотки делят на стальные (оцинкованные, горячеоцинкованные, из нержавеющей стали), пластиковые (ПВХ, полимерные, композитные) и железобетонные. Оцинкованный лоток (электролитическое цинкование) предназначен для сухих помещений. Горячеоцинкованный, обработанный погружением в расплав, стоек к атмосферным воздействиям и подходит для улицы. Нержавеющий применяют в агрессивных средах химических производств. Пластиковый лоток из ПВХ или композитный лёгок, не подвержен коррозии, но менее прочен. Железобетонный (ЖБ) используют для подземных кабельных каналов и тоннелей. Для декоративных целей выпускают лотки, окрашенные в черный цвет.

2.5. Огнестойкие исполнения

Для систем противопожарной защиты применяют огнестойкие лотки и аксессуары. Огнестойкая перегородка и специальные крышки сохраняют несущую способность при пожаре. Такие конструкции сертифицируются по ГОСТ 30247.0-94 и имеют предел огнестойкости до 90 минут.

2.6. Сравнение типов лотков

3. Размеры, серии и вес

Габариты лотков стандартизированы. Ширина бывает от 50 до 600 мм, высота — от 30 до 150 мм, длина прямых секций чаще всего 2000 или 3000 мм. Типовые размеры в миллиметрах (ширина х высота): 50х50, 80х80, 100х50, 100х100, 200х50, 200х100, 300х50, 300х100, 400х100. Толщина металла для листовых лотков — 1,0–2,5 мм; усиленные версии имеют увеличенную толщину стенки.

Размеры имеют прямое практическое значение. Ширина определяет, сколько кабелей удастся уложить в один слой и насколько удобным будет доступ к ним при обслуживании. Высота борта влияет на допустимую нагрузку и на заполняемость по сечению. Длина секции задаёт число опор и стыков: чем короче секции, тем больше соединений, но проще транспортировка и монтаж в стеснённых условиях. Для длинных прямых трасс выгоднее секции по 3 м — меньше стыков и выше жёсткость; в стеснённых условиях (под потолком, в нишах) удобнее короткие секции.

Вес секции зависит от габаритов и материала; для стального оцинкованного лотка 200х100 длиной 3 м масса составляет около 4–6 кг.

Для проволочных лотков размеры аналогичны, но масса ниже. Например, сетчатый лоток 200х50 длиной 3 м весит около 2 кг; толщина проволоки обычно 4 или 5 мм. Параметры лестничных конструкций задаются шириной полки и высотой борта; типовые пролёты — до 6 метров при усиленных стойках.

3.1. Нагрузка и факторы, которые на неё влияют

Допустимая нагрузка на лоток определяется не только типом конструкции, но и условиями эксплуатации. На неё влияют:

• толщина металла и материал — усиленные секции с большей толщиной стенки несут больше;
• схема опирания и длина пролёта — чем реже опоры, тем выше требования к жёсткости;
• тип конструкции — лестничные лотки за счёт продольных балок рассчитаны на большие пролёты, чем листовые;
• вес кабелей и способ укладки — однослойная укладка распределяет нагрузку равномернее, чем пучковая;
• внешние воздействия — снег, наледь, ветер на наружных трассах, а также температурные деформации.

Предельная нагрузка указывается в паспорте изделия, поэтому при проектировании её сверяют с фактической массой кабельной трассы с учётом запаса.

3.2. Как выбрать подходящий лоток

Выбор удобно вести по шагам:

• определить состав трассы — тип кабелей (силовые, контрольные, слаботочные), их количество и наружные диаметры;
• выполнить расчёт заполняемости по сечению (см. раздел 6) и проверить тепловой режим при пучковой укладке;
• оценить условия среды: сухое помещение, улица, агрессивная среда, подземный канал — от этого зависит материал и покрытие;
• учесть нагрузку и пролёт между опорами, при необходимости выбрать усиленное исполнение;
• подобрать комплектующие: соединители, крышки, перегородки, крепёж, элементы поворотов и ответвлений;
• предусмотреть заземление и, если требуется, огнестойкое исполнение с сертифицированным пределом огнестойкости.

На практике удобно сначала определить тип лотка по среде и составу трассы (например, проволочный для слаботочки в офисе, лестничный для магистрали на улице), а затем подобрать ширину и высоту под расчётное заполнение.

4. Комплектующие и аксессуары

Для сборки трасс необходимы разнообразные аксессуары. В номенклатуру входят:

• Соединительные детали: соединители, листовой соединитель, пластина, соединительная пластина, болты. Замковое соединение позволяет стыковать секции без инструмента.
• Крышка защищает содержимое от пыли и механических воздействий; бывает сплошной, перфорированной, с замком.
• Заглушка устанавливается на торцы лотка.
• Перегородка, разделитель — отделяют силовые цепи от слаботочных. Огнестойкая перегородка препятствует распространению пламени по трассе.
• Элементы крепления к конструкциям: держатели, держатель для крепления к профилю, держатель для крепления кабеля, кронштейн, настенный кронштейн, консоль, консоль оцинкованная, подвес, стойки, профиль, опора, скоба, прижим.
• Ролики облегчают протяжку кабеля на прямых участках и поворотах.

Все стальные оцинкованные детали поставляются с антикоррозионным покрытием, обеспечивающим срок службы не менее 25 лет в нормальных условиях. Нержавеющие аксессуары применяют в химически агрессивных средах. В таблице ниже приведены наиболее востребованные позиции.

5. Монтаж, прокладка и расстояние между лотками

Монтаж кабельных лотков выполняют по проектной схеме. Сначала размечают трассу и устанавливают опорные конструкции: стойки, консоли, подвесы. Крепление к стене выполняют на дюбель-гвозди или анкерные болты, к потолку — на шпильки с хомутами или перфорированный профиль. Инструкция по монтажу прилагается к каждому комплекту.

Прямые секции укладывают на опоры и фиксируют болтами или замками; при использовании замковой системы сборка идёт особенно быстро. Соединительные пластины обеспечивают жёсткость стыка. На поворотах устанавливают угловые элементы, на ответвлениях — Т-образные секции, переходы по высоте выполняют шарнирными соединителями. Для компенсации температурных расширений на длинных прямых участках оставляют зазоры 5–10 мм.

Расстояние между соседними лотками при параллельной прокладке должно быть не менее 100 мм в свету для силовых линий. При совместной прокладке силовых и контрольных кабелей без разделительной перегородки дистанция увеличивается до 500 мм, с перегородкой промежуток сокращается до 100 мм. Подробнее о совмещении разных типов проводников рассказано в статье прокладка кабелей.

При проходе через стену устраивают проходку — отрезок лотка в стальной гильзе, заделанной негорючим материалом: это обеспечивает требуемый предел огнестойкости. Пересечение с трубами отопления, водопровода или воздуховодами выполняют с отступом не менее 200 мм; в местах пересечений с газопроводами лоток прокладывают ниже на расстоянии не менее 300 мм. Заземление лотков обязательно: согласно ПУЭ все металлические несущие конструкции соединяют с заземляющей шиной в начале и в конце линии. Для этого на корпусе предусмотрены болты заземления, к которым подсоединяют медный проводник сечением не менее 4 мм².

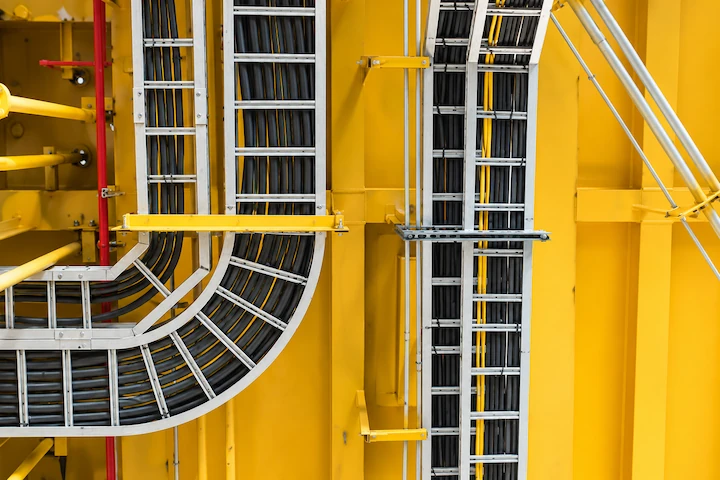

6. Заполняемость и расчет

Расчет заполняемости обязателен для обеспечения теплового режима и возможности последующего обслуживания. Согласно ПУЭ, суммарное сечение проложенных силовых кабелей не должно превышать 40% площади поперечного сечения лотка, для слаботочных линий норма составляет 30%. При пучковой укладке вводятся понижающие коэффициенты на токовую нагрузку — 0,6–0,8 в зависимости от числа кабелей. Формула расчета: S_кабелей ≤ 0,4 × S_лотка для силовых и 0,3 × S_лотка для слаботочных. Площадь сечения лотка вычисляют как произведение ширины на высоту. Например, лоток 300×100 мм имеет сечение 30 000 мм², значит, допустимая площадь силовых кабелей — не более 12 000 мм². Для кабеля ВВГ 3х2,5 диаметром 10 мм площадь сечения кабеля составляет около 79 мм², следовательно, в такой лоток можно уложить до 150 таких кабелей при условии однослойной укладки. На практике количество ограничивают для удобства обслуживания.

7. Применение и особенности монтажа в различных средах

Выбор конкретного типа лотка и материала определяется средой прокладки.

7.1. Внутри помещений

Для офисов, административных и жилых зданий применяют перфорированные листовые или проволочные лотки. Они лёгкие, эстетичные, допускают прокладку витой пары и контрольных кабелей. Часто используют лотки черного цвета для интеграции в интерьер. Монтаж ведут под подвесным потолком, над фальшполом или открыто по стенам.

7.2. Наружная прокладка

На улице, эстакадах, открытых распределительных устройствах используют горячеоцинкованные или нержавеющие лотки. Горячий цинк обеспечивает долговременную защиту от коррозии. Нержавеющий лоток предпочтителен на химических предприятиях и в прибрежных зонах. Наружный монтаж предусматривает обязательную установку крышек для защиты от осадков и солнечного излучения.

7.3. Подземная прокладка и кабельная канализация

В кабельных каналах, коллекторах и тоннелях применяют железобетонные или усиленные металлические лотки. ЖБ лотки (серии ОКЛ) укладываются на полки, закрываются плитами перекрытия. Металлические лотки в канализации должны иметь усиленную антикоррозионную защиту. Муфты, соединительные детали и разветвители также размещают в лотках.

7.4. Напольная прокладка

В полу производственных цехов, ЦОДов и складов используют закрытые лотки с крышками, способные выдерживать нагрузку от техники и персонала. Их монтируют в стяжку или в специальные ниши. Крышки выполняют из рифлёного листа для предотвращения скольжения.

7.5. На кровле

Для кровли выпускают кровельные стойки с регулируемым углом наклона и плиты перекрытия из оцинкованной стали. Лотки на кровле прокладывают на расстоянии не менее 100 мм от поверхности, чтобы избежать скопления снега и льда.

8. Чертежи, схемы и паспорта

Каждый завод-изготовитель предоставляет чертежи и схемы сборки для всех серий. Паспорт содержит данные о материале, предельной нагрузке, размерах, сертификатах. На монтажных схемах показывают узлы крепления, повороты, отводы, пересечения. Соблюдение инструкции завода гарантирует механическую целостность и электробезопасность. При разработке проекта кабельной трассы обязательно учитывают категорию помещения, наличие агрессивных сред и требования пожарной безопасности.

9. Частые вопросы

Чем перфорированный лоток отличается от неперфорированного и что выбрать?

Перфорированный лоток легче и лучше вентилируется, поэтому его чаще берут для силовых кабелей, выделяющих тепло. Неперфорированный (глухой) закрывает кабели от пыли и влаги и подходит для помещений с повышенными требованиями к чистоте. Если трасса наружная, в любом случае понадобится крышка.

Какой лоток выбрать для улицы?

Для наружной прокладки применяют горячеоцинкованные или нержавеющие лотки: электролитическое цинкование рассчитано на сухие помещения. В прибрежных зонах и на химических производствах предпочтительна нержавеющая сталь.

Какое расстояние выдерживать между параллельными лотками?

Не менее 100 мм в свету для силовых линий. При совместной прокладке силовых и контрольных кабелей без разделительной перегородки — до 500 мм, с перегородкой достаточно 100 мм.

Нужно ли заземлять кабельный лоток?

Да. По ПУЭ металлические несущие конструкции соединяют с заземляющей шиной в начале и в конце линии через болты заземления медным проводником сечением не менее 4 мм².

Сколько кабелей можно уложить в лоток?

Ориентируются на заполняемость: не более 40% площади сечения для силовых кабелей и 30% для слаботочных. При пучковой укладке дополнительно вводят понижающие коэффициенты на токовую нагрузку 0,6–0,8, а количество кабелей на практике ограничивают ещё и удобством обслуживания.

Можно ли прокладывать силовые и слаботочные кабели в одном лотке?

Да, но их разделяют перегородкой (разделителем), в том числе огнестойкой, если этого требуют требования пожарной безопасности. Без перегородки между такими группами выдерживают увеличенное расстояние.

Что выбрать для магистральной трассы на улице?

Для длинных наружных магистралей обычно берут лестничные лотки из горячеоцинкованной стали: они рассчитаны на большие пролёты и хорошо отводят тепло. Проволочные лотки здесь проигрывают по несущей способности, а листовые требуют больше опор.

Когда удобнее проволочный лоток?

Проволочный (сетчатый) лоток удобен для слаботочных и контрольных линий внутри зданий: он лёгкий, легко режется на месте, обеспечивает максимальную вентиляцию и не требует сверления при ответвлениях. Для тяжёлых силовых кабелей его применяют реже из-за меньшей несущей способности.

10. Заключение

Кабельный лоток — не просто профиль для укладки проводников, а полноценная несущая система. Верный выбор типа, размеров и комплектующих обеспечивает удобство монтажа, пожарную безопасность и долгий срок службы. При проектировании важно учитывать нормативы, расчет заполнения, нагрузку на пролёт и требования к заземлению. Всё это позволяет создать долговечную и простую в обслуживании кабельную трассу для любых условий.
