Кабель КГТП: расшифровка, характеристики, применение и нормативы

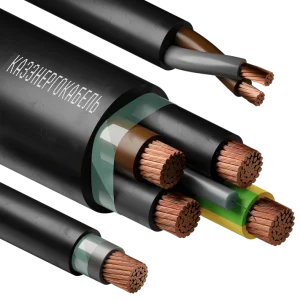

Гибкий кабель КГТП — это силовой проводник, созданный для подвижного подключения оборудования в условиях повышенных температур и механических нагрузок. Его конструкция сочетает медные жилы высокой гибкости с термостойкой изоляцией, что позволяет эксплуатировать линию при температурах до +105 °C и кратковременно до +250 °C. В этой статье разберём, как расшифровать маркировку, какими характеристиками обладает этот кабель и где он применяется.
1. Назначение и область применения
Кабель КГТП предназначен для присоединения передвижных механизмов, сварочных аппаратов, нагревательных установок и промышленного оборудования, работающего в горячих цехах. Он сохраняет эластичность при многократных изгибах и не разрушается под действием искр, брызг расплавленного металла и масел. Основные сферы:
- подключение сварочных инверторов и трансформаторов (сварочный);
- питание кранов, тельферов и конвейеров;
- подвижные токоподводы к электродвигателям, электропечам и компрессорам;
- временное электроснабжение строительных площадок.
КГТП заменяет традиционный кабель КГ в тех случаях, когда требуется стойкость к нагреву, а также в северных районах благодаря холодостойкому исполнению ХЛ. В нефтехимической и металлургической промышленности востребована усиленная версия КУСИЛ-КГТП, способная выдерживать контакт с агрессивными средами. Подробнее о гибких силовых кабелях рассказывается на странице кабель кгтп.
2. Нормативная база и сертификация
Производство кабеля КГТП ведётся по техническим условиям ТУ 16.К71-335-2004, разработанным на основе действующих государственных стандартов. Основные нормативные документы:
- ГОСТ 22483-2012 «Жилы токопроводящие для кабелей, проводов и шнуров» — класс гибкости жил;
- ГОСТ 24334-80 «Кабели силовые для стационарной прокладки. Общие технические условия» (в части методов испытаний);
- ГОСТ 31565-2012 «Требования пожарной безопасности кабельных изделий» (для исполнений нг);
- Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Каждая партия кабеля сопровождается паспортом и сертификатом соответствия, подтверждающим электрические параметры и стойкость к температурным воздействиям. Маркировка содержит знак обращения на рынке ЕАЭС. Контрольные испытания включают проверку сопротивления изоляции при повышенной температуре, стойкость к изгибу и механическую прочность оболочки.
3. Расшифровка маркировки
Аббревиатура КГТП несёт полную информацию о конструкции. Расшифровка следующая:
- К — кабель;
- Г — гибкий (многопроволочные жилы);
- Т — теплостойкий;
- П — полимерная изоляция (обычно из термопластичного полиуретана или ПВХ-композиции).
Дополнительные индексы уточняют климатическое исполнение и пожаробезопасность:
- ХЛ — холодостойкий, допускает монтаж при температуре до –30 °C;
- нг — не распространяющий горение при групповой прокладке.
После буквенной части указывается число жил и их сечение, например, КГТП 3х2.5. Маркировка также может включать букву «А» для алюминиевых жил, но для КГТП характерна медь. Иногда встречается обозначение «ККЗ» — кабель с кремнийорганической изоляцией, близкий по термостойким свойствам.
4. Конструкция и материалы
Основу кабеля КГТП составляют медные жилы класса гибкости 5 по ГОСТ 22483. Каждая жила скручена из множества тонких проволок, что придаёт высокую эластичность и стойкость к изломам. Изоляция жил выполнена из термостойкого полимерного компаунда — сшитого полиэтилена или термопластичного полиуретана, способного выдерживать кратковременные перегревы до +250 °C без оплавления. Внешняя оболочка также выполнена из термостойкого полимера, часто чёрного цвета, с добавлением сажи для защиты от ультрафиолета.

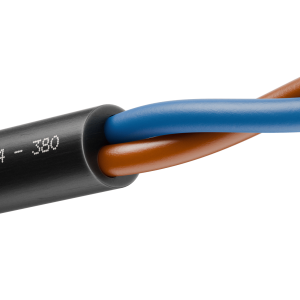

В кабелях холодостойкого исполнения ХЛ используется специальная рецептура оболочки, сохраняющая гибкость при отрицательных температурах. Для защиты от электромагнитных помех может быть предусмотрен общий экран. Существует усиленная версия — КУСИЛ-КГТП, представленная в каталоге КУСИЛ-КГТП, с дополнительной изоляцией и повышенной механической прочностью.
5. Технические характеристики
Кабель КГТП рассчитан на номинальное напряжение 380/660 В переменного тока. Длительно допустимая температура на жиле — +105 °C, кратковременно — +250 °C. Минимальный радиус изгиба — не менее 6 наружных диаметров. Сопротивление изоляции на 1 км — не менее 100 МОм. Ниже приведены типовые параметры для распространённых сечений.
| Сечение (жил × мм²) | Наружный диаметр, мм | Масса, кг/км | Длительный ток, А |
| 1х10 | 12,5 | 250 | 70 |
| 1х16 | 14,0 | 350 | 95 |
| 1х25 | 16,5 | 520 | 130 |
| 1х35 | 18,5 | 700 | 160 |
| 1х50 | 21,0 | 950 | 200 |
| 2х0,75 | 6,5 | 70 | 10 |
| 2х1,0 | 7,0 | 85 | 14 |
| 2х1,5 | 7,5 | 90 | 18 |
| 2х2,5 | 9,0 | 140 | 25 |
| 2х4 | 10,5 | 200 | 35 |
| 3х1,0 | 8,0 | 100 | 13 |
| 3х1,5 | 9,0 | 140 | 17 |
| 3х2,0 | 10,0 | 170 | 20 |
| 3х2,5 | 10,5 | 200 | 22 |
| 3х4 | 13,0 | 300 | 30 |
| 3х6 | 15,5 | 450 | 38 |
| 4х1,0 | 9,0 | 120 | 12 |
| 4х2,5 | 12,0 | 240 | 22 |
| 4х4 | 14,0 | 380 | 30 |
| 4х6 | 17,0 | 550 | 36 |
| 4х10 | 21,0 | 850 | 55 |
| 4х16 | 24,0 | 1200 | 75 |
| 4х25 | 28,0 | 1800 | 100 |
| 4х35 | 32,0 | 2400 | 130 |
| 4х50 | 38,0 | 3400 | 160 |
| 5х1,5 | 11,0 | 180 | 16 |
| 5х2,5 | 13,5 | 280 | 22 |
| 5х4 | 16,0 | 450 | 28 |
| 5х6 | 18,0 | 600 | 36 |
| 5х10 | 23,0 | 1050 | 50 |
Вес и диаметр зависят от сечения и числа жил. Одножильные версии 1х10…1х50 применяются для сварочных аппаратов и силовых цепей. Многожильные — 2х1,5…5х10 — для подключения передвижных механизмов. Сечения 0,75 и 1,0 мм² востребованы в цепях управления и автоматики, где важна гибкость, а не мощность.
6. Основные исполнения и отличия
КГТП выпускается в нескольких модификациях. Стандартное исполнение предназначено для работы при температурах от –40 до +105 °C. Версия ХЛ расширяет нижний предел до –60 °C, что востребовано в районах Крайнего Севера. Отличие от кабеля КГ ХЛ заключается в материале изоляции: у КГ используется резина, у КГТП — термопластичный полимер, который выдерживает более высокие температуры, но при экстремальных морозах может уступать резине в гибкости. Поэтому КГ ХЛ предпочтителен для гибких соединений при –60 °C, а КГТП ХЛ — там, где нужна термостойкость и умеренная холодостойкость.
Маркировка «ККЗ» иногда встречается как обозначение кабеля с кремнийорганической изоляцией, близкого по свойствам. Кабель КГТП также доступен в негорючем исполнении нг для прокладки в зданиях с повышенными требованиями пожарной безопасности. Экранированные версии защищают от электромагнитных помех в цепях управления частотными приводами.
7. Выбор сечения и практические рекомендации
Сечение подбирают по длительно допустимому току с учётом длины линии. При прокладке на воздухе ориентируются на табличные значения, при укладке в кабель-каналы или гофры вводят поправочные коэффициенты 0,8–0,9. Для сварочных аппаратов обычно достаточно 1х16 или 1х25, для питания тельферов — 3х2,5 или 4х4, для передвижных компрессоров — 4х6 или 5х6. Важно учитывать падение напряжения при длине свыше 50 метров: для сохранения напряжения в пределах 5% сечение увеличивают на одну ступень.
| Потребитель | Мощность, кВт | Рекомендуемое сечение, мм² |
| Сварочный инвертор до 5 кВт | 5 | 2х2,5 или 3х2,5 |
| Сварочный трансформатор до 10 кВт | 10 | 1х16 |
| Тельфер до 3 кВт | 3 | 4х1,5 |
| Передвижной компрессор 7 кВт | 7 | 5х4 |
При заказе обращают внимание на цвет оболочки: чёрный кабель лучше защищён от ультрафиолета, серый — для внутреннего монтажа. Обязательно проверяют сертификат ТР ТС и паспорт с указанием фактического сечения и сопротивления жилы.
8. Монтаж и эксплуатация
Прокладка кабеля КГТП выполняется с соблюдением радиуса изгиба не менее 6 наружных диаметров. Для фиксации на подвижных частях применяют кабельные органайзеры, не пережимающие оболочку. Разделку выполняют стриппером, концы жил обжимают наконечниками НШВИ. Соединение отрезков производят через клеммные коробки или сваркой с последующей изоляцией термоусадкой. При эксплуатации следят за отсутствием перекручивания, которое может привести к обрыву тонких проволок.
Периодический осмотр включает проверку оболочки на трещины и замеры сопротивления изоляции. При обнаружении повреждений оболочки её восстанавливают термоусадочной манжетой. Хранить бухты кабеля следует в сухом помещении, исключая длительное воздействие прямых солнечных лучей.
9. Частые вопросы
Чем кабель КГТП отличается от КГ? КГТП выдерживает более высокие температуры — до +105 °C, КГ — до +85 °C. Изоляция КГ резиновая, КГТП — термопластичная полимерная, более стойкая к маслам и искрам.
Расшифровка КГТП ХЛ — что означает? ХЛ — холодостойкое исполнение. Такой кабель монтируют при температуре до –30 °C и эксплуатируют до –60 °C. Он сохраняет гибкость в мороз благодаря специальной рецептуре оболочки.
Какие сечения доступны в одножильном исполнении? Выпускаются сечения 1х10, 1х16, 1х25, 1х35 и 1х50 мм². Они востребованы для сварочных аппаратов и мощных одножильных присоединений.
Каким документом регламентируется кабель КГТП? Основной документ — ТУ 16.К71-335-2004, а также ГОСТ 24334-80 в части методов испытаний. Обязателен сертификат соответствия ТР ТС 004/2011.
10. Заключение
Кабель КГТП — надёжное решение для подвижного токоподвода в условиях высоких температур и механических нагрузок. Понимание маркировки, знание нормативных требований и правильный подбор сечения обеспечивают долговечную и безопасную работу оборудования. Для консультации и приобретения обращайтесь к проверенным поставщикам.
