Установка пожарных извещателей: нормы, монтаж и проверка
Пожарные извещатели — первое звено в цепочке обнаружения возгорания. Их быстродействие и надёжность напрямую зависят от того, насколько точно выдержаны расстояния, высота и схема подключения. В статье последовательно разберём правила размещения, крепления на разных основаниях, способы проверки и нормативные требования, актуальные для проектировщиков и монтажников.
1. Нормативная база и общие требования
Установка пожарных извещателей регламентирована СП 484.1311500.2020 «Системы пожарной сигнализации и автоматизация систем противопожарной защиты», а также ГОСТ Р 53325-2012 на технические средства пожарной автоматики. Правила установки определяют минимальное и максимальное расстояние между приборами, высоту от пола, зоны контроля. Нормативы установки едины для всех объектов, кроме специально оговорённых в отраслевых нормах. Требования к установке включают запрет на размещение ближе 0,5 м от вентиляционных отверстий и источников искусственного освещения, способных вызвать ложные срабатывания.
Порядок установки требует сначала расставить извещатели на плане с учётом защищаемой площади, затем проложить кабельные трассы и смонтировать крепёжные элементы. Обязательная установка предусмотрена для всех помещений с постоянным пребыванием людей, а также для защиты путей эвакуации. Постановление об установке принимается на этапе проектирования, и отступать от проекта без письменного согласования нельзя. В памятку по установке обычно включают требования к температуре помещения при монтаже — не ниже +5 °C для пластиковых корпусов во избежание растрескивания.
2. Расстояния между извещателями и до элементов помещения
Пожарные извещатели расстояние между собой и стенами выбирают по таблицам СП. Приведу сводные данные для точечных дымовых и тепловых моделей.
| Тип извещателя | Расстояние между приборами, м | Расстояние от стены, м | Защищаемая площадь одним, м² |
| Дымовой точечный | не более 9,0 | не более 4,5 | до 85 |
| Тепловой точечный | не более 5,0 | не более 2,5 | до 25 |
| Ручной | не более 50 м (внутри) | — | — |
Расстояние между дымовыми датчиками может быть увеличено до 12 м при использовании адресно-аналоговых систем с более точным алгоритмом. Расстояние между ручными извещателями внутри здания не должно превышать 50 м, снаружи — до 150 м. Расстояние от стены для дымового прибора — не менее 0,5 м, максимальное — 4,5 м. Минимальное расстояние до вентиляционного отверстия — 0,5 м, иначе потоки воздуха будут отклонять дым. Расстояние до светильника также выдерживают не менее 0,5 м во избежание перегрева и ложных срабатываний. При установке в коридорах шириной до 3 м расстояние между датчиками можно увеличить до 15 м.
3. Высота установки извещателей

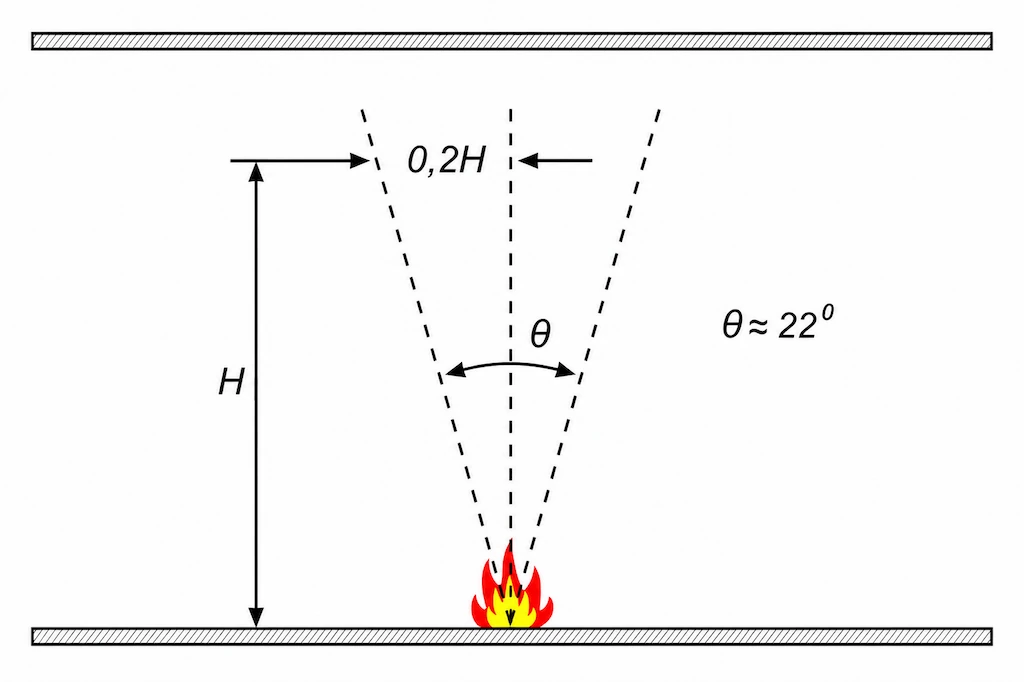

Высота пожарного извещателя зависит от типа датчика и высоты помещения. Для дымовых точечных приборов высота установки дымовых извещателей может достигать 12 м, однако на объектах с высокими потолками применяют линейные или аспирационные системы. Тепловые приборы монтируют на высоте до 9 м, при большей высоте инерционность становится критичной.
Ручные извещатели размещают на стенах. Высота установки ручных извещателей от пола составляет 1,5 м, допустимое отклонение ±0,1 м. Ручной устанавливается на высоте, удобной для нажатия ладонью или локтем, и обязательно обозначается знаком пожарной безопасности. Максимальная высота установки для ручных — 1,6 м, минимальная — 1,4 м. На какой высоте устанавливают дымовые датчики? Их крепят непосредственно к перекрытию; если это невозможно — на тросах или штангах, но так, чтобы дымовая камера находилась не ниже 0,3 м от потолка.
| Тип извещателя | Высота от пола, м | Примечание |
| Дымовой точечный | на перекрытии, при высоте помещения до 12 м | При большей высоте — линейный или аспирационный |
| Тепловой точечный | на перекрытии, до 9 м | Класс срабатывания подбирают по температуре |
| Ручной | 1,5 ±0,1 м | На путях эвакуации, у входов |
| Линейный дымовой | на высоте до 25 м | Ось луча ниже перекрытия на 0,3–0,6 м |
4. Монтаж на различных основаниях
Монтаж пожарных извещателей на потолке — основной способ. В бетонные перекрытия базу крепят дюбель-гвоздями, в гипсокартонные — специальными анкерами или закладными. Монтаж на подвесной потолок выполняется с обязательной защитой запотолочного пространства: если за подвесным потолком проложены горючие кабели, там ставят дополнительные датчики. Устанавливаются на натяжной потолок с помощью закладных платформ, так как сама плёнка не несущая. Платформу заранее монтируют к капитальному перекрытию через подвесы, а после натяжки полотна вырезают отверстие и фиксируют термокольцо.
Где устанавливаются пожарные извещатели на стене? Только ручные, а также некоторые типы газовых. Дымовые и тепловые монтируют на стену лишь в порядке исключения, если крепление к потолку невозможно; при этом расстояние до потолка должно быть в пределах 0,1–0,3 м. Устанавливаются в квартире дымовые автономные приборы прямо на потолок или верхнюю часть стены. В жилых помещениях рекомендуется установка на потолке в коридоре и кухне, но не ближе 0,5 м от вентиляции и плиты.
Монтаж линейных дымовых извещателей требует жёсткой фиксации приёмо-передатчика и отражателя на стенах или колоннах. Ось луча должна проходить на расстоянии 0,3–0,6 м от перекрытия. Монтаж аспирационных систем сложнее: сеть воздухозаборных труб крепят хомутами к потолку, а сам анализирующий блок размещают в техническом помещении.
Монтаж автономных дымовых приборов прост: они крепятся двумя шурупами к потолку и не требуют проводов, так как питание от батареи. Однако перед монтажом обязательно изучают паспорт: некоторые модели имеют встроенный тампер, подающий сигнал при снятии с базы.
5. Подключение извещателей и питание
Подключение пожарного извещателя выполняется по схемам, зависящим от архитектуры системы. Для пороговых шлейфов подключение дымовых и тепловых датчиков последовательное, с оконечным резистором. Подключение адресных приборов — параллельное, каждый занимает уникальный адрес. Схема подключения адресного шлейфа предусматривает изоляторы короткого замыкания, отключающие повреждённый участок.
Подключение ручных извещателей аналогично пороговым: в дежурном режиме цепь замкнута, при размыкании формируется тревога. Подключение линейных дымовых систем требует прокладки кабеля питания и сигнального кабеля от приёмника к контрольной панели.
Питание пожарных извещателей подаётся от источника бесперебойного питания напряжением 12 или 24 В постоянного тока. Напряжение питания для большинства адресных моделей составляет 8–30 В. Резервное питание должно обеспечить работу в дежурном режиме 24 часа и 1 час в тревожном. Для автономных извещателей питание — батарея «Крона» или литиевый элемент на 3–10 лет.
6. Проверка работоспособности
Проверка пожарного извещателя — обязательная процедура при вводе в эксплуатацию и периодическом обслуживании. Периодичность проверки — не реже одного раза в год, а для дымовых в запылённых помещениях — раз в полгода. Проверка дымовых извещателей проводится тестовым аэрозолем, имитирующим частицы дыма. Аэрозоль для проверки распыляют с расстояния 0,3 м, после чего датчик должен выдать сигнал тревоги в течение 10–30 секунд. Дым для проверки можно подать и с помощью специального генератора, но он тяжелее и дороже.
Прибор для проверки тепловых извещателей — тест-фонарь, создающий направленный поток горячего воздуха. Тестер для проверки совмещает функции нагревателя и индикатора срабатывания. Штанга для проверки позволяет обслуживать датчики на высоте до 6 м без стремянки; на неё крепят тестовый фонарь или аэрозольный баллон. Съёмник для снятия и установки облегчает замену приборов на высоте.
Проверка ручных извещателей заключается в механическом нажатии кнопки и контроле прихода сигнала на панель. После проверки кнопку возвращают в исходное состояние ключом. По результатам проверки составляют акт проверки пожарных извещателей, в котором указывают дату, тип прибора, результат и подпись ответственного лица.
| Тип извещателя | Метод проверки | Периодичность | Необходимый инструмент |
| Дымовой точечный | Тестовый аэрозоль | 1 раз в год | Аэрозоль, штанга |
| Тепловой точечный | Тест-фонарь (горячий воздух) | 1 раз в год | Тест-фонарь, штанга |
| Ручной | Механическое нажатие | 1 раз в год | Ключ для сброса |
| Линейный дымовой | Затенение луча | 1 раз в год | Тестовый фильтр |
| Аспирационный | Подача аэрозоля в трубку | 1 раз в год | Тестовый аэрозоль |
7. Защита извещателей от внешних воздействий
Защита пожарного извещателя от механических повреждений, грязи и влаги обеспечивается кожухами. Кожух для защиты от пыли и брызг имеет степень IP54, для улицы — IP67. Степень защиты по ГОСТ 14254 должна соответствовать условиям среды. В цехах с высокой запылённостью датчики помещают в защитные корпуса с лабиринтными уплотнениями. В саунах и банях применяют термостойкие кожухи, выдерживающие до +100 °C.
В подвесных потолках извещатели дополнительно защищают от конденсата и грязи, устанавливая пластиковые подрозетники с гермовводами. В пожароопасных зонах корпус должен быть из негорючего материала. Для взрывоопасных сред выпускают исполнения с маркировкой Ex, защищённые от проникновения горючих газов внутрь корпуса. При выборе степени защиты ориентируются на категорию помещения.
8. Количество и защищаемая площадь
Сколько нужно устанавливать приборов в помещении, определяют делением площади на защищаемую площадь одним извещателем. Защищаемая площадь для дымового точечного — до 85 м², для теплового — до 25 м². При высоте потолка более 3,5 м площадь уменьшают умножением на коэффициент. Минимальное количество в помещении — не менее двух, если иное не оговорено для адресных систем с контролем работоспособности.
Площадь защищаемая одним линейным извещателем достигает 1000 м², но ширина зоны — 9–12 м. Ручные извещатели защитят пути эвакуации; их число рассчитывают так, чтобы расстояние от любой точки коридора до ближайшего ручного прибора не превышало 25 м. Где должны устанавливаться извещатели в жилых помещениях? В каждой спальне, гостиной и кухне, если нет централизованной системы. В подвалах и чердачных помещениях, где возможно скопление дыма, также ставят дымовые датчики.
9. Монтаж специализированных типов

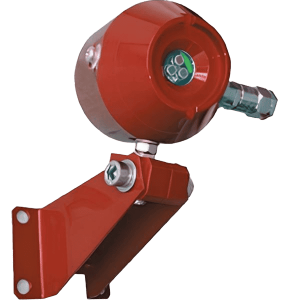

Монтаж адресного дымового извещателя отличается только необходимостью задать адрес перемычками или программатором. Монтаж тепловых максимально-дифференциальных моделей ведут вдали от отопительных приборов, чтобы исключить ложные срабатывания. Монтаж извещателей пламени выполняют в углах помещения, направив оптику на возможный очаг. Монтаж охранно-пожарных приборов совмещает функции сигнализации и обнаружения вторжения; их подключают к одному шлейфу с разделением зон.
Для линейного теплового кабеля монтаж ведётся по всей длине защищаемой зоны — в кабельных коллекторах, тоннелях. Крепление термокабеля каждые 1–1,5 м на потолке или стене. При монтаже адресных систем важно соблюдать полярность и использовать экранированный кабель типа КПСЭнг для защиты от помех.
10. ГЭСН и сметные нормы
ГЭСН монтаж пожарных извещателей учтён в сборнике ГЭСНм 81-03-10-2020. Расценки зависят от типа прибора, высоты установки и числа проводов. Для точечных дымовых и тепловых нормируется монтаж базы, подключение, проверка. Ручные извещатели имеют отдельную расценку. Линейные и аспирационные — более высокие затраты труда.
11. Типовые ошибки при установке
Самые частые ошибки, допускаемые при монтаже: установка датчиков в «слепых зонах» за балками, пережатие проводов клеммами, отсутствие изоляторов короткого замыкания в адресном шлейфе, игнорирование защиты запотолочного пространства, недостаточная высота над кабелями. Также нередко нарушают расстояние до вентиляционных решёток, что приводит к несрабатыванию при пожаре. Для предотвращения ошибок рекомендуется перед монтажом свериться с планом расстановки и провести входной контроль оборудования.
12. Заключение
Качественная установка пожарных извещателей — это точный расчёт расстояний, соблюдение высоты, надёжное подключение и регулярная проверка. Знание нормативов и правильное применение инструментов позволяют создать систему, которая сработает в первые минуты пожара и спасёт жизни людей. Всё оборудование должно монтироваться по проекту, с оформлением актов и паспортов на каждый прибор.
