Пожарный извещатель: виды, устройство, нормы установки и обслуживание
Своевременное обнаружение возгорания — основа безопасности любого объекта. За эту задачу отвечают пожарные извещатели — устройства, реагирующие на дым, тепло, пламя или газ. От их типа, расположения и исправности зависит, насколько быстро система оповестит людей и запустит автоматическое пожаротушение. В этом материале разберём, какие виды пожарных извещателей выпускает промышленность, как они работают, где и в каком количестве устанавливаются, а также как проверять их работоспособность. Отдельные модели, например, для обнаружения открытого пламени, можно найти в каталоге пожарный извещатель.
1. Общая классификация и принципы работы
Пожарный извещатель — это техническое устройство, формирующее сигнал о пожаре при достижении контролируемым параметром порогового значения. Все извещатели делятся на автоматические и ручные. Автоматические срабатывают без участия человека, реагируя на физические признаки горения: дым, повышение температуры, излучение пламени. Ручные приводятся в действие человеком, обнаружившим пожар.
По способу формирования сигнала различают пороговые, адресные и адресно-аналоговые извещатели. Пороговый выдаёт сигнал «Пожар» при превышении установленного уровня. Адресный передаёт на контрольную панель не только тревогу, но и свой уникальный номер, а также текущее значение контролируемого параметра. Адресно-аналоговый извещатель передаёт непрерывные данные о задымлённости или температуре, а решение о пожаре принимает контрольный прибор. Такая архитектура снижает число ложных срабатываний.
2. Дымовые пожарные извещатели

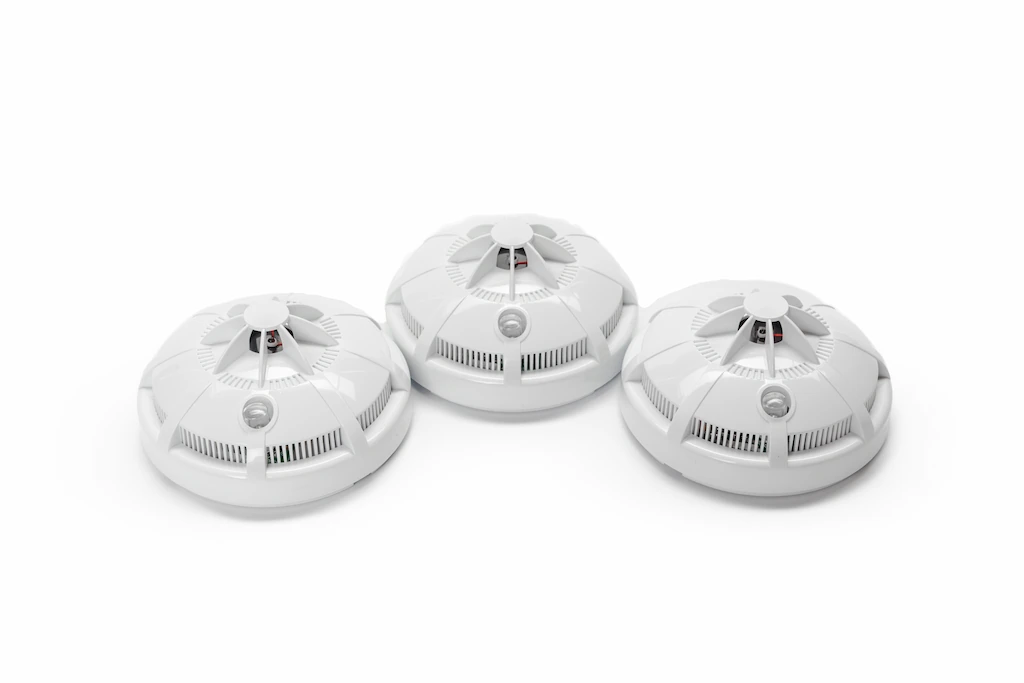

Дымовые извещатели реагируют на появление в воздухе частиц дыма. Это наиболее массовая группа, так как большинство пожаров начинаются с тления и задымления. По принципу действия дымовые извещатели бывают оптико-электронными и ионизационными, но последние практически вытеснены первыми из-за экологических ограничений.
2.1. Точечные оптико-электронные извещатели
Точечный оптико-электронный извещатель содержит дымовую камеру, в которой расположены светодиод и фотоприёмник. В нормальном состоянии луч светодиода не попадает на фотоприёмник. При появлении дыма частицы рассеивают излучение, и фотоприёмник регистрирует отражённый свет. Чувствительность дымового оптико-электронного извещателя нормируется ГОСТ 53325-2012 и обычно лежит в пределах 0,05–0,2 дБ/м.
Самые популярные марки точечных извещателей: ИП 212-34А, ИП 212-45, ИП 212-141, ИП 212-64. Например, дымовой оптико-электронный ИП 212-34А — пороговый извещатель с питанием по шлейфу. ИП 212-64 — адресно-аналоговый оптико-электронный, передающий значение задымлённости в процентах. Адресный дымовой ДИП-34А-04 используется в системах «Рубеж» и обеспечивает индивидуальную адресацию. Пороговые модели часто маркируются ДИП (дымовой извещатель пожарный), а адресные — ДИП-34А с дополнительными индексами.
2.2. Линейные дымовые извещатели
Линейный дымовой извещатель состоит из передатчика и приёмника или одного блока с рефлектором. Луч инфракрасного света проходит через защищаемую зону. При задымлении интенсивность принятого сигнала падает, и формируется тревога. Линейные извещатели перекрывают большие площади — до нескольких сотен квадратных метров. Их применяют в атриумах, складах, производственных цехах, спортивных залах.
Типовые модели: линейный ИПДЛ, линейный адресный С2000-ИПДЛ, линейный однопозиционный ИПДЛ-52М. С2000-ИПДЛ — адресный извещатель, работающий под управлением контроллера «С2000-КДЛ». Линейный однопозиционный вариант использует отражатель, что упрощает монтаж — не требуется прокладывать кабель к приёмнику на противоположной стене.
2.3. Аспирационные извещатели
Аспирационные дымовые извещатели забирают воздух из защищаемого помещения по сети труб с отверстиями и анализируют его в высокочувствительной лазерной камере. Они способны обнаружить дым на сверхранней стадии. Применяются в чистых комнатах, музеях, дата-центрах, где важна не только скорость обнаружения, но и скрытый монтаж.
2.4. Автономные дымовые извещатели
Автономный дымовой извещатель — это устройство, содержащее дымовую камеру, источник питания и звуковой оповещатель в одном корпусе. При задымлении он издаёт громкий сигнал, оповещая находящихся в помещении людей. Не требует подключения к шлейфу сигнализации. Активно применяется в жилом секторе: квартирах, дачах, общежитиях. Чаще всего это точечные оптико-электронные приборы. Известная модель — автономный ИП 212-142, работающий от батарейки «Крона». Также распространён ИП 212 дымовой автономный с питанием от литиевых батарей со сроком до 10 лет.
3. Тепловые пожарные извещатели
Тепловые извещатели реагируют на превышение температуры или скорость её нарастания. Их делят на максимальные, дифференциальные и максимально-дифференциальные. Максимальный тепловой извещатель срабатывает при достижении пороговой температуры, например, +70 °C. Дифференциальный — при быстром росте температуры, превышающем установленный градиент. Максимально-дифференциальный объединяет оба принципа, что повышает надёжность.
Температура срабатывания теплового извещателя задаётся классом по ГОСТ: класс А1 (54–65 °C), А2 (54–70 °C), B (69–85 °C) и так далее. Тепловые ИП применяют там, где дымовые дают ложные срабатывания: кухни, сауны, котельные, сварочные посты. Известные модели: тепловой ИП 101, тепловой ИП 103, тепловой максимально-дифференциальный адресный ИП 101-1А, тепловой адресный С2000-ИП-03. Тепловой взрывозащищенный вариант предназначен для зон класса B-I, B-IIa.
Отдельную группу составляют линейные тепловые извещатели — термокабели. Линейный термокабель представляет собой сенсорный кабель, реагирующий на нагрев всей длиной. Применяется в тоннелях, кабельных коллекторах, резервуарных парках.
4. Извещатели пламени
Извещатели пламени регистрируют инфракрасное или ультрафиолетовое излучение открытого огня. Они реагируют на пульсации излучения, характерные для горения, что отличает их от постоянных источников света. ИК-датчики чувствительны к излучению в диапазоне 4,3 мкм, соответствующем пику излучения углекислого газа при горении. УФ-датчики регистрируют коротковолновую часть спектра, невидимую для человеческого глаза.
ИК-УФ извещатели комбинируют оба канала для повышения помехоустойчивости. Адресный извещатель пламени подключается к адресному шлейфу и передаёт точные координаты очага. Например, ИП 330-1 «Герда» — адресный извещатель пламени, работающий в составе системы «Рубеж». Его характеристики и описание доступны по ссылке пожарный извещатель.
5. Газовые и комбинированные извещатели
Газовые извещатели регистрируют появление угарного газа CO или углекислого газа CO₂, выделяющихся при горении. Они эффективны для раннего обнаружения тлеющих пожаров. Комбинированный дымовой тепловой извещатель объединяет дымовую и тепловую сенсорику в одном корпусе, что позволяет адаптироваться к разным сценариям возгорания. Например, дымовой комбинированный с тепловым каналом сработает и при медленном тлении, и при быстром пламенном горении без дыма.
6. Ручные пожарные извещатели

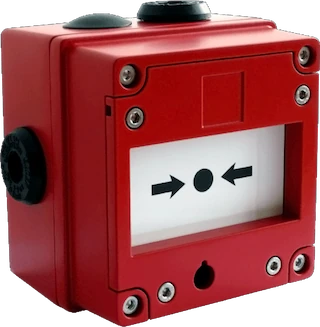

Ручной извещатель предназначен для подачи сигнала о пожаре человеком. Это кнопка ручного пуска, размещаемая на стенах путей эвакуации. Высота ручных извещателей от пола нормируется на уровне 1,5 м. Они бывают электроконтактными, с фиксацией кнопки, и адресными. Адресный ручной ИПР 513-3АМ подключается к двухпроводной линии связи и передаёт код адреса. Ручной радиоканальный ИПР позволяет обходиться без проводов, что удобно при монтаже в исторических зданиях. Взрывозащищённый ручной извещатель применяется на нефтегазовых объектах.
Популярные модели: ИПР 513-10, ручной ИП 535, ручной адресный с изолятором короткого замыкания. Знак ручной пожарный извещатель — квадрат красного цвета с белой пиктограммой ладони. Требования к обозначению содержит ГОСТ Р 12.4.026.
7. Нормы установки и расстояния
Количество и места размещения пожарных извещателей регламентируются СП 484.1311500.2020. Основные нормы:
- в каждом защищаемом помещении должно быть не менее двух дымовых или тепловых извещателей, если иное не оговорено;
- расстояние между точечными дымовыми извещателями — до 9 м, от извещателя до стены — до 4,5 м;
- расстояние между тепловыми точечными извещателями — до 5 м, до стены — 2,5 м;
- зона контроля одного точечного извещателя для дыма — до 85 м², для тепла — до 25 м² при высоте помещения до 3,5 м;
- площадь, защищаемая одним линейным извещателем, достигает 1000 м² при высоте установки до 10 м;
- ручные извещатели размещают на высоте 1,5 м от пола, на расстоянии до 50 м друг от друга внутри здания и до 150 м снаружи;
- в подвесных потолках устанавливают извещатели, защищающие запотолочное пространство, если там проложены горючие кабели;
- при монтаже адресных извещателей рекомендуется использовать изоляторы короткого замыкания, не допускающие потери всего шлейфа при одной неисправности.
8. Монтаж, подключение и проверка
Установка пожарных извещателей выполняется в соответствии со схемой проекта. Точечные датчики крепятся на потолке, а в помещениях с балками учитывают зоны застоя дыма. Дымовые оптико-электронные извещатели монтируют с ориентацией дымовой камеры вниз. Высота установки тепловых извещателей, как правило, не превышает 9 метров. Схема подключения к шлейфу сигнализации зависит от типа: пороговые включаются последовательно с оконечным резистором, адресные — параллельно к двухпроводной линии.
Проверка дымового извещателя выполняется тестовым аэрозолем или специальным тестовым баллончиком. Для тепловых применяют нагреватели. Проверка работоспособности проводится не реже раза в год, а также после каждого ложного срабатывания. На время проверки систему переводят в тестовый режим. Обслуживание включает очистку дымовой камеры от пыли, замену батарей в автономных моделях, визуальный контроль индикатора. Индикатор на корпусе мигает зелёным в дежурном режиме и переключается на постоянное свечение или красный проблеск при тревоге.
9. Таблица характеристик извещателей
| Модель | Тип | Принцип | Напряжение питания, В | Ток потребления, мА | Площадь контроля, м² | Особенности |
| ИП 212-34А | Дымовой пороговый | Оптико-электронный | 9–30 | 0,05 | 85 | Распространён, в шлейфе |
| ИП 212-64 | Дымовой адресно-аналоговый | Оптико-электронный | 8–30 | 0,3 | 85 | Протокол Рубеж, ДИП-34А |
| ИП 212-141 | Дымовой адресный | Оптико-электронный | 8–30 | 0,15 | 85 | С база, изолятор КЗ опция |
| Автономный ИП 212-142 | Дымовой автономный | Оптико-электронный | 9 (батарея) | — | 20–85 | Встроенный звуковой оповещатель |
| ИП 212-45 | Дымовой оптико-электронный | Точечный | 12–28 | 0,1 | 85 | Пороговый, ДИП |
| ИП 212-34А-04 (ДИП-34А-04) | Дымовой адресный | Оптико-электронный | 8–28 | 0,15 | 85 | Адресный ДИП для Рубеж |
| С2000-ИП-03 | Тепловой адресный | Максимально-дифф. | 8–30 | 0,3 | 25 | С2000, класс А2 |
| ИП 101-1А | Тепловой адресный | Максимально-дифф. | 8–30 | 0,3 | 25 | Адресный тепловой |
| ИП 101 | Тепловой максимальный | Пороговый | 9–30 | 0,03 | 25 | Пороговый тепловой, надёжен |
| ИП 103 | Тепловой максимальный | Пороговый | 9–30 | 0,03 | 25 | Класс А2 |
| ИП 330-1 (пламя) | Адресный пламени | ИК | 8–30 | 0,5 | — | Адресный, Рубеж |
| ИПР 513-10 | Ручной электроконтактный | — | — | — | — | Фиксация кнопки, с ключом |
| ИПР 513-3АМ | Ручной адресный | — | 8–30 | 0,2 | — | С изолятором КЗ |
| С2000-ИПДЛ | Дымовой линейный адресный | Оптико-электронный | 8–30 | 1 | до 1000 | Адресный, до 100 м |
| ИПДЛ-52М | Дымовой линейный однопозиционный | Оптико-электронный | 12–28 | 5 | до 500 | Однопозиционный, рефлектор |
10. Ключевые параметры выбора
При выборе конкретного типа извещателя учитывают:
- Тип защищаемого помещения. В жилых комнатах ставят дымовые, в кухнях и саунах — тепловые, в цехах с открытым огнём — пламени.
- Условия среды. Для улицы подойдут исполнения с IP67, для взрывоопасных зон — взрывозащищённые.
- Архитектуру системы. Пороговые дешевле, но адресные позволяют точнее определить очаг.
- Наличие питания. Радиоканальные извещатели работают от батарей и связываются по радиопротоколу, удобны для объектов без проводки.
11. Типовые схемы размещения
При расстановке извещателей применяют метод конверта: разбивают помещение на равные квадраты, в углах которых размещают датчики. Расстояние между дымовыми извещателями не должно превышать 9 метров, а от извещателя до стены — 4,5 метра. В коридорах шириной менее 3 метров извещатели ставят по оси с шагом до 15 метров. В помещениях с подвесными потолками дополнительно защищают запотолочное пространство, если там проходят горючие материалы. Подвесные извещатели опускают на тросе, чтобы дым не скапливался над ними.
12. Заключение
Пожарные извещатели — ключевой рубеж раннего обнаружения пожара. Спектр устройств огромен: от простого автономного дымового оптико-электронного для квартиры до линейных адресных систем в ангарах и взрывозащищённых датчиков на химических заводах. Соблюдение норм установки, периодическая проверка и грамотное проектирование зон контроля дают возможность защитить жизни людей и имущество. Для детального знакомства с моделями, например, извещателями пламени, обращайтесь к специализированным источникам: пожарный извещатель.
