Греющий кабель: виды, принцип работы, выбор и монтаж

Защита трубопроводов от замерзания, обогрев кровли, тёплые полы и промышленный нагрев — все эти задачи решает греющий кабель. Он превращает электрическую энергию в тепло, распределённое по длине проводника. В этой статье подробно разберём, какие типы нагревательных проводов выпускаются, где их прокладывают, как рассчитать мощность и выполнить монтаж. Обзор резистивных моделей представлен на странице нагревательный провод.

1. Устройство и принцип работы

Основа любого греющего кабеля — токопроводящая жила или полимерная матрица, выделяющая тепло при прохождении тока. По способу регулирования мощности выделяют две большие группы: резистивные и саморегулирующиеся.

1.1. Резистивный кабель

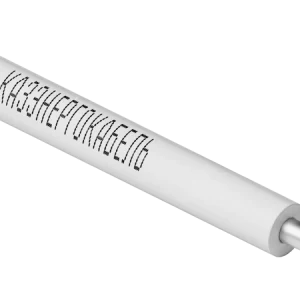

Резистивный нагревательный провод имеет постоянное сопротивление. При подаче напряжения он выделяет фиксированную мощность, которая зависит от длины. Такой кабель может быть одножильным или двухжильным. Одножильный требует подвода питания с двух концов, что не всегда удобно. Двухжильный заканчивается концевой муфтой и запитывается с одной стороны. К резистивным относится, например, ПНСВ — провод нагревательный стальной в ПВХ-оболочке, предназначенный для прогрева бетона. Выпускается он с сечением жилы 1,2 или 2 мм², с сопротивлением около 0,12–0,22 Ом на метр в зависимости от марки. Популярны ПНСВ-1,2 и ПНСВ-2, подробнее — в каталоге провода нагревательные.

Для резистивного кабеля критично соблюдать расчётную длину: укорочение приводит к перегреву и выходу из строя. Поэтому готовые секции поставляются фиксированной длины — например, 10 метров, 15 метров, 20 метров и так далее. Сопротивление изоляции должно быть не ниже 0,5 МОм, проверка проводится мегаомметром на 500 В перед укладкой. Мощность на погонный метр у резистивных проводов варьируется: ПНСВ-1,2 при подключении на 220 В даёт около 15–20 Вт/м, но конкретное значение зависит от погонного сопротивления и длины секции. Такой нагревательный элемент часто поставляется в бухтах по 100 м или 200 м, а вес бухты зависит от сечения и длины.

1.2. Саморегулирующийся кабель

Саморегулирующийся греющий кабель содержит полупроводниковую матрицу, сопротивление которой меняется в зависимости от температуры. Это позволяет автоматически снижать мощность на тёплых участках и увеличивать на холодных. Саморегулирующийся принцип работы обеспечивает экономию электроэнергии и безопасность: кабель не перегревается даже при перехлёсте витков. Его выпускают мощностью от 10 Вт/м до 40 Вт/м и выше. Популярны значения 16вт, 24вт, 30вт, 32вт, 40вт на метр. Саморегулирующийся для водопровода или кровли часто берут с номиналом 30 Вт/м. Такой кабель бывает экранированным — с медной оплёткой, которая защищает от помех и служит заземлением.

Внутри саморегулирующегося провода находятся две параллельные медные жилы, а между ними — полимерная матрица с углеродным наполнителем. При охлаждении матрица сжимается, образуя токопроводящие мостики, и мощность растёт; при нагреве расширяется, разрывая мостики, и мощность падает. Это свойство делает саморегулирующийся кабель особенно удобным для обогрева труб: он автоматически подстраивается под температуру воды и окружающей среды. Температура саморегулирующегося кабеля на поверхности обычно не превышает 65 °C, а рабочая температура матрицы — до 85 °C. Существуют и высокотемпературные модификации до 200 °C. Низковольтные версии на 12 В или 24 В применяют для инкубаторов, теплиц и безопасных полов.

2. Основные характеристики и таблица параметров

При выборе ориентируются на мощность, рабочее напряжение, максимальную длину нагревательной секции, температуру эксплуатации. Ниже приведены типовые значения для распространённых линеек.

Ватт на метр — ключевой параметр. Для трубопроводов малого диаметра достаточно 10–16 Вт/м, для водостоков — 24–30 Вт/м, для открытых площадок — до 40 Вт/м. Потребляемая мощность на 100 метров саморегулирующегося кабеля при 16вт составляет примерно 1,6 кВт. Пусковой ток саморегулирующегося типа может превышать рабочий в 2–3 раза, поэтому автомат защиты подбирают с запасом. Сопротивление изоляции проверяют до и после монтажа. Для резистивных систем важно точное соответствие длины расчётной.

3. Области применения

3.1. Обогрев водопровода

Защита от замерзания трубопроводов — самая частая задача. Греющий кабель для водопровода прокладывают либо снаружи трубы, либо внутри неё. Наружный монтаж проще: провод закрепляют монтажной лентой вдоль трубы, сверху закрывают теплоизоляцией. Внутренний обогрев выполняют пищевым кабелем, допущенным для контакта с питьевой водой. Его вводят в трубу ПНД через специальный тройник с уплотнением. Для водопровода внутри трубы важно, чтобы оболочка была из фторопласта или силикона. Саморегулирующийся для водопровода наружный крепят скобами, шаг укладки зависит от мощности и диаметра трубы. Длина для трубы рассчитывается по длине защищаемого участка плюс запас. Мощность для водопровода выбирают, исходя из климатической зоны: для южных регионов достаточно 10–16 Вт/м, для северных — 24–30 Вт/м.

Водопроводная труба с греющим кабелем прокладывается в земле на глубине промерзания или выше. В этом случае кабель укладывают спирально. Греющий кабель для воды монтируют в водосток, чтобы талая вода не замерзала. Для канализации внутри трубы используют стойкие к агрессивной среде оболочки. Для септика и наружной канализации подойдёт саморегулирующийся с УФ-защитой. Наружный монтаж проще, но при прокладке внутри трубы теплопотери минимальны, и эффективность выше. Пищевой кабель в трубу ПНД 25 или 32 мм должен свободно проходить, поэтому диаметр кабеля подбирают меньше внутреннего диаметра трубы. Ввод в трубу ПНД выполняется через тройник с герметизирующим сальником, обеспечивая защиту от протечек.

3.2. Кровля, водостоки, желоба

Саморегулирующийся для кровли и водостоков предотвращает образование наледи. Его укладывают змейкой по краю крыши, в водосточные желоба, в трубы водостока. Для желоба крепление выполняется клипсами или монтажной лентой. Водосточный кабель выбирают мощностью 24–30 Вт/м. Для кровли и водостоков готовый комплект включает нагревательную секцию, кабель питания, муфты. Монтаж на крышу выполняют так, чтобы кабель не свисал и не касался острых кромок. Крепление в желобе обеспечивают специальные зажимы. Лента для крепления — алюминиевый скотч, одновременно фиксирует и распределяет тепло. В местах стыков кровли и водостоков предусматривают дополнительный виток для надёжности.

3.3. Тёплый пол

Греющий кабель для тёплого пола — это резистивный двухжильный провод, уложенный в стяжку. Нагревательный провод укладывают змейкой с определённым шагом. Шаг укладки рассчитывают, чтобы получить требуемую мощность на квадратный метр. Для пола под плитку часто используют маты — сетку с закреплённым тонким кабелем. Мощность для пола составляет 100–200 Вт/м². Под стяжку применяют двухжильный экранированный кабель. Под брусчатку или дорожки укладывают более мощные секции для плавления снега. Углеродный карбоновый кабель даёт инфракрасное излучение, экономичен. Комплект для тёплого пола включает нагревательную секцию, терморегулятор с датчиком температуры, монтажную ленту. Схема подключения предусматривает отдельную линию от щитка с УЗО. Для ванной комнаты или бани выбирают кабель с усиленной изоляцией и заземляющим экраном.

3.4. Промышленные и специальные задачи

Промышленный греющий кабель применяют для обогрева резервуаров, нефтепроводов, бетона при зимнем строительстве. Провод ПНСВ прогревает бетон, его закладывают в арматурный каркас. Для взрывоопасных зон выпускают взрывозащищённый нагревательный провод. Высокотемпературный кабель выдерживает до +200 °C. Низковольтный 12 В или 24 В применяют в инкубаторах, теплицах. Гибкий ТЭН — это также греющий кабель в гибкой трубке для изгибаемых поверхностей. Для теплицы подойдёт саморегулирующийся или резистивный мат. Для бассейна — специальный провод с заземлением.

Отдельно стоит упомянуть обогрев ступеней, крыльца, дорожек и площадок. Нагревательный провод укладывают под плитку или брусчатку, предотвращая образование льда. Для гаража или мастерской удобны мобильные маты на резиновой основе. В колодцах и скважинах греющий кабель защищает насосное оборудование от замерзания. Для септика и дренажных труб применяют саморегулирующиеся системы, устойчивые к химическим средам. В бане или сауне используют термостойкий кабель с защитой от влаги.

6. Расчёт, выбор и часто задаваемые вопросы

Как рассчитать длину греющего кабеля? Для водопровода длина равна длине трубы плюс запас 5–10%. При спиральной намотке длину умножают на коэффициент навивки. Какой мощности выбрать? Для обогрева труб в земле ориентируются на 10–16 Вт/м, для наружных труб — 16–24 Вт/м, для кровли — 24–30 Вт/м. Сколько потребляет греющий кабель? При мощности 16вт на 100 метрах — 1,6 кВт. Расход электроэнергии зависит от времени работы. Калькулятор расчёта есть на сайтах производителей.

До какой температуры нагревается саморегулирующийся кабель? Максимальная температура матрицы обычно 65 °C, на поверхности — 40–50 °C. Можно ли в воду? Да, если оболочка из фторполимера и допущена для пищевой воды. Какой лучше — резистивный или саморегулирующийся? Саморегулирующийся экономичнее и безопаснее, но дороже. Резистивный проще и дешевле, идеален для пола и бетона. Греет ли воду? Да, если контактирует с трубой, тепло передаётся воде. Зачем экран? Экранированный кабель защищает от электромагнитных помех и позволяет заземлить систему.

Как подобрать мощность для конкретного объекта? Для уличного водопровода на даче достаточно 10 Вт/м, для кровли частного дома — 30 Вт/м, для теплицы — 24вт, для инкубатора — низковольтный 12 В с мощностью 15 Вт/м. Карбоновый или углеродный кабель хорош для тёплого пола, так как даёт мягкое инфракрасное тепло. Керамические и минеральные маты — разновидности резистивных систем. Готовые комплекты саморегулирующегося кабеля включают всё необходимое для монтажа: провод, муфты, инструкцию. При покупке обращают внимание на паспорт и сертификаты ГОСТ.

7. Заключение

Греющий кабель — эффективное решение для обогрева труб, кровли, полов и технологического оборудования. Знание типов, правильный расчёт и аккуратный монтаж обеспечивают надёжную защиту от замерзания на многие годы.
