Контрольный кабель: полное руководство по устройству, маркировке, монтажу и применению

В системах автоматизации, сигнализации, диспетчерского контроля и цепях управления передача команд и данных о состоянии оборудования требует надёжных линий, не рассчитанных на передачу больших мощностей. Эту функцию выполняет контрольный кабель. В материале подробно разобраны контрольные кабели: их назначение, конструкция, типы, маркировка, технические условия (ГОСТ), характеристики (сопротивление изоляции, напряжение, сечения, диаметр, вес), популярные марки (кввг, кввгэ, квббшв, акввг, кпсэнг, кппгнг, мкэш), исполнения (огнестойкие, frhf, frls, lsltx, hf, хл), а также правила прокладки (согласно ПУЭ), заземление экранов, испытания и применение.

1. Что такое контрольный кабель: назначение и устройство

Контрольные кабели — это электрические кабели, предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов распределительных устройств и щитам управления. Их главная задача — передача сигналов контроля, измерения и управления, а не питание мощных нагрузок. Контрольно-измерительный кабель служит для подключения датчиков, вторичных приборов, регуляторов. Контрольно-сигнальный — для цепей сигнализации, блокировки и оповещения. Кабели управления используются для дистанционного включения и отключения электроприводов, пускателей, контакторов.

Устройство контрольного кабеля включает следующие элементы. Токопроводящая жила — с медной жилой (или алюминиевая). Медный вариант предпочтительнее из-за лучшей проводимости, гибкости и стойкости к окислению. Количество жил в контрольных кабелях — от 4 до 61. Сечения — от 0,75 до 10 мм². Жилы могут быть однопроволочными или многопроволочными. Многопроволочный (многожильный) кабель более гибкий, но используется реже для стационарной прокладки. Гибкий контрольный кабель применяется в подвижных соединениях.

Изоляция жил выполняется из ПВХ пластиката (пвх оболочка), полиэтилена или резиновой изоляции. Поверх изолированных жил накладывается поясная изоляция, затем — общий экран (если предусмотрен) и наружная оболочка. В конструкции могут присутствовать заполнители, броня (бронированный кабель), экран из медной фольги или оплётки. Экран обеспечивает защиту от внешних электромагнитных помех.

2. Расшифровка маркировки контрольных кабелей

Маркировка кабеля содержит информацию о материале жил, изоляции, оболочке, наличии экрана и брони. Общие правила расшифровки:

• Буква «К» в начале — кабель контрольный.
• Отсутствие буквы «А» в начале означает с медными жилами. Буква «А» (АКВВГ) — алюминиевые жилы.
• Вторая буква — материал изоляции жил: «В» — ПВХ, «П» — полиэтилен, «Р» — резина.
• Третья буква — материал наружной оболочки: «В» — ПВХ, «П» — полиэтилен, «Р» — резина.
• Четвертая буква — особенности конструкции: «Г» — голый (без защитных покровов), «Э» — экранированный, «Б» — бронированный, «К» — броня из круглых проволок, «б» — без подушки.

Цифровая часть указывает количество жил и их сечение. Пример: КВВГ 10х1.5 — кабель контрольный с ПВХ изоляцией и ПВХ оболочкой, 10 жил сечением 1,5 мм². КВВГЭ 7х1 — экранированный (экран общий). КВБбШв 4х2.5 — бронированный (в броне из двух стальных лент, с защитным шлангом из ПВХ).

Для пожаробезопасных исполнений добавляются индексы: нг (не распространяет горение), нг(А)-LS (групповая нераспространяющая горение, низкое дымовыделение), FRHF (огнестойкий, безгалогенный), FRLS (огнестойкий, низкое дымовыделение), LSLTx (низкое дымовыделение, низкая токсичность), HF (безгалогенный). Исполнение ХЛ — холодостойкое.

3. Технические характеристики: сечение, напряжение, сопротивление изоляции, вес, диаметр

Основные параметры контрольных кабелей регламентируются ГОСТ 1508-78 (для кабелей с ПВХ изоляцией) и техническими условиями на конкретные марки. Ключевые характеристики:

• Номинальное напряжение — до 660 В переменного тока частотой до 100 Гц или до 1000 В постоянного тока.
• Температура эксплуатации — от –50°C до +50°C (для исполнения хл — до –60°C).
• Минимальная температура монтажа — от –15°C (небронированные) до –7°C (бронированные).
• Радиус изгиба — не менее 6 наружных диаметров для небронированных, 10 — для бронированных.
• Сопротивление изоляции (при 20°C, на 1 км длины) — для ПВХ изоляции сечением 0,75-1,5 мм² не менее 10 МОм, сечением 2,5-4 мм² — не менее 9 МОм.
• Испытательное напряжение (переменное, 50 Гц, 5 мин) — 2500 В.
• Вес 1 км кабеля зависит от количества жил, сечения и конструкции. Например, КВВГ 10х1.5 весит около 250 кг/км, КВВГ 19х1.5 — около 420 кг/км.
• Диаметр наружный — для КВВГ 10х1.5 составляет ~14 мм, для КВВГ 19х1.5 — ~18 мм.

Электрическое сопротивление жил постоянному току для медных жил сечением 1,5 мм² — не более 12,1 Ом/км, для 2,5 мм² — не более 7,41 Ом/км. Сопротивление изоляции является важнейшим параметром, определяющим качество кабеля. Его измерение проводится мегаомметром на 500-1000 В перед прокладкой, после монтажа и периодически в процессе эксплуатации.

4. Популярные марки и типоразмеры контрольных кабелей

В промышленности и строительстве наиболее распространены следующие марки.

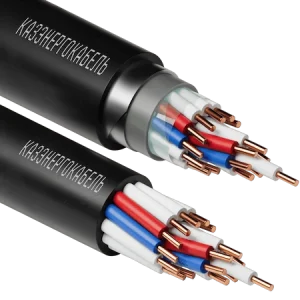

КВВГ — базовый неэкранированный кабель с ПВХ изоляцией и оболочкой. Типовые сечения и количество жил: 0,75; 1; 1,5; 2,5; 4; 6 мм². Популярные исполнения: 2х1 (2 жилы по 1 мм²), 2х1.5, 4х1.5, 4х2.5, 5х1, 5х1.5, 7х1, 7х1.5, 7х2.5, 10х1, 10х1.5, 10х2.5, 14х1, 19х1.5. Кабели с 2, 4, 5, 7, 10, 14, 19, 27, 37, 52, 61 жилами выпускаются в широком диапазоне.

КВВГЭ — экранированная версия КВВГ. Применяется при необходимости защиты от электромагнитных помех. Экранированный кабель обязателен при совместной прокладке с силовыми линиями, а также вблизи мощных электродвигателей, преобразователей частоты.

КВБбШв — бронированный кабель (в броне из двух стальных оцинкованных лент). Предназначен для прокладки в земле (траншеях), в условиях повышенных механических нагрузок, а также для защиты от грызунов. Исполнение КВБбШвнг — не распространяет горение.

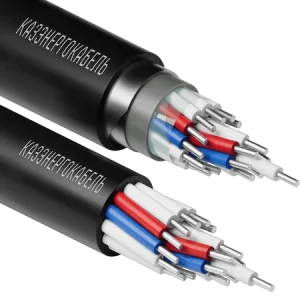

АКВВГ — контрольный кабель с алюминиевыми жилами. Легче и дешевле медного, но менее гибкий и с большим переходным сопротивлением контактов. Применяется в стационарных установках, где не требуется частая сгибаемость.

КПСэнг — кабель пожарной сигнализации экранированный, не распространяющий горение. Используется в системах охранно-пожарной сигнализации, оповещения.

КППгнг hf — контрольный кабель с полиэтиленовой изоляцией, не распространяющий горение, безгалогенный (hf). Применяется на объектах с высокими требованиями к пожарной безопасности (больницы, детские сады, метрополитен).

МКЭШ — монтажный экранированный кабель в ПВХ оболочке, используется для межприборного монтажа, соединения блоков автоматики.

Резиновый контрольный кабель (марки КРШ, КРПТ) применяется в подвижных механизмах, на кранах, в условиях повышенной влажности и вибрации.

5. Огнестойкие и пожаробезопасные исполнения: frhf, frls, lsltx, hf, нг

Для объектов с повышенными требованиями пожарной безопасности выпускаются контрольные кабели в специальных исполнениях. Они сохраняют работоспособность в условиях пожара и не выделяют опасных веществ.

• КВВГнг — не распространяет горение при одиночной прокладке.
• КВВГнг(А)-LS — не распространяет горение при групповой прокладке по категории А, с низким дымо- и газовыделением (Low Smoke). Обязателен для объектов с массовым пребыванием людей.
• КВВГЭнг LS — экранированная версия с низким дымовыделением.
• КВВГнг(А)-FRLS — огнестойкие кабели (Fire Resistant), сохраняющие работу в пламени до 180 минут. Применяются в системах противопожарной защиты, оповещения, эвакуации.
• FRHF — огнестойкий, безгалогенный (Halogen Free). Не выделяет коррозионно-активных газов.
• LSLTx — низкое дымо- и газовыделение, низкая токсичность продуктов горения.
• HF — безгалогенный (не содержит галогенов).
• ХЛ — холодостойкое исполнение для температур до –60°C (например, КВВГХЛ).

Пожарные исполнения регламентируются ГОСТ Р 53315-2009 и техническими условиями производителей. При выборе кабеля для конкретного объекта необходимо учитывать категорию пожарной опасности здания и требования сводов правил (СП 484.1311500, СП 6.13130).

6. Монтаж и прокладка контрольных кабелей: ПУЭ, лотки, трубы, в броне

Правила прокладки контрольных кабелей регламентируются ПУЭ (издание 7) и СП 76.13330.2016. Основные способы прокладка:

• В лотках — внутри помещений, в кабельных сооружениях. Кабели укладываются с зазором не менее 5 мм, крепятся через 0,5-0,8 м. Допускается многослойная укладка при условии отсутствия перегрева.
• В трубах — при прокладке в земле, под полами, в стенах. Используются полиэтиленовые, ПВХ или стальные трубы. Диаметр трубы должен быть не менее 1,5 наружного диаметра кабеля.
• В коробах и каналах — для скрытой и открытой проводки.
• В траншеях (в земле) — только бронированные кабели (в броне), например КВБбШв. Глубина траншеи — не менее 0,7 м, подушка из песка, присыпка песком, защита кирпичом или сигнальной лентой.
• На открытом воздухе — с защитой от прямых солнечных лучей, с применением металлорукавов или коробов.

При совместной прокладке контрольных и силовых кабелей необходимо соблюдать расстояние не менее 100 мм для предотвращения наводок. Допускается совместная прокладка в коробах при условии установки разделительных перегородок. Экранированные кабели могут прокладываться ближе.

Минимальный радиус изгиба — согласно ПУЭ: для небронированных — 6 наружных диаметров, для бронированных — 10. При прокладке на поворотах используются специальные угловые элементы или изгиб с соблюдением радиуса.

Температура монтажа — не ниже –15°C для небронированных, не ниже –7°C для бронированных (без подогрева). При более низких температурах кабель необходимо выдерживать в теплом помещении не менее 24 часов.

Перед прокладкой проводится внешний осмотр, проверка целостности оболочки, измерение сопротивления изоляции мегаомметром на 500-1000 В. После прокладки — повторное измерение, проверка маркировки жил, заземление экранов (если требуется).

7. Заземление экранов контрольных кабелей

Заземление экранов — обязательное требование для эффективной работы экранированных кабелей. Экран заземляется с одной стороны (со стороны источника сигнала или на щите управления), чтобы избежать образования «земляных петель». При двустороннем заземлении по экрану могут потечь уравнительные токи, создающие дополнительные помехи.

Способы заземления: припайка медного проводника к экрану и подключение к шине заземления; использование специальных заземляющих колец; подключение через клемму в соединительной коробке. Сечение заземляющего проводника должно быть не менее 4 мм² для медного и 6 мм² для алюминиевого. Для кабелей с алюминиевой фольгой используется контактная медная проволока, заложенная под фольгу. Сопротивление заземляющего устройства — не более 4 Ом.

В бронированных кабелях броня также подлежит заземлению с обоих концов (для защиты от потенциалов в случае повреждения).

8. Соединительные муфты и концевые заделки

Для соединения отрезков кабеля, подключения к оборудованию и герметизации используются специальные устройства. Муфта (соединительная муфта) обеспечивает механическое соединение, электрический контакт жил и восстановление изоляции и экрана. Типы муфт:

• Термоусаживаемые муфты — наиболее распространенные. Надеваются на стык и нагреваются, плотно обжимая кабель. Обеспечивают герметичность и механическую прочность.
• Эпоксидные муфты (заливные) — для бронированных кабелей, используются в агрессивных средах.
• Свинцовые муфты — для кабелей со свинцовой оболочкой (устаревшие).

Концевая заделка — заделка конца кабеля для подключения к клеммникам оборудования. Выполняется с помощью наконечников (НШВИ, НШКИ) или зачисткой жилы с последующим облуживанием. Для гибких многопроволочных жил обязательна опрессовка наконечниками. В местах ввода в щиты и коробки применяются сухая заделка (без герметизации) или с герметиком (во влажных помещениях).

Соединительная муфта после монтажа подлежит испытанию повышенным напряжением и измерению сопротивления изоляции. Результаты заносятся в протокол.

9. Испытания и измерения контрольных кабелей

После прокладки и монтажа кабельной линии проводятся испытания и измерения в соответствии с ПУЭ, ГОСТ 3345-76 и отраслевыми нормами. Основные виды проверок:

• Измерение сопротивления изоляции — производится мегаомметром на напряжение 500 В (для кабелей до 1 кВ). Норма — не менее 0,5 МОм для бывших в эксплуатации кабелей, для новых — по паспорту (обычно более 10 МОм).
• Испытание повышенным напряжением — для кабелей с ПВХ изоляцией испытательное напряжение 2500 В (50 Гц) прикладывается на 5 минут. Отсутствие пробоя или частичных разрядов означает успешное испытание.
• Проверка целостности жил и фазировка (прозвонка) — выполняется с помощью омметра, пробника или звукового индикатора.
• Измерение сопротивления заземления экрана и брони.
• Проверка маркировки концов кабеля — соответствие цветовой или цифровой маркировки жил схеме.

Все результаты заносятся в протокол испытаний, который хранится в паспорте линии. Периодичность контрольных измерений в эксплуатации — не реже одного раза в 3 года для ответственных цепей.

10. Маркировка и бирки на кабельных линиях

Для идентификации кабелей на трассе и в местах присоединения используются бирка и маркировочная бирка. Согласно ПУЭ, каждый кабель в начале и в конце линии, а также в местах соединений и ответвлений должен быть снабжён биркой с указанием марки, сечения, напряжения, номера линии или назначения. Маркировочная бирка может быть пластиковой, металлической или из ПВХ трубки. Способы крепления: на стяжках, на самоклеящейся основе, на проволочном подвесе. Маркировка наносится несмываемым маркером или гравировкой. Пример содержания: «КВВГЭ 10х1.5, L=120м, цепь управления №23». Длина кабеля также указывается на бирке.

11. Требования ПУЭ и технические условия

Проектирование и монтаж линий контрольных кабелей должны соответствовать требованиям ПУЭ (главы 2.1, 2.3, 3.4) и СП 76.13330.2016. Основные нормы:

• Расстояние от контрольных кабелей до силовых — не менее 100 мм, при параллельной прокладке.
• Защита от механических повреждений — кабели должны быть защищены на высоте до 2 м от пола (короба, трубы, металлорукава).
• Взрывозащищенные зоны — кабели должны иметь исполнение по ТР ТС 012/2011.
• Требования к прокладке в пожароопасных зонах — применение кабелей с индексами «нг», «LS», «HF».

Технические условия (ТУ) на конкретные марки кабелей содержат допустимые отклонения геометрических размеров, электрические параметры, методы испытаний. Производство кабелей ведётся по ГОСТ 1508-78 (для кабелей с ПВХ изоляцией) или ТУ 16.К71-337-2004 (для современных марок). ГОСТ также регламентирует правила приёмки, маркировки, упаковки и транспортировки.

12. Применение контрольных кабелей в промышленности и строительстве

Применение контрольных кабелей охватывает практически все отрасли. В энергетике они используются для цепей управления и сигнализации на подстанциях, в распределительных устройствах, на электростанциях. В промышленности — для подключения датчиков, исполнительных механизмов, контроллеров в системах автоматизации (АСУ ТП). На транспорте — в системах блокировки, сигнализации, управления стрелками. В строительстве — для лифтового хозяйства, систем вентиляции, насосов, охранной сигнализации. Контрольно-измерительный кабель применяется для соединения термопар, манометров, расходомеров с вторичными приборами. Контрольно-сигнальный — в системах оповещения, диспетчеризации, автоматического пожаротушения.

13. Как выбрать контрольный кабель: основные критерии

При выборе контрольного кабеля для конкретного объекта учитывают следующие факторы:

• Напряжение в цепи — до 660 В переменного или до 1000 В постоянного.
• Количество жил — по числу подключаемых цепей (с запасом 10-20%).
• Сечение жилы — по допустимому току нагрузки (для сигнальных цепей обычно 0,75-1,5 мм², для цепей управления 1,5-2,5 мм²).
• Условия прокладки — в помещении, на улице, в земле, в агрессивной среде.
• Необходимость экранирования — при наличии электромагнитных помех.
• Требования пожарной безопасности — выбор огнестойкого, безгалогенного, низкодымящего исполнения.
• Климатическое исполнение — хл для холодных регионов.
• Наличие брони — для прокладки в земле и защиты от грызунов.

Примеры: для подключения датчиков в шкафу автоматики подойдет КВВГ 10х1. Для линии от АСУ до полевого прибора в условиях помех — КВВГЭ 7х1.5. Для прокладки в земле между зданиями — КВБбШв 5х2.5. Для системы пожарной сигнализации в детском саду — КПСэнг(А)-FRLS 2х0.75.

14. Приобретение контрольных кабелей

Вся номенклатура контрольных кабелей, включая марки КВВГ, КВВГЭ, КВБбШв, АКВВГ, КПСэнг, КППгнг hf, МКЭШ, а также исполнения нг, нг-LS, FRLS, FRHF, LSLTx, HF, хл, представлена в специализированных разделах. Перейдите по ссылке кабель контрольный для выбора необходимого типоразмера (например, 10х1.5, 19х1.5, 7х2.5 и другие). Для приобретения медного контрольного кабеля перейдите в раздел контрольный кабель медный. Для алюминиевого — контрольный кабель АКВВГ. Подробные правила прокладки описаны в статье Прокладка контрольных кабелей ПУЭ.

15. Заключение

Контрольный кабель — ключевой элемент систем управления, сигнализации и автоматизации. Разнообразие видов (экранированные, бронированные, огнестойкие, холодостойкие) и марок (КВВГ, КВВГЭ, КВБбШв, АКВВГ, КПСэнг, МКЭШ) позволяет подобрать оптимальное решение для любых условий эксплуатации. Правильный выбор по количеству жил (от 2 до 61), сечениям (0,75-6 мм²) и исполнению (нг, frhf, frls, lsltx, хл) обеспечивает долговечность и надёжность линий. Монтаж должен выполняться в строгом соответствии с ПУЭ — с соблюдением расстояний при совместной прокладке, использованием лотках, в трубах или в броне, с обязательным заземлением экранов и измерением сопротивления изоляции. Для соединения отрезков применяются соединительные муфты, для идентификации — бирка и маркировочная бирка. Продукция сертифицирована по ГОСТ и техническим условиям, имеет паспорта качества. Приобрести кабели можно в специализированном разделе.
