Взрывозащищенные кабельные вводы: полное руководство по выбору и монтажу
Взрывозащищенный кабельный ввод — это специализированное устройство, предназначенное для герметичного, механически прочного и взрывобезопасного ввода кабеля или группы кабелей в корпус электрооборудования, установленного во взрывоопасных зонах. Его основная задача — обеспечить целостность уровня взрывозащиты оболочки аппарата (обычно вида защиты «взрывонепроницаемая оболочка — Ex d»), предотвратив передачу взрыва из внутреннего объема наружу и защитив от попадания пыли, влаги и внешних воздействий. Эти компоненты являются критически важными элементами систем безопасности на нефтегазовых, химических, горнодобывающих и других опасных производствах.
1. Основные задачи и области применения
Взрывозащищенные кабельные вводы используются для создания надежного и безопасного соединения между кабельной линией и электрооборудованием во взрывоопасных зонах. Основные области применения:
- Нефтегазовая промышленность: Подключение кабелей к насосам, задвижкам, приборам КИПиА, системам пожаротушения и управления на буровых платформах, НПЗ, в хранилищах.
- Химическая и нефтехимическая промышленность: Монтаж электрооборудования в цехах, где присутствуют взрывоопасные пары, газы и аэрозоли.
- Угольная и горнодобывающая промышленность: Обеспечение безопасности подключения оборудования в шахтах, где возможно образование взрывоопасной угольной пыли и метана.
- Мукомольные и пищевые производства: Защита в зонах, где в воздухе может содержаться взрывоопасная мучная, сахарная или иная органическая пыль.
- Склады ЛВЖ и ГСМ: Подключение освещения, вентиляции, систем сигнализации и контроля в зонах хранения легковоспламеняющихся жидкостей и газов.
- Общепромышленное применение: Любое оборудование с маркировкой взрывозащиты Ex d, Ex e, Ex de, установленное в зонах классов 1, 2, 21, 22.
2. Классификация, конструкция и материалы

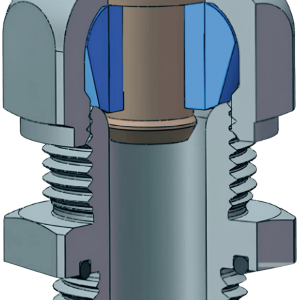

Конструкция взрывозащищенного кабельного ввода оптимизирована для обеспечения механической прочности, герметичности и сохранения уровня взрывозащиты. Основные элементы:
| Элемент конструкции | Материалы и варианты | Назначение и влияние на свойства |
| Корпус (металлическая часть) | Латунь (наиболее распространенный, коррозионностойкий), нержавеющая сталь (AISI 316/316L для агрессивных сред), оцинкованная сталь. Имеет резьбу (обычно метрическую или трубную) для крепления в посадочное отверстие. | Обеспечивает механическую прочность и является основным несущим элементом. Материал определяет коррозионную стойкость и возможность применения в химически активных средах. Резьбовое соединение обеспечивает плотный контакт с оболочкой аппарата. |
| Уплотнительные элементы (манжеты, кольца) | Резина NBR (нитрил-бутадиеновая), EPDM (этилен-пропиленовый каучук), силикон, PTFE (тефлон) для химической стойкости. | Обеспечивают герметизацию и защиту от пыли и влаги (степень защиты до IP68/69K). Эластично обжимают кабель, компенсируя вибрации. Материал подбирается под диапазон температур и тип среды (масло, бензин, УФ). |
| Зажимной механизм (конусная обжимная гайка) | Металл (латунь, сталь), часто с насечками или лепестками внутри. | При затягивании сжимает уплотнительные элементы вокруг кабеля, обеспечивая механическую фиксацию (защиту от выдергивания) и герметизацию. Конусная форма позволяет использовать один ввод для диапазона диаметров кабеля. |
| Внутренние уплотнительные пробки (для неиспользуемых отверстий) | Латунь или сталь с резиновым уплотнением. | Предназначены для герметичной заглушки свободных отверстий в многоходовых вводах, сохраняя целостность взрывозащитной оболочки. |
| Внешняя уплотнительная шайба/прокладка | Резина, паронит, медное кольцо. | Устанавливается под корпус ввода при монтаже для обеспечения герметичности соединения между фланцем ввода и стенкой корпуса оборудования. |
3. Основные типы и серии взрывозащищенных вводов и их особенности
Маркировка и типы взрывозащищенных кабельных вводов различаются в зависимости от производителя и стандартов. Рассмотрим ключевые типы, включая популярные запросы.
| Тип / Серия ввода | Расшифровка и конструкция | Ключевые характеристики и применение |
| КВ (Gerda KV серия) | Кабельный Ввод. Стандартная серия с метрической резьбой (М). Может иметь 1, 2 или 3 хода для кабелей. Материал корпуса — латунь или нержавеющая сталь. | Универсальный взрывозащищенный кабельный ввод для большинства задач. Применяется для ввода силовых, контрольных и сигнальных кабелей в корпуса светильников, пускателей, шкафов управления. Взрывозащищенный кабельный ввод серии КВ — базовая и широко распространенная модель. |
| Взрывозащищенные бронированные кабельные вводы | Специальная конструкция с усиленным зажимным механизмом и коническими разрезными втулками (цангами), часто со срезным кольцом для брони. | Предназначены специально для фиксации и герметизации бронированных кабелей (типа АВБбШв, ВБбШв и т.п.). Надежно обжимают и заземляют бронеленты, обеспечивая механическую фиксацию и сохранение взрывозащиты. Бронированные кабельные вводы обязательны при подключении силовых линий. |
| Вводы с трубной резьбой (G, NPT) | Корпус имеет трубную цилиндрическую (G) или коническую (NPT) резьбу. Часто используется в североамериканских стандартах и для специфичного оборудования. | Применяются для монтажа на оборудование, имеющее соответствующие посадочные отверстия. Требуют дополнительных герметизирующих материалов (фум-лента, лён) при установке. Обеспечивают надежное соединение в системах с вибрацией. |
| Многоходовые и комбинированные вводы | Корпус с несколькими отверстиями (2, 3, 4 хода) для одновременного ввода нескольких кабелей разного диаметра. | Позволяют уменьшить количество посадочных отверстий в корпусе аппарата, что повышает надежность взрывозащиты. Экономия места и времени монтажа. Свободные ходы заглушаются пробками. |
| Вводы для гибких кабелей и кабелей в ПВХ оболочке | Оснащаются специальными мягкими уплотнительными манжетами с широким диапазоном обжатия. | Предотвращают повреждение и сплющивание оболочки небронированного или гибкого кабеля (например, КГ) при затяжке, сохраняя герметичность и изоляцию. |
Требования к взрывозащищенным кабельным вводам регламентируются стандартами серии ГОСТ IEC 60079-0 и ГОСТ IEC 60079-1 (для вида защиты Ex d), а также международными директивами ATEX и IECEx.
4. Критерии выбора взрывозащищенного кабельного ввода
Выбор конкретного типа и размера — ключевой этап обеспечения безопасности и надежности системы во взрывоопасной зоне.
| Критерий выбора | Что учитывать и проверять | Практические рекомендации |
| Диаметр кабеля(ов) | Наружный диаметр кабеля в миллиметрах (с учетом оболочки, брони). Диаметр каждого кабеля при групповом вводе. | Это основной параметр. Подбирайте ввод так, чтобы рабочий диаметр кабеля попадал в середину диапазона, указанного для уплотнительной манжеты. Нельзя использовать кабель на пределе диапазона. |
| Тип кабеля | Бронированный (броня из стальных лент/проволок) или небронированный. Гибкий (КГ) или жесткий. | Для бронированных кабелей используйте только специализированные взрывозащищенные бронированные кабельные вводы с заземляющим лепестком для брони. Для гибких кабелей — вводы с мягкими манжетами. |
| Резьба посадочного отверстия | Тип (метрическая М, трубная G/NPT), диаметр и шаг резьбы на корпусе оборудования. | Должны строго совпадать. Переходы с помощью адаптеров возможны, но должны быть сертифицированы как часть взрывозащищенного узла. Самый распространенный тип — метрическая резьба (М). |
| Климатические и химические условия | Температура окружающей среды, наличие масел, растворителей, УФ-излучения, морской воды. | Материал корпуса: для агрессивных сред — нержавеющая сталь AISI 316. Материал уплотнений: NBR для масел, EPDM для пара/УФ, PTFE для химикатов. Проверяйте температурный диапазон уплотнителей. |
| Степень защиты IP и уровень взрывозащиты | Требуемая пыле- и влагозащита (IP66, IP68). Маркировка взрывозащиты (Ex d IIC T6, Ex d IIB T4 и т.д.) | Ввод должен обеспечивать как минимум ту же степень защиты IP, что и корпус аппарата. Уровень взрывозащиты ввода должен соответствовать или превосходить уровень зоны и группу взрывоопасной смеси. |
| Механические нагрузки | Вес кабеля, вибрация, риск случайного выдергивания. | Для тяжелых кабелей и вибрационных нагрузок выбирайте вводы с усиленным зажимным механизмом и дополнительным стопорным кольцом. Обязательно проверяйте сертифицированное усилие на выдергивание. |
При анализе запросов «кабельный ввод взрывозащищенный для кабеля» важно помнить, что правильный подбор по диаметру и типу кабеля — это не рекомендация, а обязательное требование для сохранения сертификата взрывозащиты всего оборудования.
5. Особенности монтажа и подключения
- Подготовка кабеля: Аккуратно зачистите кабель на длину, достаточную для подключения внутри аппарата. Для бронированных кабелей оставьте броню на длину, необходимую для контакта с заземляющим лепестком внутри ввода. Броню необходимо зачистить и обжать.
- Порядок сборки: Наденьте на кабель все элементы ввода в правильной последовательности (гайка, зажимной конус, уплотнительные манжеты), прежде чем вставлять кабель в корпус ввода.
- Заземление брони: В бронированных кабельных вводах убедитесь, что заземляющий лепесток (лепестковый зажим) надежно контактирует с очищенной бронелентой. Это критически важно для электробезопасности.
- Затяжка: Затягивайте зажимную гайку равномерно, с рекомендуемым моментом затяжки (если указан). Не применяйте чрезмерное усилие, чтобы не повредить кабель или сорвать резьбу. Добейтесь герметичности и надежной фиксации от выдергивания.
- Герметизация резьбы: При монтаже ввода в корпус оборудования используйте предусмотренную прокладку. Для резьбовых соединений типа NPT может потребоваться герметик, разрешенный для взрывоопасных зон.
- Визуальная проверка: После монтажа проверьте, не деформирована ли оболочка кабеля, все ли уплотнители заняты, нет ли перекосов.
6. Заключение
Выбор правильного взрывозащищенного кабельного ввода — это не просто монтажная операция, а обязательное условие сохранения уровня взрывозащиты всего электрооборудования. От его корректного подбора и монтажа зависит безопасность людей, объектов и непрерывность технологических процессов на опасных производствах. Использование специализированных типов, таких как универсальный кабельный ввод серии КВ для стандартных задач или взрывозащищенные бронированные кабельные вводы для силовых линий, в строгом соответствии с параметрами кабеля и условиями эксплуатации — залог долгосрочной и безопасной работы.
Приобретение качественных, сертифицированных кабельных вводов у проверенных производителей, таких как АО «Казэнергокабель», гарантирует полное соответствие стандартам ГОСТ, IECEx и ATEX, что избавляет от рисков при аудитах и обеспечивает безаварийную эксплуатацию. Компания предлагает полный спектр кабельно-проводниковой продукции и комплектующих для объектов любой сложности.
