Кабель КУИН: универсальное решение для управления, контроля и измерения
Аббревиатура КУИН широко применяется в проектной документации по системам автоматизации, сигнализации и технологического контроля. В этом материале детально разберем, что представляет собой кабель КУИН: конструкцию, технические параметры, расшифровку маркировки и основные области применения.
1. Расшифровка названия и общее описание
Расшифровка КУИН — Кабель Универсальный Инструментальный. В технической литературе встречается также трактовка «контрольный, управления, измерительный». Оба варианта точно передают назначение. Данный проводник предназначен для цепей управления, контроля, сигнализации и межприборных соединений. Он пригоден для построения цифровых шин и использования в качестве измерительных линий для термометров сопротивления, для чего жилы группируются в пары, тройки и четверки по двух-, трех- и четырехпроводной схеме.
Кабели КУИН эксплуатируются в стационарных и передвижных установках, внутри помещений, в кабельных сооружениях и на открытом воздухе. Номинальное напряжение — до 690 В переменного тока частотой 50/60 Гц или до 1000 В постоянного тока. Благодаря модульной конструкции и широкой гамме исполнений кабель закрывает потребности от бытовой автоматики до объектов нефтегазового комплекса.

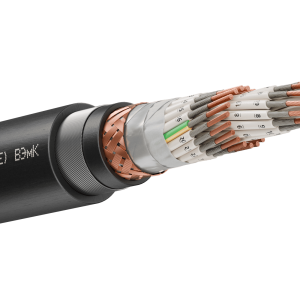

2. Конструктивные особенности
Кабель КУИН имеет гибкую конструкцию с многопроволочными медными жилами (возможно лужение, обозначается буквой «л»). По ГОСТ 22483 жилы соответствуют 3, 4 или 5 классу гибкости. Индекс «-Г» означает повышенную гибкость (5 класс). Номинальное сечение жил — от 0,20 до 6 мм², число жил — от 1 до 61 в общей скрутке.
Изолированные жилы скручиваются в общий сердечник, либо в пары («х2»), тройки («х3») или четверки («х4»). Материал изоляции: ПВХ пластикат «В», безгалогенная полимерная композиция «П», сшитый полиолефин «Пс» или термопластичный эластомер «Т». Маркировка жил — цветовая или цифровая. В кабелях с общей скруткой предусмотрена отдельная жила заземления (PE) желто-зеленого цвета.
Для защиты от электромагнитных помех каждая жила, пара, тройка или четверка может иметь индивидуальный экран (алюмофольга, медная оплетка). Общий экран поверх всех жил также доступен по требованию.
3. Защита и специальные исполнения
В конструкцию введена водоблокирующая лента, предотвращающая продольное распространение влаги. Поверх неё или общего экрана накладывается экструдированный разделительный слой, который заполняет промежутки и придает кабелю круглую форму. Это критически важно для взрывоопасных зон: заполнение препятствует диффузии газовой смеси внутрь, что соответствует ГОСТ IEC 60079-14-2013.
Кабели могут иметь броню из стальных оцинкованных проволок («К») или стальных лент («Б»).
Специальные исполнения обозначаются дополнительными индексами:
- ХЛ — холодостойкое (монтаж до –30°C).
- ЭХЛ — экстремально холодостойкое (монтаж до –40°C).
- УФ — стойкость к ультрафиолету и атмосферным воздействиям.
- М — маслобензостойкость.
- Х — стойкость к химически агрессивным средам.
- Т — повышенная теплостойкость (до +200°C).
- ЗГ — защита от грызунов, муравьёв, термитов.
Климатические исполнения (УХЛ, Т) с разными категориями размещения. По пожарной безопасности выпускаются версии нг (не распространяет горение при одиночной прокладке) и нг-LS (с низким дымо- и газовыделением при групповой прокладке). Огнестойкие модификации «FR» сохраняют работоспособность в условиях пожара не менее 180 минут.
4. Технические характеристики
Основные параметры кабелей КУИН сведены в таблицу. Данные приведены для наиболее распространенных исполнений (ПВХ изоляция, медные жилы).
| Параметр | Значение |
| Номинальное напряжение | переменное: до 690 В (50/60 Гц); постоянное: до 1000 В |
| Сопротивление изоляции | от 10 МОм·км (ПВХ) до 500 МОм·км (сшитый полиолефин) |
| Температура эксплуатации | от –70°C до +200°C (в зависимости от материала и исполнения) |
| Минимальная температура монтажа | от –15°C до –40°C (в зависимости от исполнения) |
| Радиус изгиба | не менее 7,5–10 наружных диаметров |
| Огнестойкость (FR) | не менее 180 мин (ПО1) |
| Срок службы | не менее 25 лет |
Для кабелей с изоляцией из сшитого полиолефина электрические характеристики стабильны при нагреве жил до +125°C. Версии нг-LS дополнительно испытываются на показатель дымообразования (не более 50% светопропускания в испытательной камере).
5. Популярные типоразмеры: ХЛ 10х1 и управления ХЛ 5х1
Среди множества сечений и количеств жил наибольшим спросом пользуются кабели для цепей управления в холодостойком исполнении. Например, управления ХЛ 5х1 — это кабель КУИН с пятью медными жилами сечением 1 мм², изоляция и оболочка из морозостойкого ПВХ, работоспособен до –50°C. Применяется для подключения пультов, контроллеров, сигнальных ламп на открытых распределительных устройствах в регионах с холодным климатом.
ХЛ 10х1 — десять жил по 1 мм², также холодостойкое исполнение. Востребован для передачи дискретных сигналов от датчиков положения, концевых выключателей и для цепей блокировки на объектах нефтегазодобычи в Западной Сибири и на Крайнем Севере. Оба типоразмера могут поставляться в экранированной версии (общий экран из медной оплетки или алюмополимерной ленты).
При заказе кабеля КУИН ХЛ 10х1 или управления ХЛ 5х1 важно указывать необходимость брони, экрана и категории пожарной безопасности (нг или нг-LS).
6. Примеры обозначений и расшифровка марки
Система условных обозначений при заказе позволяет гибко подбирать нужную конструкцию. Разберем примеры:
- КУИН нг(А)-LS 2х2х1,5л ЭмВК — кабель КУИН, не распространяющий горение по категории А, с низким дымо- и газовыделением, две пары луженых медных жил сечением 1,5 мм², каждая пара имеет индивидуальный экран из медной оплетки, общая броня из стальных оцинкованных проволок (буква «К» в конце).
- КУИН-П 4х2,5 — кабель с изоляцией из сшитого полиолефина (буква «П»), 4 жилы сечением 2,5 мм² в общей скрутке, без экрана.
- КУИН ХЛ 10х1 — холодостойкое исполнение, 10 жил по 1 мм², общий экран отсутствует, наружная оболочка из морозостойкого ПВХ.
- КУИН нг-LS 5х1,5 — пять жил сечением 1,5 мм², пожаробезопасное исполнение с низким дымовыделением, для групповой прокладки в общественных зданиях.
Расшифровка дополнительных букв в марке: «Э» — экран из медной оплетки, «Эв» — экран из алюмополимерной ленты с контактной медной проволокой, «К» — броня из круглых проволок, «Б» — броня из двух стальных лент, «л» — луженые жилы.
7. Области применения
Универсальность и широкий диапазон исполнений определяют использование кабеля КУИН во многих отраслях:
- Промышленная автоматизация — подключение датчиков (давления, температуры, уровня), исполнительных механизмов (клапаны, задвижки), программируемых контроллеров (PLC).
- Энергетика — цепи управления, защиты, сигнализации на подстанциях, электростанциях, включая объекты атомной энергетики (классы безопасности 2, 3, 4).
- Нефтегазовая и химическая промышленность — прокладка во взрывоопасных зонах всех классов (по ГОСТ IEC 60079-14). Применяются версии с заполнением и броней.
- Транспорт и инфраструктура — метрополитен, тоннели, вокзалы (исполнения нг-LS обязательны).
- Системы безопасности — пожарная и охранная сигнализация, системы оповещения и управления эвакуацией.
Кабель КУИН пригоден для стационарной и подвижной прокладки, внутри и снаружи помещений, на кабельных лотках, в коробах, каналах, тоннелях, траншеях (в земле), а также в местах воздействия блуждающих токов (для этого применяют бронированные версии).
8. Сертификация и нормативная база
Продукция КУИН производится по ТУ 3581-010-76960731-2008 (базовое) и ТУ 3581-031-76960731-2014 (специальные серии). Соответствие подтверждено следующими документами:
- ГОСТ 22483 — к токопроводящим жилам.
- ГОСТ IEC 60079-14 — для применения во взрывоопасных зонах.
- ТР ТС 012/2011 — о безопасности оборудования для взрывоопасных сред.
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
- ГОСТ Р 53315-2009 — требования пожарной безопасности к кабельным изделиям.
Наличие действующих сертификатов гарантирует безопасность и долговечность при эксплуатации.
9. Особенности монтажа и эксплуатации
При прокладке кабеля КУИН следует соблюдать ряд правил:
- Минимальный радиус изгиба — от 7,5 до 10 наружных диаметров (зависит от брони и конструкции). Для небронированных версий допускается 7,5D, для бронированных — 10D.
- Температура монтажа без подогрева — согласно исполнению: для ХЛ до –30°C, для ЭХЛ до –40°C, для стандартного не ниже –15°C.
- При прокладке в земле обязательно использовать бронированные модификации (с индексами «К» или «Б») для защиты от грызунов и механических повреждений.
- Для версий нг-LS запрещена прокладка в пучках с негерметичными кабелями, выделяющими коррозионные газы при горении.
- Заделку экранов производят с помощью специальных заземляющих колец или пайкой к корпусу клеммной коробки с одной стороны.
Регулярное тестирование сопротивления изоляции (мегаомметром на 500 В или 1000 В) рекомендуется проводить раз в 2 года для ответственных цепей управления.
10. Заключение
Кабель КУИН — современное, технологичное решение для задач автоматизации, контроля и связи. Многообразие конструкций (количество жил, сечения, экраны, броня), климатических модификаций (ХЛ, ЭХЛ, УФ, М) и пожарных характеристик (нг, нг-LS, FR) позволяет подобрать оптимальный вариант для любых условий — от сурового климата до взрывоопасных зон и объектов с высокими требованиями пожарной безопасности. Надежность кабелей КУИН подтверждена многолетним опытом эксплуатации в энергетике, нефтегазовом секторе и промышленности. Чтобы кабель КУИН купить с необходимыми параметрами (например, управления ХЛ 5х1 или ХЛ 10х1), обратитесь в отдел продаж. Полный перечень кабельно-проводниковой продукции представлен в общем каталоге всех кабелей.
