Продукция "Герда"

Складывающийся опуск — решение для слива из цистерн с большим внутренним диаметром, где нельзя использовать телескопический опуск. Конструкция включает основную и складывающуюся трубу, соединённые шарнирами ПСТ, благодаря которым труба под собственным весом разворачивается внутрь ёмкости. Подъём осуществляется вручную с помощью цепей. Опуск изготавливается только из нержавеющей стали и подбирается по параметрам цистерны.

Стандартная опора предназначена для монтажа стояка верхнего налива при открытом наливе. Она также служит местом крепления вибрационного сигнализатора аварийного уровня, который фиксируется на нужной высоте. Защитный цилиндр с отверстиями позволяет синхронизировать уровень жидкости в цистерне и внутри опоры. Опора обеспечивает безопасность и точность при эксплуатации оборудования.

Стандартный опуск — это важный элемент системы налива, обеспечивающий безопасную подачу жидкости в цистерну. Он может изготавливаться из различных материалов: углеродистой стали, алюминия или нержавейки. Для безопасности при контакте с металлическими поверхностями применяются фланцевые соединения и телескопические вставки. Нижняя часть опуска может быть адаптирована под задачу, включая косой срез или боковой слив через крышку. Длина подбирается в зависимости от типа цистерны.

Стояк нижнего слива ОСН-СНС — это профессиональное решение для слива жидкостей через нижний патрубок железнодорожных цистерн. Конструкция включает полнопроходные шарниры из нержавеющей стали, сертифицированные для применения во взрывоопасных зонах. Устройство обеспечивает надёжное герметичное соединение и выдерживает не менее 9000 циклов работы. Срок службы — от 10 лет.

Стояк слива-налива жидкой фазы обеспечивает надёжное соединение с цистерной при транспортировке сжиженных углеводородных газов. Конструкция включает шарниры ПСТ и гибкие узлы, предотвращающие перекос при неточном позиционировании. Быстросъёмные штуцера облегчают подключение. Стояк гарантирует герметичную работу при наливе и сливе, а также безопасное отсоединение после сброса давления.

Стояки верхнего налива для авто и ж/д цистерн — надёжное оборудование для налива нефтепродуктов и жидкостей, соответствующее ГОСТ 15150-69.

Струбцина ССЖГ используется при сливе и наливе сжиженных углеводородных газов из железнодорожных цистерн. Она обеспечивает герметичное и надёжное соединение между патрубками стояка и вентилями на цистерне. Благодаря конструкции из нержавеющей стали исключается искрообразование, что особенно важно при работе в пожароопасной зоне. Легкосъёмный механизм облегчает обслуживание и повышает безопасность.

Телескопический опуск обеспечивает герметичный и безопасный верхний налив жидкостей в железнодорожные цистерны. В поднятом состоянии он предотвращает капельное вытекание остатков продукта за счёт резинового уплотнения. Благодаря боковым отверстиям в пилоне исключается реактивность струи, повышая безопасность при наливе. Конструкция проста и надёжна, выполняется из алюминиевого сплава, либо из нержавеющей стали для работы с агрессивными веществами.

Слив и налив осуществляется через два вентиля жидкой фазы и один вентиль газопаровой фазы. В состав узла входят два стояка: один для слива-налива жидкой фазы с двумя быстросъёмными штуцерами, и один дренажный стояк с одним штуцером.

Дренажный стояк ОСН-УЖГ-050 представляет собой подвижный узел с шарнирами ПСТ, предназначенный для безопасного и удобного подключения к крышке цистерны. Быстросъёмный штуцер упрощает эксплуатацию, а наличие крана Ду=10 мм и гибкого рукава обеспечивает безопасный сброс давления. Конструкция стояка учитывает возможные смещения и различные положения дренажного вентиля.

Кабели серий МКЭКШВ и МКЭШВ предназначены для промышленного использования в сетях передачи данных, обеспечивая надежную связь между устройствами, датчиками и контроллерами. Они подходят для работы с цифровыми интерфейсами HART, RS-485, а также для передачи сигналов 4-20 мА.

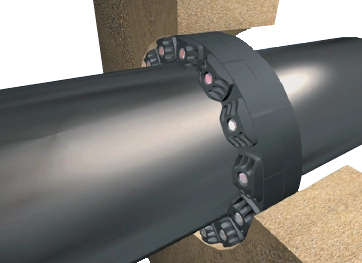

Уплотнители кольцевых пространств ГЕРДА-ЗУКП используются для герметизации трубных вводов через стены, фундаменты, резервуары и обсадные трубы. Конструкция с радиальным расширением обеспечивает надежное и долговечное уплотнение. Уплотнители устойчивы к маслам, топливам, химическим веществам, перепадам температур и вибрациям. Подходят для установки как до, так и после прокладки труб. Доступны болты из оцинкованной или нержавеющей стали. Обеспечивается гидростатическая герметизация и катодная защита труб.

Устройство ОСН-УРМ предназначено для эффективного разогрева вязких нефтепродуктов перед сливом из цистерн. Оно выполнено в виде цилиндрического теплообменника и использует пар в качестве теплоносителя. После нагрева происходит смешивание холодного и горячего продукта до достижения нужной температуры. Конденсат удаляется через дренажную трубку, исключая замерзание теплообменника. Погружение регулируется с помощью подвижной опоры.

Фиксатор удерживает стояк в парковочном положении, не давая ему самопроизвольно поворачиваться под воздействием внешних факторов, например ветра.

Фиксатор удерживает стояк в рабочем положении, исключая его выталкивание реактивной струёй. Состоит из рычага и тяги, зафиксированных на патрубке.

Футерованный стояк применяется для безопасного налива и слива агрессивных жидкостей, таких как соляная и серная кислоты. Он имеет внутреннюю фторопластовую футеровку, выполненную методом ротационного напыления, что обеспечивает однородность слоя и герметичность. Шарниры изготавливаются из титана, кислотостойкой стали или дополнительно футеруются. Конструкция позволяет быстро обслуживать узлы и использовать трубы из более доступных материалов, снижая затраты.
